Что такое ГРИП

Что такое  ГРИП

О глубине резкости

ГРИП — (глубина резко изображаемого пространства) — это зона, при нахождении в которой объекты в кадре выглядят достаточно резкими.

Подбор оптимальной глубины резкости позволяет визуально отделить снимаемый объект от фона. Фон, попадающий в зону нерезкости, размывается до такой степени, чтобы не отвлекать зрителя от главного героя.

Диафрагма

Чем больше открыта диафрагма, тем меньше глубина резкости.

Использование крайних значений диафрагмы нежелательно, так как на таких значениях теряется резкость и появляются хроматические абберации. Большинство объективов показывают свои наилучшие характеристики в диапазоне F:8 — F:16.

Скачать в формате RAW

F2

Скачать в формате RAW

F16

Фокусное расстояние

На глубину резкости влияет и фокусное расстояние.

Чем больше фокусное расстояние объектива, тем меньше глубина резкости при прочих равных параметрах съёмки. Таким образом, если вам нужно размыть фон в кадре и при этом снимать на той же диафрагме, вы можете использовать более длиннофокусную оптику.

Скачать в формате RAW

70 мм

Скачать в формате RAW

200 мм

Пример

Например, условия съемки: диафрагма 8,0, расстояние до объекта съёмки — 2 метра.

Скачать в формате RAW

24 мм

Скачать в формате RAW

50 мм

Скачать в формате RAW

85 мм

Скачать в формате RAW

135 мм

Скачать в формате RAW

200 мм

Расстояние до объекта

Расстояние до объекта съёмки так же влияет на глубину резкости.  Чем ближе вы находитесь к объекту съёмки, тем меньше глубина резкости.

Расстояние от камеры до объекта измеряется от плоскости матрицы; для этой цели на большинство фотокамер нанесён специальный символ — перечёркнутая окружность, указывающий на плоскость матрицы или плёнки.

Пример

Например, условия съемки: диафрагма 8,0, фокусное расстояние 85 мм.

Скачать в формате RAW

0,85 м

Скачать в формате RAW

1.2 м

Скачать в формате RAW

2 м

Скачать в формате RAW

5 м

Скачать в формате RAW

10 м

Гиперфокальное расстояние

Это самое короткое расстояние до точки фокусировки, при котором бесконечность попадает в зону ГРИП.

Если установить объектив на гиперфокальное расстояние, то глубина резкости будет от половины гиперфокального расстояния до бесконечности.

Скачать в формате RAW

Пример

Например, при использовании объектива с фокусным расстоянием 24 мм и диафрагмой f/11гиперфокальное расстояние составит 1,5 метра. При фокусировке на точку, расположенную на данном расстоянии, все объекты в пределах от 75 см до бесконечности будут находиться в фокусе.

Скачать в формате RAW

24 мм F11

Фотограф: Александр Рыбаков

Модель: София Кирсанова

Источник:

Что такое глубина резкости (ГРИП)

Как мы уже выяснили, диафрагма необходима для ограничения количества света, поступающего на матрицу фотоаппарата через объектив. И что именно от размера диафрагмы зависит, получится снимок темным или светлым. Но не только цветовая гамма фото определяется положением диафрагменных лепестков. Также размер диафрагмы определяет часть фотографии с наибольшей резкостью. При наименьшем значении диафрагмы (то есть при максимальном открытии) зона резкости будет находиться в пределах трех сантиметров. Уменьшения «окошка» диафрагмы приведет к увеличению зоны резкости до тридцати сантиметров. Совокупность оптических процессов, определяемых диафрагмой, обозначаются глубиной резкости изображаемого пространства (сокращенно – ГРИП).

Глубина резкости, как характеристика оптики, не указывается ни на самом объективе, ни даже в инструкции к нему. Что не мешает ей выступать одним из важнейших факторов качества снимка.

ГРИП – это расстояние между ближней и дальней границами, определяющими зону резкости снимка. При прочих равных условиях, чем меньше значение диафрагмы, тем более размытым получится фон фотографии.

Максимально открытая шторка диафрагмы рекомендуется для портретных снимков. Размытый фон, обеспечиваемый небольшой глубиной резкости, позволяет заострить внимание зрителя непосредственно на объекте съемки.

На фото слева — большая глубина резкости (маленькое отверстие диафрагмы), справа — небольшая глубина резкости (большое отверстие диафрагмы)

Фото, на которых важна каждая деталь (будь то фон или передний план), требуют большей глубины резкости. Поэтому наибольшие значения диафрагмы  выставляются для съемки пейзажей.

В обучающих материалах для начинающих фотографов нередко встречается понятие «глубина фокуса». Его значение полностью совпадает с глубиной резкости. Таким образом, когда речь идет о большей глубине фокуса, это означает, что все объекты на фото находятся в четком фокусе.

Умение контролировать глубину резкости позволяет фотографу добиться оригинальных визуальных эффектов. Но для того, чтобы эксперименты с этим показателем были успешными, необходимо помнить о некоторых секретах.

Так, например, при портретной съемке ошибка в один сантиметр может привести к тому, что глаза объекта окажутся в фокусе, а нос или уши – за его пределами. Неудачным может выйти и групповой снимок. При неправильно выставленной величине ГРИП первый ряд людей на фото оказывается в фокусе, а второй и последующие превращаются в размытое пятно.

Работа с динамическими сюжетами, в отличие от портретов, не требует особой точности. При большой глубине резкости позиция объекта может перемещаться на значительные расстояния, оставаясь при этом в фокусе.

Для регулировки ГРИП на фотоаппарате необходимо переключиться в режим приоритета диафрагмы, обозначаемого обычно латинской буквой «А» (от английского «aperture» – диафрагма). В этом случае значение диафрагмы задается вручную, а длина выдержки определяется автоматически.

При изменении этого параметра необходимо учитывать, что регулировке поддается только один план изображения, резкость которого будет абсолютной. Выше и ниже выбранного значения зона резкости будет соответствовать глубине резко изображенного пространства.

Пример глубины резкости от значения диафрагмы

Также стоит отметить, что показатель ГРИП распространяется не только «вдаль» (то есть в направлении от фотографа к объекту), но и «вширь» (то есть по обе стороны от объекта). На практике это проявляется в том, что при большой глубине резкости края объекта могут получиться расфокусированными.

Кроме размера диафрагмы, на глубину резкости влияет величина съемочного и фокусного расстояния. Чтобы понять, каким образом определяется ГРИП, следует запомнить нижеприведенные зависимости.

1. Глубина резкости тем больше, чем меньше фокусное расстояние.

2. Глубина резкости напрямую зависит от значения диафрагмы.

3. Глубина резкости тем меньше, чем ближе расположены объекты съемки.

4. Глубина резкости перед объектом в фокусе всегда меньше глубины резкости за объектом.

Таким образом, максимальная глубина резкости достигается за счет небольшого фокусного расстояния, прикрытой диафрагмы и значительной дистанции между фотографом и объектом съемки.

При определенных условиях глубина резкости может приближаться к бесконечности. Все объекты, находящиеся дальше определенного расстояния (обычно трех-пяти метров), на снимке получатся одинаково четкими. Бесконечная величина глубины резкости оправдана при необходимости детально отобразить каждый объект, попавший в кадр.

Для достижения минимального значения ГРИП нужно использовать длиннофокусный объектив с максимально открытой диафрагмой. Съемочное расстояние при этом должно составлять не более полутора метров.

В случае возникновения сомнений по поводу глубины резкости от «игр» с ней лучше отказаться. Потому что «размыть» фон снимка позволяет даже самый простой графический редактор, а «собрать» из невнятных деталей картинку в фокусе практически невозможно.

Учитывая, что формула расчета глубины резкости достаточно объемна, большинство фотографов-любителей используют специальные программы-калькуляторы ГРИП. Опытные же фотохудожники больше доверяют собственному чувству кадра, чем его математическому обоснованию.

Источник: Фотокомок.ру – изучаем основы фотографии (при копировании или цитировании активная ссылка обязательна)

Что такое глубина резкости

Глубиной резкости изображаемого пространства (ГРИП) является такой диапазон расстояний на изображении, в котором предметы воспринимаются как резкие. Глубина резкости варьируется в зависимости от типа камеры, величины апертуры диафрагмы и дистанции фокусировки, хотя печатный размер и дистанция просмотра могут изменять наше восприятие глубины резкости. Эта глава призвана обеспечить лучшее интуитивное и техническое понимание фотографии и предоставляет калькулятор ГРИП, чтобы продемонстрировать, как она зависит от параметров настройки вашей камеры.

Резкость изображения не меняется внезапно, она убывает постепенно. По сути, всё, что находится ближе или дальше дистанции фокусировки, постепенно теряет резкость — даже если это незаметно для глаза или для разрешающей способности камеры.

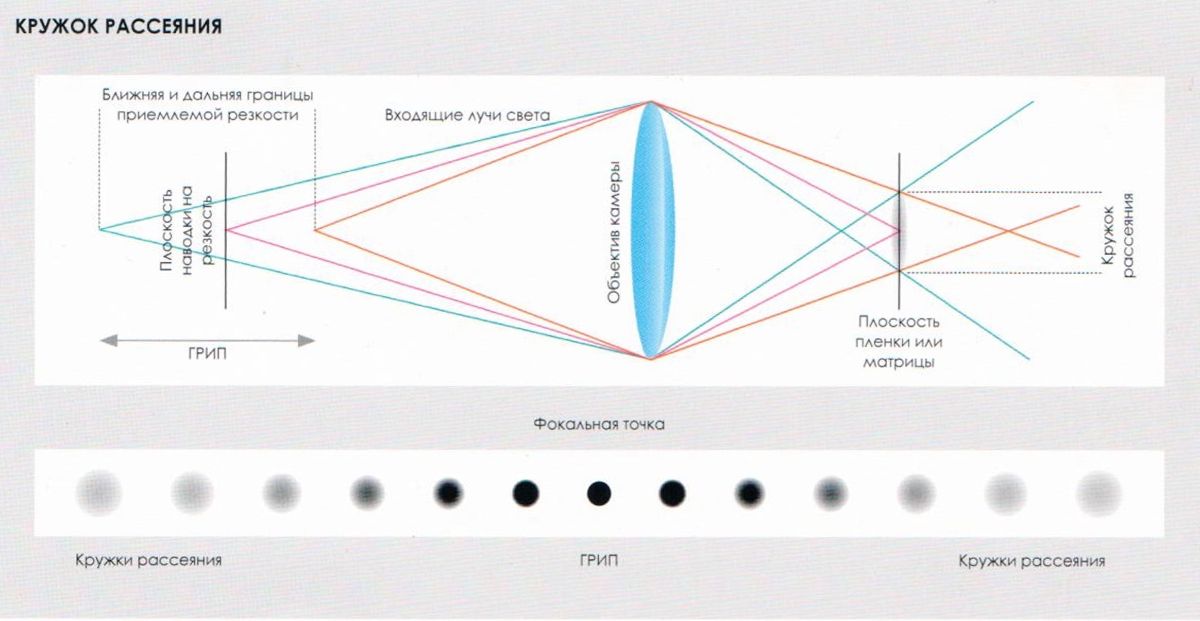

Кружок нерезкости

Поскольку не существует чётко заданной границы, для определения предельного размытия точки, после которого она воспринимается как нерезкая, используется более точный термин под названием «кружок нерезкости». Когда кружок нерезкости становится ощутим нашими глазами, эта область считается вышедшей за пределы глубины резкости и не является «приемлемо чёткой». Вышеприведенный кружок нерезкости был увеличен для простоты; в действительности он составляет ничтожную долю от площади сенсора камеры.

Когда кружок нерезкости становится различим глазом? Допустимо чёткий кружок нерезкости определён как такой, который останется незаметным при увеличении для печати на стандартном размере 20×25 см и при наблюдении со стандартного расстояния порядка 30 см.

При таких дистанции просмотра и печатном размере производители камер считают кружок нерезкости неразличимым, если он имеет диаметр не более 0.025 мм (после увеличения). В результате производители камер используют этот стандарт при маркировке глубины резкости на объективах (на примере f/22 для объектива 50 мм). В действительности человек с идеальным зрением может различить 1/3 этого размера или даже меньше, так что кружок нерезкости должен быть ещё меньше, чтобы обеспечить приемлемую чёткость.

Для каждой комбинации печатного размера и дистанции обзора кружки нерезкости будут различны. В ранее приведенном примере размытых точек кружок нерезкости в действительности меньше разрешения вашего экрана для двух точек на любой из сторон дистанции фокусировки, и потому они находятся в глубине резкости. Иначе говоря, глубина резкости может основываться на моменте, когда кружок нерезкости превышает размер пикселя вашей цифровой камеры.

Заметьте, что глубина резкости задаёт только максимальную величину кружка нерезкости и не описывает, что происходит с областями, не попавшими в фокус. Эти области называются «бокé» (слово имеет японское происхождение). Два изображения с одинаковой глубиной резкости могут иметь существенно различное боке, и оно зависит от формы диафрагмы объектива. В реальности форма кружка нерезкости обычно отличается от круглой, но приближается к таковой, пока он остаётся ничтожно малым. При увеличении для большинства объективов это будет многоугольник с 5-8 рёбрами.

Управление глубиной резкости

Хотя печатный размер и дистанция просмотра являются важными факторами, которые влияют на то, каким большим кружок нерезкости кажется нашим глазам, основными факторами, которые определяют, насколько велик кружок нерезкости будет на сенсоре вашей камеры, являются раскрытие диафрагмы и дистанция фокусировки. Большая диафрагма (меньшее число f-ступени) и меньшие дистанции фокусировки создадут меньшую глубину резкости. Следующий тест ГРИП был произведен при идентичной дистанции фокусировки с объективом 200 мм (320 мм поля зрения на 35 мм камере), при различных диафрагмах:

Разъяснение: фокусное расстояние и глубина резкости

Заметьте, что я не упомянул фокусное расстояние как фактор, влияющий на глубину резкости. Даже несмотря на то, что телеобъективы казалось бы создают намного меньшую глубину резкости, это происходит преимущественно потому, что они часто используются для увеличения предмета, к которому нельзя подойти ближе. Если объект займёт идентичную площадь в видоискателе (постоянное увеличение) как на широкоугольном, так и на телеобъективе, глубина резкости будет практически* независима от фокусного расстояния!  Конечно, это потребовало бы от вас подойти намного ближе для широкоугольного объектива или заметно отдалиться для телеобъектива, как продемонстрировано в следующей таблице глубин резкости:

Фокусное расстояние (мм)	Дистанция фокусировки (м)	Глубина резкости (м)
10	0. 5	0.482
20	1.0	0.421
50	2.5	0.406
100	5.0	0.404
200	10	0.404
400	20	0.404

Примечание: расчёты глубины резкости даны для диафрагмы f/4.0 на Canon EOS 30D
(кроп-фактор 1.6) с использованием кружка нерезкости диаметром 0.0206 мм.

Обратите внимание, для минимальных фокусных расстояний действительно есть небольшое изменение, однако этот эффект незначителен по сравнению как с диафрагмой, так и с дистанцией фокусировки. Даже несмотря на то, что общая глубина резкости практически неизменна, доля глубины резкости впереди и позади дистанции фокусировки изменяется с фокусным расстоянием, как показано ниже:

	Положение глубины резкости
Фокусное расстояние (мм)	Позади	Впереди
10	70. 2 %	29.8 %
20	60.1 %	39.9 %
50	54.0 %	46.0 %
100	52.0 %	48.0 %
200	51.0 %	49.0 %
400	50.5 %	49.5 %

Это показывает ограниченность традиционной концепции ГРИП: она принимает во внимание только сам диапазон и не учитывает распределение глубины относительно фокальной плоскости, несмотря на то, что оба фактора могут повлиять на восприятие резкости. Широкоугольные объективы обеспечивают большую глубину резкости за фокальной плоскостью, нежели перед ней, что существенно для традиционной пейзажной и ландшафтной съёмки.

С другой стороны, при постоянных точке съёмки и дистанции фокусировки объектив с большим фокусным расстоянием даст меньшую глубину резкости (даже несмотря на существенные отличия в итоговом изображении). Это более наглядно в повседневном применении, но связано это со степенью увеличения, а не с дистанцией фокусировки. Кажется, что для больших фокусных расстояний глубина резкости снижается, — потому что они сжимают перспективу. Это располагает фон намного ближе к переднему плану — даже если детали не становятся более чёткими. Глубина резкости также кажется меньшей у зеркальных камер, чем у компактных цифровых камер, поскольку зеркальные камеры требуют большего фокусного расстояния для получения аналогичного угла обзора.

* Примечание: мы описываем глубину резкости как практически постоянную, поскольку существует ряд случаев, в которых это перестаёт быть истинным. Для дистанций фокусировки, приводящих к значительному увеличению, или в зоне около гиперфокального расстояния широкоугольные объективы могут обеспечить большую глубину резкости, чем телеобъективы. С другой стороны, для ситуаций большого увеличения традиционный расчёт ГРИП становится неточным по другой причине: фактор увеличения. Это в действительности приводит к смещению ГРИП на большинстве широкоугольных объективов и увеличивает её для теле- и макрообъективов. В другом отдельно взятом случае, около гиперфокального расстояния, увеличение ГРИП проявляется, поскольку широкоугольные объективы имеют большую заднюю ГРИП и потому проще достигают приемлемой чёткости на бесконечности для любой заданной дистанции фокусировки.

Подсчёт ГРИП

Чтобы подсчитать глубину резкости, нужно сперва определиться с максимальным допустимым кружком нерезкости. Он зависит от типа камеры (размер сенсора или плёнки) и от комбинации печатного размера и дистанции просмотра.

Расчёты глубины резкости базово подразумевают, что для приемлемой чёткости размер кружка нерезкости не должен превышать 0.025 мм (как обсуждалось выше), однако люди с идеальным зрением способны различать треть этого размера. Если вы используете в качестве стандарта человеческого восприятия 0.025 мм, примите во внимание, что граница глубины резкости может оказаться недостаточно чёткой. Приведенный здесь калькулятор ГРИП основан на данном стандарте, но у меня есть также более гибкий калькулятор глубины резкости.

Глубина фокуса и визуализация диафрагмы

Ещё одним следствием кружка нерезкости является концепция глубины фокуса (называемая также «пространством фокуса»). Она отличается от глубины резкости тем, что описывает диапазон, в котором свет фокусируется на сенсоре камеры, в отличие от количества изображения в фокусе. Это важно, поскольку определяет границы того, насколько горизонтально/вертикальна должна быть плёнка или цифровой сенсор, чтобы достичь требуемого фокуса на всех частях изображения.

Диаграмма показывает зависимость глубины фокуса от диафрагмы. Фиолетовые линии демонстрируют максимальные углы, на которых свет может потенциально попасть в диафрагму. Область фиолетового цвета показывает все возможные углы. Диаграмма может быть также использована для иллюстрации глубины резкости, но в этом случае вместо сенсора следует перемещать элементы объектива.

Ключевая мысль такова: когда объект находится в фокусе, лучи света из одной точки сходятся в одну точку на сенсоре камеры. Если лучи достигают сенсора в других положениях (образуя диск вместо точки), объект окажется вне фокуса, и расфокусировка будет нарастать с изменением расстояния.

Прочие соображения

Почему бы просто не использовать минимальную диафрагму (максимальное число f), чтобы добиться наилучшей возможной глубины резкости? Помимо того, что это потребовало бы недостижимых без штатива выдержек, слишком маленькая диафрагма размывает изображение, порождая большой кружок нерезкости (или «кружок рассеивания») вследствие эффекта, называемого дифракцией — даже в фокальной плоскости. С уменьшением диафрагмы дифракция быстро становится более серьёзным ограничивающим фактором, чем глубина резкости. Несмотря на невероятную глубину резкости, стенопы именно по этой причине имеют ограниченную разрешающую способность.

Для макросъёмки (большого увеличения) глубина резкости в действительности подвержена влиянию другого фактора: увеличения. Фактор увеличения равен 1 для внутренне симметричных (нормальных) объективов, но для широкоугольных и телеобъективов он будет больше или меньше 1, соответственно. Глубина резкости больше расчётной достигается, когда фактор увеличения меньше 1, и меньше расчётной, когда он больше 1. Проблема состоит в том, что производители обычно не указывают фактор увеличения объективов, и его можно только приблизительно оценить визуально.

выдержка, диафрагма, ГРИП, светочувствительность / Хабр

Введение

Часто люди приобретают цифровые зеркальные камеры в погоне за качеством снимков, но при этом не имеют представления о технических моментах съемки. В основном это касается тех, кто до зеркалки держал в руках исключительно компактные фотоаппараты и пользовался автоматическими режимами (которые, к слову, весьма продвинутые в современных камерах).

В результате у кого-то возникает разочарование в камере и фотографии в целом, а другие проявляют терпение и пытаются освоить премудрости фотографии, чтобы раскрыть весь потенциал камеры с полноценным (или почти полноценным) сенсором.

Изначально я планировал написать одну статью, но по ходу дела понял, что объем получается слишком большой и решил разбить ее на несколько частей. В этой главе рассмотрю такие понятия как выдержка, диафрагма, ГРИП и светочувствительность, как эти параметры влияют на результат съемки. На очереди статья про типы и параметры объективов, работу со вспышками и советы по съемке в различных условиях.

Экспозиция

Экспозиция — это величина засветки светочувствительного сенсора. Она формируется двумя параметрами — выдержкой и диафрагмой, — которые еще называют «экспопарой». Экспозиция должна быть такой величины, чтобы обеспечить необходимое количество света для формирования изображения на сенсоре с заданной светочувствительностью (которая обозначается ISO, например, ISO 100, ISO 800 и т.д.).

Чем больше значение светочувствительности матрицы, тем меньше должна быть экспозиция. В автоматических и полуавтоматических режимах работы, фотокамера производит вычисление экспозиции при помощи специального датчика и других параметров системы.

Для передачи всей световой картины сцены, необходимо, чтобы динамический диапазон (минимальная воспринимаемая яркость и максимальная) сенсора был больше диапазона снимаемой сцены. Если это невозможно, экспозицию выбирают исходя из того, чтобы правильно проработать самую важную часть кадра.

Рис. 1. Слева направо: недоэкспонирование, нормальная экспозиция, переэкспонирование

Выдержка

Выдержка — это время, на которое открывается затвор фотоаппарата для засветки сенсора. Затвор в полноценном его виде имеется не во всех аппаратах, в большинстве компактов и разного рода мобильниках его роль выполняет электроника — так называемый «электронный затвор», выдержка в этом случае определяется временем между обнулением матрицы и считыванием с нее информации. Бывают еще гибридные затворы.

Самый распространенный вид затвора — шторно-щелевой, в нем перемещаются две шторки. Во взведенном состоянии сенсор перекрыт первой шторкой. При спуске затвора, эта шторка открывает путь световому потоку. По окончании необходимого времени, просвет закрывается второй шторкой. Начиная с определенной выдержки, быстродействия затвора перестает хватать и засветка кадра начинает производиться щелью, образованной двумя шторками. Чем короче выдержка, тем меньше щель. Эта особенность порождает две проблемы: искажение быстро движущихся объектов и проблемы при работе со вспышкой.

Поскольку на коротких выдержках экспонирование (засветка) сенсора происходит неравномерно, выдержка при работе со вспышкой может достигать только той величины, при которой происходит полное открытие площади кадра в момент съемки. Эта величина называется выдержкой синхронизации со вспышкой. В принципе, возможна работа и на более короткой выдержке, при этом вспышка формирует серию световых импульсов, но мощность ее падает.

Диафрагма

Вообще говоря, диафрагма не является обязательным элементом фотоаппарата, поэтому в совсем простых мыльницах и мобильных телефонах она просто-напросто отсутствует. Эспопара в них — вовсе и не пара; она формируется одним единственным параметром — выдержкой электронного затвора.

Диафрагма в прямом понимании — это перегородка, ее значение обратно пропорционально количеству пропускаемого света и обозначается в виде дроби 1/k, где k — стандартные коэффициенты. На практике обычно указывают только знаменатель дроби. Например, если на объективе с относительным отверстием 2.8 мы установим диафрагму f/2.8, то это будет означать, что диафрагма на данном объективе будет полностью открыта и не будет участвовать в съемке.

Казалось бы, если оба этих параметра отвечают за одно и то же — количество света, попадающего на матрицу, — нельзя ли использовать один? Можно! Но диафрагма влияет на еще один очень важный параметр: глубину резко изображаемого пространства (или просто ГРИП).

Рис. 2. Работа диафрагмы

ГРИП

Давайте попробуем разобраться, на что влияет увеличение или уменьшение диафрагмы кроме количества пропускаемого света. Чем больше значение диафрагмы (меньше физическое отверстие), тем больше глубина резкости, то есть область точной фокусировки вокруг снимаемого объекта.

При открытой диафрагме происходит размытие заднего фона — этот эффект наиболее полезен в съемке портретов, чтобы акцентировать внимание на лице. С прикрытой же диафрагмой снимают пейзажи, в которых требуется резко отобразить всю площадь кадра.

Я не буду вдаваться в технические детали, приводить графики и формулы, достаточно запомнить несколько условий, влияющих на величину ГРИП:

1. Диафрагма. Чем больше ее значение (меньше физическое отверстие), тем больше ГРИП.

2. Фокусное расстояние объектива. Чем больше фокусное расстояние, тем меньше ГРИП.

3. Расстояние до объекта съемки. Чем ближе объект, тем меньше ГРИП.

Рис. 3. Диафрагма 2, выдержка 800

Рис. 4. Диафрагма 4, выдержка 200

Рис. 5. Диафрагма 8, выдержка 50

По картинкам ясно видно, что на открытой диафрагме глубина резкости меньше, чем на прикрытой. Еще обратите внимание на то, что для того чтобы значение экспозиции оставалось неизменным, приходится менять и второй параметр экспопары — выдержку (при изменении диафрагмы на два стопа, выдержка меняется в 4 раза).

КРОП-фактор

На хабре есть хорошая статья про кроп-фактор и то, как он влияет на ГРИП, рекомендую прочитать. Вкратце, величина КРОП-фактора означает во сколько раз площадь сенсора меньше стандартного 35-мм кадра.

Именно из-за маленького размера сенсора, у компактных цифровые фотоаппаратов добиться малой ГРИП практически невозможно, разве что при макросъемке. Поэтому фотографии с мыльниц выглядят менее объемными, особенно портреты. При этом на пейзажах порой разницу увидеть невозможно.

Светочувствительность и шумы

Пожалуй, самый горячо обсуждаемый в фотографических кругах вопрос — это шумы матрицы. Сенсор цифровой камеры состоит из множества маленьких датчиков — пикселей. Они преобразуют количество попадающего на них света в электрический сигнал.

Светочувствительность матрицы фотоаппарата можно рассматривать как коэффициент усиления этого электрического сигнала. Поскольку усилению подвергается не только полезный сигнал, но и собственный шум матрицы, увеличение чувствительности матрицы приводит к повышению уровня шумов. Шумы наиболее заметны на темных участках кадра из-за меньшего отношения сигнал/шум слабо освещенных пикселей.

На практике, всегда надо стремиться снимать при наименьшей возможной чувствительности из основного диапазона аппарата. Она будет ограничена освещенностью сцены и максимально возможной длительностью выдержки.

Чем больше площадь каждого отдельного пикселя, тем большее количество света попадает на него за единицу времени, физику не обманешь. Поэтому я не устаю объяснять людям, что они не правы, когда основным критерием выбора фотоаппарата является разрешение сенсора. На деле, увеличение разрешения матрицы при неизменном ее физическом размере скорее вредно! Это не более чем маркетинговый ход производителей фототехники.

Все современные цифровые фотоаппараты производят некоторую обработку изображения перед тем, как оно дойдет до пользователя, в том числе подавление шумов. При разумном использовании этой возможности, результат действительно становится лучше, но в условиях гонки мегапикселей, подобная обработка начинает вносить негативные последствия в результат съемки, что проявляется в «замыливании» картинки, отсутствии достаточной резкости и детализации.

Самый низкий уровень шумов на сегодняшний день обеспечивают камеры с полноразмерным сенсором (35 мм и более), и происходит это именно из-за большой площади пикселя.

Примеры использования выдержки для разных сюжетов

Рассмотрим несколько характерных случаев, при которых используются различные выдержки.

Рис. 6. Короткие выдержки применяются для съемки динамичных сцен, они позволяют как бы «заморозить» движение

Рис. 7. Длинные выдержки, наоборот, «размазывают» движение, что порой позволяет достигнуть интересного результата

В общем случае, если сюжет банален и не требует особых условий, при съемке с рук надо стараться, чтобы выдержка не была длиннее, чем 1/f (фокусное расстояние объектива). Например, для объектива 50 мм надо стараться использовать выдержки короче 1/50 с.

Многие современные объективы (и даже некоторые тушки) оснащаются стабилизаторами изображения, но мне, к сожалению, не приходилось их использовать, поэтому сказать насколько они эффективны не могу. Теоретически, данная возможность позволяет снимать на более длинных выдержках без появления характерного смаза изображения (в народе «шевеленка»).

Рис. 8. Смаз изображения при длинной выдержке

Продолжение следует…

Руководство для начинающих по увеличению ГРИП

Иногда, фотографы используют эффект малой глубины резкости в художественных целях, но зачастую требуется чтобы все объекты съемки были в резкости. Установка диафрагмы на меньшую величину помогает в таких случаях, но слишком малая диафрагма приводит к появлению дифракции, что снова влечёт некоторую размытость. Кроме того, малая диафрагма требует большой выдержки, которая провоцирует «шевеленку» и размытые кадры, а увеличение ISO, в свою очередь, добавит шум в изображение.

Итак, как же снимать с наилучшей парой диафрагма-выдержка и получить четкие изображения от переднего до заднего плана кадра? Техника, которая поможет решить эту проблему, называется focus stacking. Ниже приведена полезная информация об этом методе.

Что вам понадобится

1. Штатив.

2. Камера с возможностью ручной фокусировки и установки диафрагмы.

3. iPhone-приложение Depth of Field (полезно, но не обязательно).

4. Photoshop или аналог.

Как снимать для Focus Stacking

Техника в принципе похожа на HDR. Однако в нашем случае кадры снимаются с разными точками фокусировки, а затем объединяются в программе для получения изображения с большей степенью свободы, чем это было бы возможно при одном кадре. Пейзажная съемка и макросъемка — два жанра фотографии, которые больше всего выигрывают от использования этой техники. К сожалению, кроме штатива и «Фотошопа», вам понадобятся безветрие и достаточно стационарные объекты в кадре, иначе красивой и технически безупречной фотографии не получить.

Прежде чем приступить к съемке, узнайте значение диафрагмы, при которой объектив даёт самое резкое изображение. Обычно это значение находится примерно в двух-трех стопах от максимально открытой диафрагмы. Проведите эксперимент для определения этого параметра.

Пейзаж

При съемке пейзажей можно использовать две основных композиции, которые могут выиграть от focus stacking. Первая — когда объект находится на переднем плане с интересным фоном. Вторая — при использовании телеобъектива, который имеет небольшую глубину резкости, а объект расположен вдоль сцены, поэтому требует более четкой фокусировки. К сведению: если вы снимаете пейзаж с широкоугольным объективом, ГРИП (DOF) может быть достаточной для получения резкого изображения, которое бесполезно обрабатывать с помощью этого метода.

Подсказка. Вот небольшая хитрость, чтобы выяснить, будет ли польза от использования focus stacking. После выставления кадра установите точку фокусировки примерно на одну треть объекта. Затем, используя Live View, увеличьте изображение и проверьте, что передний план и фон четкие или, напротив, размытые. Если один из них или ни один из них не сфокусирован так резко, как хотелось бы, изображение может выиграть от focus stacking.

Шаги для съемки пейзажей при методе focus stacking

Установите камеру на хороший, неподвижный штатив — обязательно!

Постройте композицию в кадре.

Определите экспозицию и установите камеру в ручной режим, чтобы обеспечить постоянную и одинаковую экспозицию для каждого снимка.

Установите камеру в режим Live View и наведите точку фокусировки на ближайший объект, который должен быть в фокусе. Используйте увеличение, чтобы предварительно просмотреть фокус в режиме Live View. Затем переключитесь на ручную фокусировку и используйте кольцо фокусировки для точной настройки резкости при необходимости.

Снимите первый кадр.

Не перемещая камеру и не меняя настройки, переместите точку фокусировки на объект в середине изображения.

Снимите второй кадр.

Опять же, ничего не меняя, перефокусируйтесь на объекте в самой дальней точке предполагаемого снимка.

Сделайте финальный, третий кадр.

Для пейзажей, как правило, все три кадра необходимы и достаточны для создания снимков с четкой фокусировкой, но совершенно нормально делать дополнительные кадры, чтобы обеспечить охват ГРИП для всей сцены. Эмпирическое правило заключается в добавлении большего количества кадров для более длинных фокусных расстояний. Имейте в виду, что большое число кадров будет дольше обрабатываться в программе пост-обработки. Если возможно, проверьте ГРИП (DOF) с помощью приложения для смартфона, чтобы выяснить, сколько кадров потребуется, чтобы сфокусировать каждый объект на фотографии.

Макрофотография

Макрофотография может выиграть от focus stackingбольше, чем любой другой вид фотографии, потому что макрообъектив имеет чрезвычайно малую глубину резкости.

1. Установите камеру на прочный штатив — обязательно!

2. Кадрируйте объект.

3. Определите экспозицию для объекта и установите камеру в ручной режим, чтобы обеспечить постоянную и одинаковую экспозицию для каждого кадра.

4. Установите камеру в режим Live View и наведите точку фокусировки на ближайший объект, который должен быть в фокусе. Используйте увеличение (кнопка +, а не зум на объективе), чтобы предварительно просмотреть фокус в режиме Live View. Затем переключитесь на ручную фокусировку и используйте кольцо фокусировки для точной настройки резкости при необходимости.

5. Сделайте первый кадр.

6. Не перемещая камеру и не меняя какие-либо настройки, переместите точку фокусировки на расстояние немного дальше от объектива. Помните, что ГРИП в макро будет измеряться в долях сантиметра, а не в метрах, как в пейзажной фотографии.

7. Повторите шаг 6 столько раз, сколько необходимо, чтобы охватить всю сцену, каждую важную деталь объекта. Это может варьироваться от всего лишь шести до более 30 кадров. Удостоверьтесь, что весь предмет попадает в ГРИП, или результаты могут быть непригодными. Если возможно, проверьте ГРИП (DOF) с помощью приложения для смартфона (setmycamera.com), чтобы выяснить, сколько кадров потребуется, чтобы сфокусировать каждый объект на фотографии.

Совет. Как часто используется этот приём при съемке HDR-изображений, делайте кадр со своей рукой перед камерой до и после каждой серии снимков. Позже при работе с изображениями будет проще определить, где начинается и заканчивается каждая серия.

Обработка окончательных изображений

Обработка файлов для получения окончательного изображения может показаться наиболее сложной частью создания изображения focus stacking, но это действительно не так сложно сделать в программе Photoshop. Вот как:

1. Открыть «фотошоп».

2. Поместить каждый кадр (одной серии) на отдельном слое.

В разделе «Файл» выберите «Сценарии» и «Загрузить файлы в стек». Нажмите «Обзор» и выберите все изображения.

3. Установите флажок для опции «автоматического выравнивания исходных изображений».

4. Нажмите OK, и каждое из изображений откроется в новом слое в Photoshop.

5. Откройте палитру слоев и выберите «Все слои».

6. ПодEdit, установите»Auto-Blend Layers».

7. Установите флажок для опций стека, бесшовных тонов и цветов. При необходимости выберите Content Aware Fill Transparent Areas, это автоматически заполнит любые прозрачные области, созданные выравниванием изображений на шаге 3.

(Имейте в виду, что это увеличит время обработки. Обычно я не выбираю эту опцию; скорее, я просто обрезаю изображение позже, если необходимо).

8. Нажмите ОК

9. Выровняйте изображение, выбрав Layer / Flatten image и сохраните.

Примечание. Если вы используете рабочий процесс Lightroom и Photoshop, после импорта изображений в Lightroom вместо выполнения шагов 2−5 вы можете просто добавить все свои изображения в слои Photoshop, выбрав все изображения, а затем перейти к «Фото / редактировать в». Открыть как слой в фотошопе. Это откроет все выбранные изображения в виде слоев. Затем вам нужно будет выровнять ваши изображения, выбрав все слои в палитре слоев, затем перейдите в Edit / Auto Align Layers. Затем перейдите к шагу 6 выше.

Резюме

Почти каждый фотограф желает делать самые резкие снимки, и focus stackingможет стать еще одним инструментом, который поможет вам достичь этой цели. Хитрость всего этого процесса заключается в том, чтобы получить достаточное число сфокусированных изображений, чтобы создать окончательную фотографию, на которой предметы находятся в фокусе от переднего плана к фону. Результаты могут быть удивительными, как только вы получите первый устойчивый опыт!

Что такое «глубина резко изображенного пространства» (DOF или ГРИП)?

Глубина резко изображаемого пространства (DOF или ГРИП) обозначает, насколько фотография сфокусирована. Если основной объект находится в фокусе, но передний план или фон размыт, эта фотография говорит о том, что глубина резко изображаемого пространства мала. Если большинство объектов съемки находятся в фокусе, включая передний план и фон, это говорит о том, что у фотографии большая глубина резко изображаемого пространства DOF (ГРИП). Она определяетсярасстоянием между объектом и камерой, а также значением диафрагмы (aka f-stop) и фокусным расстоянием объектива.

Расстояние: Перемещая камеру ближе к объекту, можно получить размытость фона и переднего плана изображения, благодаря малой глубине резкости изображаемого пространства. Удаление от объекта имеет противоположный эффект;   все изображение попадает в фокус,  обеспеченное большой глубиной резко изображаемого пространства.

Диафрагма: Разные настройки диафрагменного числа обеспечивают разный уровень размытости изображения. Открытая диафрагма (на это указывает низкое значение f-stop) обеспечивает малую глубину резкости изображаемого пространства, в результате чего основной объект находится в фокусе, а передний план/фон размыты. Этот прием используется при съемке портретов или использовании макрообъектива для привлечения большего внимания к главному объекту съемки. Узкое отверстие диафрагмы (на это указывает высокое значение f-stop) обеспечивает большую глубину резко изображаемого пространства DOF, в результате вся фотография в фокусе; это используется при пейзажной или панорамной съемке.

Фокусное расстояние: Другим важным фактором, определяющим глубину резко изображаемого пространства, является фокусное расстояние объектива. Чем больше фокусное расстояние, тем меньше глубина резко изображаемого пространства. Следует учитывать, что маленькое фокусное расстояние, создает большую глубину резко изображаемого пространства. Даже если для съемки используется одна и та же настройка диафрагмы, снимок, сделанный с фокусным расстоянием 70 мм, и снимок с фокусным расстоянием 300 мм будут иметь разную глубину резкости изображаемого пространства.

ВАЖНО: Число DOF может существенно различаться в зависимости от датчика изображения камеры. Наиболее компактные камеры point-and-shoot имеют очень маленькие датчики изображения и не могут обеспечить малую глубину резко изображаемого пространства DOF.

ПРИМЕЧАНИЕ:  Термин «размытость» использованный в данном пояснении не связан с размытостью изображения, вызванной движением («шевеленкой»).

УРОК 3: Диафрагма и ГРИП

Подробности

Автор: Владимир Марочкин

Опубликовано: 02 Апрель 2019

    Диафрагма — это такое устройство, обычно в объективе фотоаппарата, которое регулирует величину отверстия для прохождения света.

На что это влияет? Во-первых это влияет на количество света, во-вторых это влияет на глубину резкости.

    Количество света. Так принято, что чем меньше значение диафрагмы, тем БОЛЬШЕ отверстие и тем больше света попадает на матрицу. Например, при значении диафрагмы 1.4 объектив будет полностью открыт, а при значении 22 отверстие будет ничтожно маленьким.

    Глубина резкости. Это понятие напрашивается на отдельный урок. Но так как глубина резкости имеет прямую зависимость от работы с диафрагмой, я расскажу об этом здесь. Глубина резкости — это понятие, определяющее пространство, в рамках которого все объекты выглядят резкими. Например: вы хотите сфотографировать поставленные в ряд друг за другом шахматные фигуры в количестве 7 штук. Сфокусировались на четвёртой, которая стоит в середине этой колонны. Делаете снимок и видите, что первая, вторая и седьмая фигуры расплывчатые. А третья, четвёртая, пятая и шестая — чёткие, выглядят очень резко. Вот пространство от третьей до шестой фигуры и называется глубиной резкости.

    С глубиной резкости работают, когда хотят расставить акценты в своем снимке и придать ему художественности. Например портретисты часто снимают людей на минимальных значениях диафрагмы, что даёт максимально раскрытое отверстие и минимальную глубину резкости. При этом фотограф фокусируется на глаза. В итоге получается, что глаза на снимке выглядят очень резко и на них акцент, а всё, что дальше ушей — размыто. Такой приём придаёт фотографии объем и особую художественность.

Захват диафрагменных патронов

Иногда лучший способ получить ответ — это просто задать вопрос, например: «Что добавит использование диафрагменного патрона к моей работе?» В следующей статье я постарался задать все вопросы, которые могут возникнуть у производителя, ищущего решения для фиксации, а затем ответить на них простым и информативным образом. Что касается первого вопроса…

Почему крутой поворот — почему не шлифовать?
Мембранный патрон можно использовать как в токарном центре с ЧПУ, так и в шлифовальном станке.Это идеальный инструмент для финишной обработки закаленных деталей. Между шлифованием и твердым точением достигается большая экономия затрат на оборудование и процесс. Стандартные токарные центры с ЧПУ недороги по сравнению со шлифовальными станками с ЧПУ. Продолжительность цикла твердого точения меньше, чем при шлифовании. В дополнение к характеристикам станка, были достигнуты большие успехи в области токарных пластин, которые могут обеспечить чистую чистовую обработку, необходимую для твердого точения. Таким образом, при использовании диафрагменного патрона увеличивается производительность с соответствующим снижением затрат.(Рисунок 1)

Рисунок 1

Почему диафрагменный патрон предпочтительнее стандартного трехкулачкового или вытяжного патрона для точения зубчатых колес?
Двумя основными преимуществами мембранного патрона являются точность и постоянство зажимного усилия. Поскольку в патроне диафрагмы нет скользящих частей, точность напрямую связана с постоянной упругой деформацией диафрагмы. Этот патрон полностью полагается на диафрагму для открытия и закрытия кулачков. В стандартном патроне существует набор допусков между клином, главными кулачками и корпусом патрона.Точность центрирования диафрагменного патрона очень важна для зажима шестерен. Патрон диафрагмы поддерживает соотношение между делительной линией формы зуба и обработанным центральным отверстием. Мембрана дает еще одно большое преимущество в поддержании постоянной силы зажима. Отсутствие скользящих частей означает, что диафрагменные патроны не нуждаются в смазке. Стандартные патроны постепенно теряют силу сцепления между смазками. Усилие захвата для стандартных патронов постоянно меняется, создавая различные динамические условия.Патроны диафрагмы устраняют эту проблему, полагаясь на эластичность диафрагмы.

Как долго прослужит диафрагма?
Зажим основан на упругой деформации диафрагмы. Диафрагма изгибается за счет «толкания и вытягивания», открывающего и зажимающего челюсти. В срабатывании этого патрона отсутствуют скользящие детали, износ минимальный. Это также устраняет необходимость в обслуживании. Для изготовления диафрагмы используется специальный процесс механической обработки, который обеспечивает очень долгий срок службы этого компонента.Срок службы диафрагмы составляет от 800 000 до 1 миллиона срабатываний. Открытие патрона всегда оказывает большее давление на диафрагму, чем сила закрытия. Сила закрытия ограничивается действием пружины диафрагмы и предотвращает деформацию заготовки. Усилие зажима можно увеличивать и регулировать, прикладывая тяговое усилие от гидроцилиндра, как в стандартном приводном патроне.

Как быстрая смена кулачков влияет на время настройки?
Механизм быстрой смены кулачков имеет зажимные губки, установленные на стойке для инструментов из АБС-пластика.Это обеспечивает очень жесткий и безопасный механизм удержания губок. Этот метод смены кулачков также позволяет очень быстро и точно менять кулачки, сводя к минимуму время наладки и производственные потери. Механизм быстрой смены кулачков приводится в действие одной кнопкой. Поворот против часовой стрелки на пять оборотов разблокирует губку и позволяет ее снять. Когда новая губка вставлена, вращение ключа по часовой стрелке блокирует АБС и прикрепляет губку к противовесам. Механизм смены кулачков легко доступен, когда патрон установлен на подборщик, поскольку механизм расположен на внешнем диаметре патрона.

Челюсти можно заменить примерно за одну минуту. Челюсти и локатор деталей можно заменить примерно за три минуты. Существует начальная настройка патрона, необходимого для «набора» кулачков с помощью ведущей шестерни. После того, как это будет выполнено при установке патрона, больше не потребуется повторять операцию. Одна из проблем с мембранными патронами в прошлом всегда заключалась в количестве времени, необходимом для установки новых кулачков при каждой замене детали. DFR-ABS устранил все эти потери производственного времени.

Зачем приводить в действие патрон с помощью внешнего цилиндра?
Большинство диафрагменных патронов имеют автономное управление спереди, используя пневматический цилиндр для открытия патрона и освобождения заготовки. Зажим осуществляется за счет пружинящего действия диафрагмы. К особенностям диафрагменного патрона можно отнести относительно низкое усилие зажима и очень малое перемещение кулачков. При использовании внешнего цилиндра очень просто приложить небольшое дополнительное усилие к диафрагме для увеличения силы захвата, например, при токарной обработке очень твердых материалов, когда к заготовке прилагаются большие усилия инструмента.Это дополнительное усилие зажима невозможно при использовании автономного патрона.

Какие типы носителей могут проходить через патрон?
Патрон DFR-ABS позволяет пропускать одну или две среды (воздух и охлаждающую жидкость) через патрон. Воздух обычно используется в качестве среды обнаружения детали, чтобы гарантировать, что деталь правильно установлена ​​на локаторе и зафиксирована в нужном положении. Когда шестерня входит в контакт с отверстием для воздушного потока, он останавливает воздушный поток, сигнализируя о том, что шестерня находится в правильном положении.

Вторая среда может быть либо воздухом, либо охлаждающей жидкостью, чтобы смыть стружку и охладить процесс обработки. Вторая среда обычно проходит через шпиндель к распылительной форсунке в центре локатора детали.

Каков эффект компенсации центробежной силы?
Каждый патрон DFR-ABS оснащен противовесом, чтобы компенсировать потерю усилия зажима, вызванную центробежной силой. Эти грузы изготовлены из стали и могут быть изготовлены из тяжелого металла в случае больших или тяжелых верхних губок.Противовесы разработаны для каждого патрона, чтобы обеспечить 100-процентную компенсацию центробежной силы. Это обеспечивает ровную кривую усилия захвата без потери усилия захвата даже при максимальных оборотах. Практическая выгода от этого заключается в том, что тонкостенные детали можно захватывать с небольшим усилием, чтобы избежать деформации, а сила захвата остается постоянной в течение всего цикла обработки. Это исключает изменение динамических сил, которое в конечном итоге приводит к выходу шестерен за пределы допуска.

Сколько существует типов челюстей?
Есть три типа губок, которые мы используем с DFR-ABS:

• Тип A: губки для внешнего зажима
• Тип B: губки для зажима по наклонной линии со стальным шариковым сепаратором
• Тип C: губки для зажима по наклонной линии с помощью зажимных штифтов. Губки типа A предназначены для внешнего зажима.Они используют стандартные мастер-кулачки с закаленными режущими пластинами. Пластины можно быстро обработать для новых работ и переналадки. Губки снабжены установочным кольцом, поэтому вставки можно повернуть до нужного диаметра. Стандартные мастер-кулачки хранятся на складе нашего завода. Один набор мастер-губок может охватывать широкий диапазон пластин разных размеров. Для охвата большого диапазона зажимных деталей с внешним диаметром может потребоваться несколько наборов основных кулачков и пластин. Кулачки типа B разработаны со стальными шариками для зажима на линии наклона зубчатого колеса.Множественные ряды стальных шариков уменьшают деформацию тонкостенных деталей за счет зажима в нескольких зазорах зубьев. Несколько рядов стальных шариков имеют тенденцию выравнивать некоторые допуски зубчатого зацепления шестерни. Шариковый сепаратор и вставка кулачка изготавливаются вместе, чтобы придать кулачкам очень высокую жесткость. Контрольный диаметр стальных шариков указан на вставке для максимальной точности. Если шарики и вставка начинают изнашиваться, их можно легко заменить. Губки типа C имеют один зажимной штифт для зажима на линии наклона шестерни.Этот тип губок обеспечивает высочайшую точность зажима готовых зубьев шестерни. Зажимной штифт изготовлен из твердого сплава для обеспечения максимальной точности и долговечности. Зажимной штифт имеет точную регулировку до микрометра, поэтому губки можно «втиснуть» точно по средней линии с помощью ведущей шестерни. В губке типа C имеется штифт предварительного позиционирования для защиты зажимного штифта во время загрузки детали. Зажимной штифт также может поворачиваться, чтобы компенсировать допуск зубчатого зацепления шестерни.

Рисунок 2: Кулачки типа A Рисунок 3: Кулачки типа B Рисунок 4: Кулачки типа C

Доступен ли комбинированный патрон?
Да, и этот патрон называется DFR-ABS KOMBI из-за комбинации радиальных зажимных кулачков и осевых зажимных пальцев.Это решение для тонкостенных зубчатых колес с центрированием, осуществляемым тремя кулачками, и зажимом с помощью трех опускающихся пальцев. Затем губки можно открывать во время цикла обработки, чтобы минимизировать деформацию тонкостенных зубчатых колес. Если необходимо обработать переднюю поверхность шестерни, это можно сделать только с помощью губок. Усилие зажима уменьшается, и пальцы зажимают обработанную поверхность. Патрон KOMBI идеально подходит для всех типов тонкостенных деталей, а не только для зубчатых колес. Этот патрон требует использования двухпоршневого цилиндра для приведения в действие.

Зачем это нужно для тонкостенных деталей?
Патрон KOMBI обеспечивает гибкость процесса обработки тонкостенных деталей. Двухпоршневой цилиндр позволяет управлять приводом диафрагмы независимо от зажимных пальцев.

Типичный процесс зажима тонкостенных деталей заключается в зажиме детали губками для центрирования детали. Второе нажатие цилиндром зажимает лицевую сторону детали тремя пальцами. Затем губки можно открыть до начала обработки.Этот процесс позволяет правильно расположить деталь, но при этом отсутствует радиальная зажимная сила на детали. Это снижает риск деформации отверстия детали из-за радиального давления зажима.

А как насчет удаления стружки при твердом точении?
Хотя это не относится к KOMBI, стружка, полученная при точении резанием, становится проблемой для определенных приложений. Когда в процессе обработки требуется обратная обработка, стружка обычно застревает между губками и самой деталью.Специальное подпружиненное приспособление может быть сконструировано так, чтобы удерживать шарик твердотельной стружки внутри приспособления. Приспособление спроектировано так, чтобы пружина втягивалась, когда деталь загружается в патрон. Приспособление поддерживает контакт с деталью все время во время обработки. Приспособление улавливает стружку, содержащуюся в приспособлении. Когда деталь разгружена, пружинное приспособление выдвигается вперед, позволяя стружке выпадать из губок. В некоторых случаях для удаления стружки за пределы заготовки используется обдув.Воздух проходит через шпиндель и пружинное приспособление. Воздух применяется после того, как деталь разгружена. (Рисунок 5)

Рисунок 5: KOMBI с зажимом Рисунок 5: KOMBI open

В SMW Autoblok мы использовали нашу модель быстросменного патрона KNCS-N для многих операций по точению до нуля. KNCS-N — это патрон с клиновым стержнем, который отличается непрямым приводом главных кулачков, а не прямым приводом, как в патронах с клиновыми крюками. Этот непрямой привод дает преимущество противоцентробежного режима и высокой точности.Обтачивая 7-дюймовые заготовки шестерен на патроне KNCS-N, мы достигли воспроизводимости в диапазоне 0,0003 дюйма. Твердое фрезерование и резкое шлифование корпуса и внутренних деталей патрона обеспечивает плотную посадку и высокую точность. KNCS-N позволяет заменять кулачки менее чем за одну минуту, обеспечивая быструю смену деталей. Этот патрон можно использовать как для внешнего, так и для внутреннего захвата.

Стандартные готовые кулачки позволяют использовать недорогие решения для точения зубчатых колес. Губки кулачкового типа используются для токарной обработки на первой операции.Жесткие губки могут врезаться в сырье, обеспечивая надежное зажимное положение. Поскольку KNCS разработан, чтобы позволить оператору перемещать главные кулачки в радиальном направлении внутрь и наружу, обычно один набор кулачков может обрабатывать детали различных диаметров зажима. Вторая операция зажимает поверхность машины после первой операции. Этот же патрон может быть оснащен кулачками типа «моноблок», которые можно вращать на токарном станке. Конструкция с одним патроном обеспечивает универсальность для полной обработки сырых токарных операций.

Захват за живот | Боль | Мануальный терапевт Jersey

Сжатие желудка (или клинически известное как «синдром песочных часов») — распространенная дисфункция, которая может быть основным фактором многих болевых синдромов. Это происходит из-за слишком сильного напряжения в верхних отделах живота и дисфункции диафрагмы (мышцы, которая находится под вашими легкими).

Диафрагма: больше, чем просто дыхательная мышца

Вы можете думать о диафрагме как о зонте, который находится под легкими в нижней части грудной клетки.Обычно диафрагма сжимается по направлению к своим внешним краям, которые прикреплены к нижней грудной клетке спереди и сзади и к позвоночнику. Это опускает центр диафрагмы (или иглу зонтика) вниз, раздувая легкие и стабилизируя позвоночник.

Однако при синдроме песочных часов диафрагма сжимается в противоположном направлении, по направлению к центру (шип в середине зонта), который втягивает нижние ребра внутрь. Это приводит к типичному виду узкой талии или песочных часов.Другие признаки синдрома песочных часов включают «загнутый вверх» пупок или горизонтальную складку на уровне или чуть выше пупка. «Заворот» пупка — признак мышечного дисбаланса брюшного пресса; при этом верхняя часть работает намного тяжелее, чем нижняя часть живота, и тянет пупок вверх.

Итак, вам может быть интересно, в чем проблема? Тугой живот и узкая талия — мне не так уж плохо! Однако этот измененный паттерн мышечной активации может иметь далеко идущие последствия.

Сжатие и боль в животе

Боль в пояснице

Диафрагма является ключевым стабилизатором нижней части спины, поэтому, когда она не работает должным образом, нижняя часть спины остается уязвимой. Это также означает, что другие мышцы должны работать больше, чтобы компенсировать дисфункцию диафрагмы, особенно разгибатели нижней части спины. На картинке напротив вы можете видеть обширную «колбасу» разгибателей (толстые красные стрелки), когда эти мышцы работают сверхурочно, пытаясь поддержать пациента, когда он поднимает голову.В идеале мы бы увидели более сбалансированную деятельность этих мышц и меньше «сосиски». Это постоянное переутомление этих мышц может привести к постоянному стеснению и боли.

Боль в шее

Если диафрагма не опускается должным образом, нарушается не только стабилизация, но и дыхание. Это может вызвать сильную нагрузку на шею. Как описано выше, центр диафрагмы должен опускаться вниз, расширяя живот (дыхание животом) и раздувая легкие.При синдроме песочных часов этот нормальный паттерн движения не возникает, и в большинстве случаев при вдохе грудь и плечи вместо этого приподнимаются, чтобы компенсировать это. Это создает большую нагрузку на мышцы шеи и является частым фактором головных болей и болей в шее.

Кислотный рефлюкс

Наряду с дыхательной и стабилизирующей ролью диафрагма также действует как сфинктер, помогая предотвратить попадание содержимого желудка обратно в пищевод.Недавно было обнаружено, что у людей с ГЭРБ (гастроэзофагеальная рефлюксная болезнь) снижена диафрагмальная функция, и улучшение функции диафрагмы может иметь значение в лечении ГЭРБ ^{[1] [2]}

Почему желудок Возникает захват

Есть 3 основные причины возникновения этого синдрома песочных часов:

1. Плохие привычки / эстетика

Все хотят плоский живот, но активное удерживание желудка приводит к несбалансированной активации желудка ( когда верхняя часть работает слишком тяжело).Если это будет продолжаться в течение длительного времени, ваш мозг может «перенастроить» ваш обычный образец стабилизации на эту измененную версию. Немного похоже на вирус, портящий компьютерную программу.

2. Неидеальное развитие

Иногда «программа» мышечной активации не совсем правильная с самого начала. Считается, что это имеет место примерно у 30% младенцев ^[3] . Захват за живот — это распространенная стратегия компенсации, которая может развиваться у младенцев в результате и которая может сохраняться во взрослой жизни.Щелкните здесь, чтобы узнать больше по этой теме.

3. Защитные узоры

Захват живота может развиваться как часть защиты мышц при болезненной травме и может сохраняться еще долгое время после исчезновения боли. « После травмы ткани заживают, но мышцы учатся. У них легко вырабатываются привычки охранять, которые переживают травмы. »Джанет Трэвелл, доктор медицины в Белом доме Джона Ф. Кеннеди.

Что вы можете сделать

Первый шаг — научиться расслаблять верхние мышцы живота.Поначалу это может быть очень сложно в положении сидя или стоя, особенно если вы занимаетесь этим в течение длительного периода времени.

Положение на четвереньках (показано напротив) обычно является хорошим началом. Примите это положение и расслабьте живот. Подумайте о том, чтобы упасть животом на пол. Затем сделайте расслабленный вдох, расширяя живот и ребра по бокам. Вы должны почувствовать, как живот сдвигается к бедрам, но не должны ощущать подъема плеч.Выдохните, снова сосредоточьтесь на расслаблении живота. Повторяйте этот дыхательный цикл 3-5 минут 3-5 раз в день. Освоившись, вы можете интегрировать этот паттерн в свои повседневные позы и движения — сидение, вождение, стояние и ходьбу, прежде чем переходить к более сложным упражнениям.

Вы брюшной захват? Вы страдаете от болей в шее, спине или ГЭРБ? Дайте нам знать в комментариях ниже.

Изображения воспроизведены с:

• Kolar, P.(2014). Клиническая реабилитация. Алена Кобесова
• Либенсон. C., Journal of Bodywork and Movement Therapies

Ссылки:

1. http://www.rehabps.com/REHABILITATION/Poster_GR.html
2. http://www.rehabps.cz/data/Bitnar .pdf
3. Meholjic, A. (2010). Можно ли предсказать развитие моторики у детей с риском развития с помощью тестирования постуральных рефлексов по методу Войты ?. Materia Socio Medica , 22 (3), 127-131

Мембранный патрон | Ultra-Grip International

Мембранные патроны

отличаются высокой точностью I.Зажимные патроны с прямым и внешним диаметром обычно используются для вторичных зажимных патронов, таких как шлифование, растачивание, легкое точение и контроль. Мембрана из легированной пружинной стали мембраны обеспечивает стабильную повторяемость T.I.R. менее 0,0002 дюйма (0,005 мм). за тысячи циклов. Наши патроны разработаны с учетом ваших конкретных требований к оснастке, таких как установка станка, потребность в проходе охлаждающей жидкости и / или воздуха, а также конфигурации инструментов.

Стандартные характеристики:

• Размеры мембраны до 1 метр (39 дюймов) .Большие размеры доступны по запросу.
• Precision — Повторяемость в пределах 0,005 мм (0,005 мм) T.I.R.
• Положительный отвод — Обеспечивает посадку деталей на рабочие упоры.
• Длительный срок службы из-за ограниченного контакта металла с металлом.
• Высокая об / мин. — Губки с противовесом сводят к минимуму влияние центробежной силы, что позволяет работать на высоких оборотах.
• Герметичная конструкция — Полностью герметичная конструкция предотвращает загрязнение и снижает затраты на техническое обслуживание.
• Привод — Зажим диафрагмы с дышлом или автономный гидравлический или пневматический цилиндр, отбойник.
• Push-Pull с дышлом (конструкция позволяет вдвое превышать стандартное усилие захвата).
• Инструмент — Сменные вставки и рабочие локаторы подходят для деталей разных размеров с использованием одной диафрагмы.

Специальные дополнительные функции:

• Воздух и / или охлаждающая жидкость через центр патрона.
• Быстросменные муфты для быстрой смены размеров деталей.
• Автозагрузка детали «на лету» без остановки вращения шпинделя.
• Высокий-низкий (двухплоскостной) зажимной патрон.

Патроны с сепаратором мембранной шестерни (DGC)

Мембранные патроны

с сепаратором зубчатой ​​передачи используются для зажимного патрона с продольной линейкой для семейств шестерен. Чтобы приспособить шестерни различных размеров , , используется базовый диафрагменный патрон в сочетании со сменными узлами быстросменной коробки передач.

• Pitch Line патрон
• Деталь Автозагрузка «на лету» без остановки вращения шпинделя.
• Быстрое переключение между размерами шестерен.
• Опции для охлаждающей жидкости через центр патрона.
• Мембранный зажим с воздушным или тяговым выпуском.

Возьми себя в руки! — Сцепления вторичного рынка

Смотреть фотогалерею (1) Фото

Вы когда-нибудь задумывались, что, возможно, является вторым по важности фактором, заставляющим вашу машину двигаться? Вы, наверное, догадались, что двигатель — самая важная вещь, поэтому, естественно, сцепление — вторая по важности часть уравнения.Хотя сцепление является наиболее важным компонентом трансмиссии, большинство энтузиастов очень мало знают о том, как работает сцепление, на какие важные атрибуты следует обращать внимание при выборе сцепления и как выбрать правильное сцепление для своего применения. Правильный выбор заставит вас двигаться и будет надежно двигаться. Неправильный выбор может привести к самоуничтожению сцепления, быстрому износу, неправильной работе в соответствии с вашими ожиданиями или, что еще хуже, к поломке других деталей.

Как правильно выбрать сцепление и как оно работает? Информации по этому поводу очень мало, так как сцепление не так привлекательно, как двигатель серии B мощностью 1100 л.с., и не блестит и не бросается в глаза, как выхлопная система.Чтобы получить некоторую помощь по этому вопросу, следите за обновлениями, и мы поможем вам разобраться во всем в следующих парах статей этой серии.

Что делает сцепление? Чтобы никого не обидеть своей простотой, но, начиная с самых основ, необходимо сцепление, потому что двигатель автомобиля всегда крутится, даже если колеса автомобиля не работают. Сцепление — это устройство, соединяющее двигатель с механической коробкой передач. Муфта представляет собой устройство прямого сцепления, которое надежно блокирует двигатель с ведущими колесами под действием мощности и отсоединяет двигатель от колес при остановке, во время запуска двигателя и при переключении передач.Это очень важная и сложная работа.

Сцепление должно включаться плавно и поступательно, чтобы автомобиль мог легко двигаться плавно, без дрожи и срыва при трогании с места. Плавность также помогает снизить нагрузку на трансмиссию и дифференциал при переключении передач. Сцепление также должно удерживать мощность двигателя при любой нагрузке при включении без проскальзывания. Лучшее сцепление для этого обычно — стандартное сцепление. Однако все это вылетает из окна, когда вы модифицируете двигатель или управляете автомобилем на соревнованиях.

Благодаря современным технологиям, такие модификации, как принудительная индукция и закись азота, позволяют удвоить, утроить или даже в четыре раза увеличить мощность вашего автомобиля по сравнению с заводской. Быстро ехать — это нормально, но ваше плохое стандартное сцепление никак не справится с этой задачей. Ваше стандартное сцепление не предназначено для повторных запусков, постоянных переходов с красной черты и других пыток, которые им подвергают энтузиасты.

Сцепление должно поглощать огромное количество неправильного обращения и тепла, особенно при трогании с места и при переключении скоростей.Пинки сцепления, чтобы начать скольжение при заносе, также невероятно наказуемы. Шоссейные гонки означают много переключений на высоких оборотах в течение продолжительных периодов времени. Даже проскальзывание сцепления, чтобы осторожно запихнуть гоночный автомобиль на прицеп, чтобы отвезти его домой после гонок, чрезвычайно сложно для сцепления.

Как узнать, не в порядке ли сцепление? Главный показатель — здравый смысл. Только что установили 100 шотов NOS? Только что закончили установку турбо-кита? Я могу сказать вам прямо сейчас, что ваше стандартное сцепление прослужит недолго, и есть вероятность, что как только вы нажмете кнопку «слишком рано, младший,», вы услышите обороты двигателя без увеличения ускорения и ужасный запах гари. чтобы соответствовать.Не уверен, что с этим произошло, так что попробуйте еще раз, и ваш клатч, вероятно, действительно станет тостом во второй раз.

Чем вы занимаетесь сейчас? Что ж, не бойтесь, есть сверхмощные сцепления, сделанные почти для каждого компактного автомобиля на рынке, а если нет, есть несколько компаний, которые специализируются на изготовлении нестандартных сцеплений для решения ваших проблем. Хитрость заключается в том, чтобы выбрать правильное сцепление для вашего приложения. Устройтесь поудобнее и слушайте; Я объясню некоторые тонкости сцепления, чтобы помочь вам принять решение.Давайте сначала рассмотрим основную конструкцию сцепления, начиная с самых основных его частей.

Детали сцепления Сцепление состоит из двух частей: диска и нажимного диска. Диск содержит фрикционный материал и соединен с входным валом трансмиссии. Прижимная пластина содержит диафрагменную пружину, нажимное кольцо и крышку. Прижимная пластина крепится болтами к маховику, который крепится к двигателю.

Прижимная пластина Конструкция прижимной пластины, которая используется практически во всех компактных автомобилях, называется мембранной.Основное преимущество прижимной пластины диафрагмы состоит в том, что она дает легкое нажатие на педаль для величины прилагаемой зажимной нагрузки, а также плавное линейное зацепление. Отечественные автомобили, грузовики и драгрейсеры могут иногда использовать другие конструкции прижимных пластин, такие как конструкции типа Борга и Бека или конструкции типа Long. Мы не будем вдаваться в подробности, потому что диафрагменная муфта — это то, что в настоящее время представляет собой большинство муфт с высокой производительностью.

Мембранные муфты используют круглую конусообразную пружину, метко названную диафрагменной пружиной, для приложения усилия зажима к прижимному кольцу, тяжелой круглой чугунной пластине, которая прижимает диск муфты к маховику.Маховик — это цельный кусок металла, который крепится болтами к коленчатому валу двигателя. Диск сцепления имеет шлицы, которые входят в зацепление с первичным валом трансмиссии.

Узел сцепления находится внутри корпуса крышки сцепления. Обычно он изготавливается из штампованной стали, которая крепится болтами к маховику. Некоторые гоночные сцепления имеют крышки из обработанных алюминиевых заготовок, обеспечивающие жесткость и легкость. Пружина диафрагмы сжимается под крышкой, когда она плотно прикручена к маховику.Это сильно прижимает нажимное кольцо и диск к маховику, образуя прямое соединение двигателя с трансмиссией. Теперь мощность может передаваться от двигателя к коробке передач. В этом состоянии сцепление включено.

Прижатие диафрагменной пружины к прижимному кольцу и диску — это то, что обеспечивает зажимную нагрузку, которая удерживает диск сцепления от проскальзывания, когда на него подается мощность от двигателя. Прижимное кольцо удерживается на крышке тонкими гибкими металлическими лентами, называемыми приводными лентами.Ремни привода передают крутящий момент двигателя от прижимного кольца к крышке и помогают прижимному кольцу втягиваться, удерживая его напротив диафрагменной пружины, чтобы оно не дребезжало при выключении сцепления.

Чтобы выключить сцепление, чтобы двигатель мог свободно вращаться, например, при остановке или переключении педаль сцепления вдавливается. Педаль сцепления перемещает поворотный рычаг в картере коробки передач, называемый выжимной вилкой, через трос или гидравлика. Выжимная вилка нажимает на выжимной подшипник, который представляет собой простой упорный шарикоподшипник.Выжимной подшипник давит на центр диафрагменной пружины. Пружина диафрагмы видна в центральном отверстии крышки сцепления и имеет несколько «пальцев», на которые опирается выжимной подшипник.

Выжимной подшипник давит на центр диафрагменной пружины, изгибая ее внутрь. Пружина диафрагмы поворачивается на опоре, которая представляет собой либо обод, вдавленный в крышку сцепления, приклепанные или прикрученные болтами основания, либо круглый провод, удерживаемый заклепками вокруг внутренней стороны крышки сцепления.Внешний конец диафрагменной пружины прикреплен к нажимному кольцу. Когда пружина поворачивается на опоре, когда диафрагменная пружина вдавливается выжимным подшипником, зажимная нагрузка снимается с нажимного кольца, и диск сцепления может свободно вращаться, отсоединяя двигатель от трансмиссии.

Худшее, что может сделать сцепление, — это проскальзывать под действием мощности, когда сцепление включено. Проскальзывающее сцепление означает, что мощность двигателя не поступает на ведущие колеса, а преобразуется в тепловую энергию, а не движет автомобиль вперед.Чтобы уменьшить вероятность проскальзывания, сцепление для тяжелых условий эксплуатации (HD) обычно имеет нажимной диск с более высокой зажимной нагрузкой и диск сцепления с более высоким коэффициентом трения и большей термостойкостью.

Для предотвращения скольжения высокопроизводительные прижимные пластины имеют более жесткие диафрагменные пружины, обеспечивающие более высокую зажимную нагрузку. Чем больше зажимное усилие, тем сильнее нажимное кольцо ударяет диск о маховик и тем меньше вероятность проскальзывания диска сцепления. Большинство сцеплений на вторичном рынке имеют более толстую диафрагменную пружину или стандартную пружину, которая перенапряжена более конической формы для большей предварительной нагрузки и / или подвергнута термообработке для большего натяжения пружины.Некоторые крайние муфты даже имеют двойную диафрагменную пружину, которая обычно представляет собой две стандартные пружины, уложенные друг на друга.

Остерегайтесь сойти с ума с зажимным усилием; некоторые муфты обладают настолько большой силой зажима, что могут вызвать чрезмерный износ упорных подшипников коленчатого вала. Общее практическое правило: не увеличивайте нагрузку зажима более чем на 50 процентов по сравнению с запасом.

Некоторые муфты HD имеют более мощные и толстые прижимные кольца, чтобы противостоять деформации при больших нагрузках зажима и высоких температурах.Некоторые муфты HD имеют крышку, штампованную из более толстой стали, чтобы выдерживать повышенное давление зажима более толстых диафрагменных пружин без изгиба. Это обеспечивает более стабильное действие сцепления и улучшенное зажатие.

Некоторые нажимные пластины имеют кольцо грузов на тросе, прикрепленном к пальцам диафрагменной пружины. Эти грузы должны обеспечивать центробежную поддержку, увеличивая давление зажима на высоких оборотах. Хотя это новаторская идея, следует соблюдать осторожность, чтобы избежать чрезмерного центрирования при использовании такого рода устройств.

Избыточное центрирование — это когда пальцы диафрагменной пружины выходят за нормальную центральную линию диафрагменной пружины. Когда это происходит, центробежная сила, действующая на грузы и диафрагменную пружину, удерживает пальцы пружины согнутыми вниз, заставляя муфту оставаться в выключенном состоянии во время переключения на высоких оборотах. Это может привести к чрезмерному вращению двигателя или повреждению трансмиссии. Избыточное центрирование может происходить с любой диафрагменной муфтой, но муфты с центробежным приводом особенно чувствительны к этому. Если вы чувствуете, что педаль становится легче с увеличением оборотов, это означает, что сцепление хочет выйти за пределы центра.Все муфты диафрагменного типа в некоторой степени склонны к перецентровке, поэтому вы должны быть уверены, что ваше сцепление отрегулировано для правильного хода.

Хотя штраф за наличие устойчивой к скольжению муфты с высокой зажимной нагрузкой — это жесткая педаль сцепления с трудностями в управлении, во многих высокопроизводительных муфтах HD используются некоторые приемы, позволяющие поддерживать высокое зажимное усилие, но низкое давление на педаль. Самая распространенная уловка заключается в увеличении передаточного отношения выжимного подшипника за счет перемещения оси вращения диафрагменной пружины внутрь, чтобы у выжимного подшипника было больше рычага для изгиба пружины внутрь.Это также замедляет сцепление, что может помочь облегчить снятие захватного сцепления с лески. Еще одна хитрость — использовать выжимной подшипник меньшего размера. Некоторые муфты поставляются с рабочим цилиндром сцепления с увеличенным отверстием для уменьшения усилия на педали. Единственным недостатком этого является то, что он может замедлить отпускание сцепления на несколько миллисекунд и, следовательно, несколько замедлить переключение передач.

Менее распространенный тип прижимной пластины называется прижимной. Прижимные пластины прижимного типа встречаются на таких автомобилях, как EVO, STi, некоторые Porsche и Skyline GT-R.Прижимные пластины прижимного типа также распространены в приложениях с полной гонкой. Прижимная пластина прижимного типа освобождается путем натяжения диафрагменной пружины, а не нажатия на нее.

Выжимной подшипник прикреплен к внутренней части диафрагменной пружины. Прижимные пластины прижимного типа имеют меньшее усилие на педали для данной зажимной нагрузки и более эффективны в развитии зажимного усилия, поскольку точка опоры диафрагменной пружины находится на внешнем крае крышки и на внешнем диаметре пружины. Поскольку зажимная нагрузка диафрагменной пружины приходится на внешний край крышки, в крышке меньше напряжения и, следовательно, меньше изгиба.При меньшем изгибе к прижимному кольцу может быть приложена более высокая зажимная нагрузка. Это уменьшение изгиба позволяет нажимной пластине тянущего типа иметь до 30 процентов больше фактического усилия зажима на фунт нагрузки, чем у пружины по сравнению с обычной нажимной пластиной толкающего типа.

Прижимная пластина тянущего типа также имеет гораздо меньшее усилие на педали, потому что внешняя точка опоры дает рычагу расцепления больше рычага для выравнивания пружины и снятия нагрузки с прижимного кольца. Поскольку крышка прижимной пластины прижимного типа находится рядом с закрепленной болтами периферией, это снижает изгибающую нагрузку на крышку.Таким образом, крышка может быть меньше и легче по конструкции, что снижает вращающийся вес. Эти особенности являются причиной того, что многие настоящие гоночные сцепления являются тяговыми.

Теперь, когда вы знакомы с работой нажимного диска, в нашей следующей статье мы обсудим все тонкости еще более сложной темы — диска сцепления.

Использование капиллярных линий двойного назначения

Инструментальная капиллярная линия может служить двойной цели.Во-первых, капиллярные линии или трубки представляют собой удобный способ отделения прибора давления, такого как манометр или преобразователь, от технологического соединения, чтобы показания можно было снимать в более доступном месте.

Во-вторых, капиллярные линии также выполняют функцию охлаждающего элемента в том смысле, что очень горячая или холодная жидкость уравновешивается до менее экстремальной температуры при прохождении через линию.

Как правило, разделительная диафрагма защищает измерительный прибор от температур от -40 ° F до + 300 ° F.Охлаждающий элемент с радиатором обычно добавляется к узлу при температуре от + 300 ° F до + 500 ° F. Капиллярную линию можно свернуть в спираль и использовать вместе с разделительной диафрагмой для измерения процессов при экстремальных температурах от 500 ° F до 750 ° F. Тем не менее, использование капиллярной линии также вводит новые факторы, которые необходимо учитывать. Чтобы получить точные показания давления с помощью капиллярной линии, вы должны учитывать как температуру, так и влияние возвышения, а также помнить о том, что будет время запаздывания, которое напрямую коррелирует с длиной вашей капиллярной линии.

На что следует обратить внимание при выборе капиллярных линий

Инженеры WIKA отмечают, что установка капиллярной линии на механический манометр обычно требует использования опоры для манометра и переходника для манометра или какой-либо другой формы поверхностного монтажа.

Влияние температуры

Изменения температуры технологической среды вызывают расширение или сжатие заполняющей жидкости внутри капиллярной трубки, изменяя объем жидкости. Это создает ошибку в показаниях давления в зависимости от общего объема трубки, прибора для измерения давления и разделительной диафрагмы.Температурный эффект включает влияние температуры уплотнения и влияние температуры головки. Влияние температуры уплотнения связано с давлением, создаваемым на диафрагму при изменении температуры. Давление коррелирует с расширением или сжатием заполняющей жидкости в капилляре. Влияние температуры головки связано с изменениями веса жидкости, заполняющей капилляры, вызванными изменением плотности, коррелирующим с окружающей температурой, создающей давление на диафрагму.

Эффект возвышения

Разница уровней между прибором давления и разделительной диафрагмой (обычно при использовании капиллярной линии) создает ошибку индикации давления.Однако известная разница уровней может быть скомпенсирована во время калибровки узла разделительной диафрагмы. Технический персонал и команда инженеров WIKA являются экспертами в области применения различных принадлежностей для приборов, работающих под давлением, включая мембранные разделители, охлаждающие элементы и капиллярные линии. Ознакомьтесь с часто задаваемыми вопросами о мембранных разделителях WIKA или звоните или пишите в WIKA по любым вопросам о наших продуктах, установках или гарантиях.

Описание продукта — Диафрагма другого типа — Диафрагма Caya®

вы здесь

Домашняя страница> Описание продукта — Другой тип диафрагмы

Контурная диафрагма Caya

^®
— это новое женское противозачаточное барьерное устройство.

Форма диафрагмы Caya ^® соответствует анатомическому строению женщины. Эта форма и размер подходят широкому кругу женщин.

• Цервикальная чашка: Подходит для шейки матки различных размеров. Тонкая, покрывает шейку матки, при половом акте не ощущается
• Обод: Гибкий, обеспечивает стабильность и помогает направлять Caya ^® глубоко во влагалище, когда женщина нажимает на передний край. Удерживает диафрагму на месте и обеспечивает ее правильное положение
• Ямочки для захвата: Сориентируйте палец женщины и обеспечьте осязательную подсказку, где держать и сжимать ободок
• Съемный купол: Позволяет легко снимать; палец женщины может поместиться под или над куполом для снятия устройства
• Центральная точка: пальпируемая центральная точка для лучшего позиционирования диафрагмы

Caya ^® Гель

Caya ^® Гель снижает подвижность сперматозоидов.Перед введением во влагалище поместите примерно одну чайную ложку (около 4 мл) геля Caya ^® в шейную чашку и на внешний край диафрагмы Caya ^® . Значение pH геля является кислым, что создает во влагалище враждебную среду для сперматозоидов. При этом гель положительно влияет на вагинальную жидкость. Повышенная эффективность в двух аспектах.

Caya ^® Gel идентичен Contracep ^® green, выпускаемому с 1972 по 2002 год, и ContraGel ^® green, доступному в Европе с 2005 года.Эта композиция на основе молочной кислоты была так же безопасна, как продукты, содержащие ноноксинол-9, еще в 1989 году (Dittrich, 1989) в сравнительном исследовании различных диафрагменных гелей и кремов, но было обнаружено, что она имеет гораздо более низкий потенциал побочных эффектов. .

Caya

^® Состав геля:

• Молочная кислота
• Лактат натрия
• Целлюлоза
• Сорбиновая кислота
• Вода

Изжога и боль в груди — у меня они сочетаются друг с другом.

Уважаемый Sick & Tired,

Да, держу пари, вы уже устали и устали. Возможно, здесь поможет немного предыстории. Когда доктор говорит об изжоге, он имеет в виду ощущение жжения, которое обычно ощущается внизу грудины. Часто пациент может указать пальцем на болезненный участок. Изжога связана с кислотой в желудке или пищеводе. Диафрагма — это большой слой мышц под легкими, тянущийся спереди назад и из стороны в сторону, полностью отделяя грудную клетку вверху от живота внизу.Очевидно, что для того, чтобы пища могла попасть изо рта по пищеводу в желудок, в диафрагме должно быть отверстие, через которое проходит пищевод. В этой точке диафрагмы мышцы могут защемить пищевод, чтобы предотвратить прохождение пищи вниз или для предотвращения вымывания желудочной кислоты обратно. Или они могут расслабиться, чтобы еда прошла. Если этот «клапан» выходит из строя, возвращающаяся кислота может обжечь пищевод и вызвать изжогу. Если это станет серьезным, вы можете испытать сильные боли, похожие на тиски.

Теперь о боли в сердце. Боль из-за проблем с сердцем обычно ощущается как давящая сильная боль в середине грудины. Он может распространяться вверх к шее и вниз по внутренней стороне руки (обычно левой). Это может сопровождаться другими симптомами, такими как одышка, потливость, головокружение, обмороки.

С учетом всего вышесказанного, есть процент пациентов, у которых симптомы частично совпадают, что затрудняет различение «сердечной» боли от других причин. Ваш терапевт явно достиг пределов своих знаний.Я настоятельно рекомендую вам обратиться к врачу, который сможет лучше разобраться в происходящем.

Поздравляем с отказом от курения. Это лучшее, что вы могли сделать. Теперь попытайтесь сбросить лишний вес, который вы набрали, прежде чем наберете еще больше, и сделайте это слишком сложным. Пожалуйста, обратитесь к специалисту и расскажите, как все обстоит. Удачи.

HeartDoc.

Предоставленная информация не является диагнозом вашего состояния.
