Принцип работы диафрагмы: Измерительная диафрагма | Сиб Контролс

Содержание

Измерительная диафрагма — WIKA Россия


  1. Стартовая страница


  2. Продукция

Запрос информации

Вам нужно больше информации? Напишите нам.

К форме

Что такое измерительная диафрагма?

Измерительная диафрагма это сужающее устройство в трубопроводе, выполненное в виде пластинки с одним или несколькими отверстиями. Эти отверстия имеют кромку, выполненную специальным образом. Поскольку скорость потока и его давление связаны между собой согласно закону Бернулли, то увеличение скорости потока ведет к изменению давления. При этом перепад давления до и после диафрагмы имеет квадратичную зависимость.

Измерительная диафрагма имеет преимущества

Большое количество наработанных практических и теоретических материалов позволяет определять метрологические характеристики диафрагмы расчетным путем, а поверку производить беспроливным способом. Кроме того, физические свойства измеряемых сред не накладывают никаких ограничений, важны только параметры, связанные с гидродинамическими характеристиками потока.

Измерительная диафрагма проста в изготовлении и обладает сравнительно небольшой стоимостью. Важнейшей характеристикой является отношение внутреннего диаметра диафрагмы d  к внутреннему диаметру трубопровода D, так называемый коэффициент ß = d/D.

Измерительная диафрагма обладает рядом недостатков

  • Наличие застойных зон и возможное образование осадка

  • Строгие требования по геометрии трубопровода

  • Участки стабилизации потока

  • Необходимость остановки трубопровода для проведения монтажных или демонтажных работ

Измерительная диафрагма конструктивные особенности

Конструктивно измерительная диафрагма может быть бескамерной, камерной и фланцевой. По количеству и расположению отверстий может быть центрированной с круглой, квадратной, конической кромкой, эксцентриковой, сегментной, с несколькими отверстиями. Применение того или иного исполнения определяется прежде всего типом измеряемой среды. Например, эксцентриковую диафрагму предпочтительнее использовать для измерения газов с повышеным содержанием конденсата. Сегментную — для измерения жидкостей, насыщенных газами.

Выбранный тип диафрагмы должен предотвращать скопление среды выше по потоку. Способ отбора давления может быть фланцевый или угловой. Измеряемый поток должен состоять из однофазной и однородной среды, а скорость потока в отверстии диафрагмы не должна превышать скорость звука.

Свяжитесь с нами

Вам нужна дополнительная информация? Напишите нам:

Брошюра

WIKA Каталог продукции

Диафрагма (измерение расхода) — это… Что такое Диафрагма (измерение расхода)?

У этого термина существуют и другие значения, см. Диафрагма.

Схема установленной диафрагмы в кольцевой камере (которая в свою очередь вставлена в трубу). Принятые обозначения: 1. Диафрагма; 2. Кольцевая камера; 3. Прокладка; 4. Труба. Стрелки показывают направление жидкости/газа. Оттенками цвета выделено изменение давления.

Диафрагма (от греч. διάφραγμα — перегородка) — устройство, используемое для измерения объёмного расхода. Представляет собой стальную перегородку внутри трубы с жидкостью или газом.

Принцип работы диафрагмы

Принцип действия, как и в трубе Вентури, основан на законе Бернулли, который устанавливает связь между скоростью потока и давлением в нём. В трубопроводе, по которому протекает жидкое или газообразное вещество, устанавливается диафрагма, создающая местное сужение потока. Максимальное сжатие потока происходит на некотором расстоянии за диафрагмой, образующееся при этом минимальное сечение потока называют сжатым сечением. Вследствие перехода части потенциальной энергии давления в кинетическую средняя скорость потока в суженном сечении повышается. Статическое давление потока после диафрагмы становится меньше, чем до неё. Разность этих давлений (перепад давления) тем больше, чем больше расход протекающего вещества.

Конструкция диафрагмы

Диафрагма выполняется в виде кольца. Отверстие в центре с выходной стороны в некоторых случаях может быть скошено. В зависимости от конструкции и конкретного случая диафрагма может вставляться в кольцевую камеру или нет (см. Виды диафрагм). Материалом изготовления диафрагм чаще всего является сталь 12Х18Н10Т (ГОСТ 5632-72), в качестве материала для изготовления корпусов кольцевых камер может использоваться сталь 20 (ГОСТ 1050-88) или сталь 12Х18Н10Т (ГОСТ 5632-72).

Течение несжимаемой жидкости через диафрагму

Предполагая течение жидкости, несжимаемой и невязкой, установившимся, ламинарным, в горизонтальной трубе (изменения уровня отсутствуют) с пренебрежимо маленькими потерями на трение, закон Бернулли сокращается до закона сохранения энергии между двумя точками на одной линии тока:

или

Из уравнения неразрывности:

  или   и  :

Выражая :

и

Указанное выше выражение для представляет собой теоретический массовый расход. Введём , а также коэффициент истечения :

И, наконец, введём коэффициент расхода , который определим как , для получения конечного уравнения для массового расхода жидкости через диафрагму:

Умножим полученное нами ранее уравнение (1) на плотность жидкости, чтобы получить выражение для массового расхода в любом сечении трубы:[1][2][3][4]

где
= объёмный расход (at any cross-section), м³/с
= массовый расход (at any cross-section), кг/с
= коэффициент истечения, безразмерная величина
= коэффициент расхода, безразмерная величина
= площадь сечения трубы, м²
= площадь сечения отверстия в диафрагме, м²
= диаметр трубы, м
= диаметр отверстия в диафрагме, м
= соотношение диаметров трубы и отверстия в диафрагме, безразмерная величина
= скорость жидкости до диафрагмы, м/с
= скорость жидкости внутри диафрагмы, м/с
= давление жидкости до диафрагмы, Па (кг/(м·с²))
= давление жидкости после диафрагмы, Па (кг/(м·с²))
= плотность жидкости, кг/м³.

Течение газа через диафрагму

В основном, уравнение (2) применимо только для несжимаемых жидкостей. Но оно может быть модифицировано введением коэффициента расширения с целью учёта сжимаемости газов.

равен 1.0 для несжимаемых жидкостей и может быть вычислен для газов.[2]

Расчёт коэффициента расширения

Коэффициент расширения , который позволяет отследить изменение плотности идеального газа при изоэнтропийном процессе, может быть найден как:[2]

Для значений менее чем 0.25, стремится к 0, что приводит к обращению последнего члена в 1. Таким образом, для большинства диафрагм справедливо выражение:

Подставив уравнение (4) в выражение для массового расхода (3) получим:

и

Таким образом, конечное выражение для несжатого (т.е., дозвукового) потока идеального газа через диафрагму для значений β меньших, чем 0.25:

Используя уравнение состояния идеального газа и фактор сжимаемости (вносится для корректировки ввиду отличия реальных газов от идеальных), выражение для практического использования при дозвуковом потоке реального газа через диафрагму для значений β меньших, чем 0. 25:[3][4][5]

Помня что и (уравнение состояния реального газа с учётом фактора сжимаемости)

где
= отношение теплоёмкостей (), безразмерная величина
= массовый расход в произвольном сечении, кг/с
= расход реального газа до диафрагмы, м³/с
= расходный коэффициент диафрагмы, безразмерная величина
= площадь сечения отверстия в диафрагме, м²
= плотность реального газа до диафрагмы, кг/м³
= давление газа до диафрагмы, Па (кг/(м·с²))
= давление газа после диафрагмы, Па (кг/(м·с²))
= молекулярная масса газа, кг/моль    (также известна как молекулярный вес)
= универсальная газовая постоянная = 8. 3145 Дж/(моль·К)
= абсолютная температура газа до диафрагмы, K
= фактор сжимаемости газа при и , безразмерная величина.

Детальное описание критического и некритического течения газов, а также выражения для критического потока газа через диафрагму можно найти в статье про критический поток.

Виды диафрагм

ДКС

ДКС — диафрагма камерная стандартная.

Рассчитана [6] на условное давление до 10 МПа, с условным проходом от 50 до 500 мм.

ДБС

ДБС — диафрагма бескамерная стандартная.

Рассчитана [6] на условный проход от 300 до 500 мм , и условное давление до 4 МПа.

См. также

Примечания

  1. Lecture, University of Sydney
  2. 1 2 3 Perry, Robert H. and Green, Don W. Perry’s Chemical Engineers’ Handbook. — Sixth Edition. — McGraw Hill, 1984. — ISBN 0-07-049479-7
  3. 1 2 Handbook of Chemical Hazard Analysis Procedures, Appendix B, Federal Emergency Management Agency, U.S. Dept. of Transportation, and U.S. Environmental Protection Agency, 1989. Handbook of Chemical Hazard Analysis, Appendix B Click on PDF icon, wait and then scroll down to page 391 of 520 PDF pages.
  4. 1 2 Risk Management Program Guidance For Offsite Consequence Analysis, U.S. EPA publication EPA-550-B-99-009, April 1999.  Guidance for Offsite Consequence Analysis
  5. Methods For The Calculation Of Physical Effects Due To Releases Of Hazardous Substances (Liquids and Gases), PGS2 CPR 14E, Chapter 2, The Netherlands Organization Of Applied Scientific Research, The Hague, 2005. PGS2 CPR 14E
  6. 1 2 http://p-supply. {4}}}}} для получения конечного уравнения для массового расхода жидкости через диафрагму:

    1 Q = C A 2 P (1 М = С 2 П 1) − P 2 / (Стр. 2) ρ {\свойства стиль отображения значение 1\qquad м=с\,Ох{2}\,{\Функция sqrt {2\,Р{1}-Р{2} / \РО }}}

    Умножьте полученное ранее уравнение 1 на плотность жидкости, получим выражение для массового потока на любом участке трубы:

    2 m = ρ Q = C A 2 (ВОПРОС = С 2 2) ρ P 1 − P 2 {\свойства стиль отображения значение 2\qquad {\точка {м}}=\РО \,г=с\,Ох{2}\,{\Функция sqrt {2\,\РО \,Р{1}-Р{2}}}}

    Как работает диафрагма объектива

    Что такое диафрагма?


    В фотографии диафрагма — это отверстие объектива, используемое для контроля количества света, необходимого для экспонирования матрицы фотоаппарата. Кроме того, диафрагма творчески используется для управления композиционным использованием глубины резкости. Меньшее значение диафрагмы ограничивает свет и увеличивает глубину резкости в сцене, в то время как большее увеличивает количество света и уменьшает глубину резкости в сцене, Понимая принцип работы диафрагмы, вы можете
    сделать снимки, которые лучше всего отражают ваше творческое видение.

    Принцип работы диафрагмы


    Принцип ее работы можно описать следующим образом: большие (открытые) отверстия позволяют большему количеству света достигать сенсора фотокамеры, в то время как меньшие (закрытые) отверстия ограничивают его количество. Зрачок вашего глаза работает точно так же! Ваши зрачки естественным образом сужаются, чтобы ограничить свет при ярком свете и расширяются, чтобы дать больше света в темноте.

    Как измеряется диафрагма.

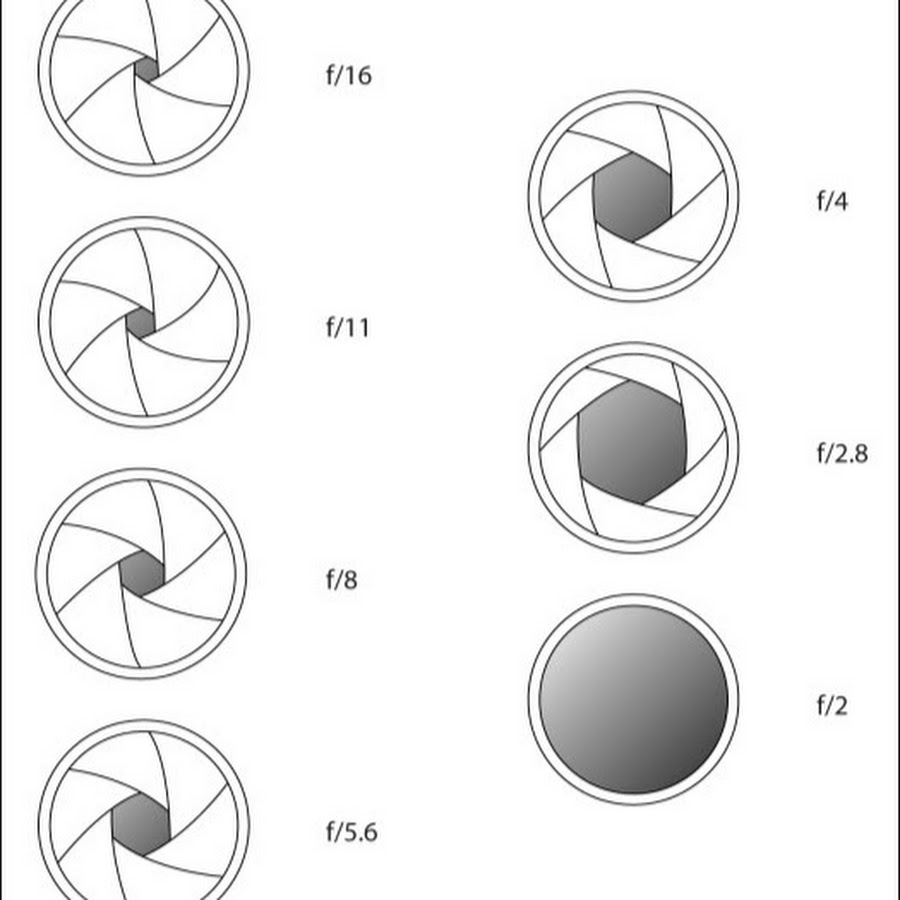

    Диафрагма измеряется в числах, таких как «f/2» или «f/2.8». Эти цифры не совсем понятны. Особенно сложно для понимания, когда нам говорят, что увеличение диафрагмы, например, от f/2,8 до f/5,6, на самом деле уменьшает количество поступающего света. Причина этого заключается в том, что диафрагма измеряется в виде дроби, аналогично скорости затвора. Число (f/2, 2.8, 4, 5.6 …) является знаменателем этой дроби. Прежде чем попытаемся понять, что на самом деле означает «f /», давайте сначала представим, что «f» заменяется на 1:

    • 1/2 больше, чем 1/4;
    • 1/4 больше 1/8;
    • 1/8 больше 1/16 и т. д.


    Отсюда можно интуитивно понять, что с увеличением числа знаменателя количество света уменьшается. Когда мы видим число f, отображаемое в виде дроби, мы можем понять, что его увеличение в действительности дает меньшее число и, следовательно, обозначает меньшее отверстие диафрагмы. Что удивляет в диафрагме, так это то, что числа не удваиваются и не делятся пополам.


    Например, мы знаем, что f/4 темнее, чем f/2, потому что f/2 является большим дробным числом. Трудно понять, почему f/2 не на одну ступеньку ярче, а на две ступени ярче.Причина заключается в том, что отверстие диафрагмы объектива круглое. Таким образом значение f/2 предлагает вдвое больше площади диафрагмы для света, попадающего в объектив, чем f/2.8. а f/2 предлагает в четыре раза больший размер диафрагмы по сравнению с f/4.

    Влияние диафрагмы на снимки


    Существует три основных варианта использования диафрагмы, глубина резкости, блики и резкость.

    Глубина резкости


    Основное творческое использование диафрагмы объектива — для контроля того, что называется глубиной резкости, или того, какая часть изображения находится в фокусе. Чтобы понять, как это работает, представьте, что вы установили фокус на объективе так, чтобы он находился где-то посередине сцены.


    Когда вы увеличиваете диафрагму, и передний план, и фон начнут фокусироваться. Это известно как увеличение глубины резкости. Когда вы уменьшаете число f или «открываете» диафрагму объектива, передний план и фон теряют фокус.


    Фотограф-портретист часто может творчески использовать широкую или открытую диафрагму, чтобы убедиться, что фон не сфокусирован. Это привлекает внимание к предмету, а не к фону.


    И наоборот, пейзажный фотограф часто закрывает или останавливает диафрагму, чтобы убедиться, что все находится в фокусе, от ближайшего объекта до горизонта.


    Другими словами, с быстрой диафрагмой, такой как f/1.4 или f/2, глубина резкости объектива будет очень малой, ваш фокус будет казаться «избирательным». В то время как на f/11 или f/16 фокус вашего объектива может включать в себя все, от ближайшего объекта до далекого горизонта!

    Блики и эффекты


    Одной из характеристик, уникальных для каждой модели объектива, несмотря на одинаковые фокусные расстояния, является то, как диафрагма создает блики и эффекты звездных вспышек.


    Термин «блик» используется для описания любого источника света, непосредственно входящего в объектив. Внешний вид этой вспышки во многом зависит от количества ламелей в конструкции диафрагмы, в дополнение к оптике объектива. Многие современные объективы разработаны, чтобы минимизировать блики или сделать их эстетически привлекательными.


    Тем не менее, вы также можете контролировать вид этой вспышки, открывая или закрывая отверстие. Помимо увеличения глубины резкости, отверстие с закрытой или малой диафрагмой будет отображать входящие точки света в виде «звездных вспышек». Количество точек на звезде соответствует количеству ламелей в конструкции отверстия. Широко открытая диафрагма заставит свет от бликов выглядеть более круглым и «расцвести» вокруг объектов внутри сцены.


    С другой стороны,
    уникальный внешний вид этого эффекта в значительной степени зависит от количества ламелей диафрагмы и от того, насколько они закруглены

    Оптимальная детализация и резкость


    Было бы неверно предполагать, что апертура объектива влияет только на экспозицию и глубину резкости, и что фактическая резкость является отдельной характеристикой оптики в объективе. На самом деле, диафрагма также влияет на резкость изображения. Объективы по своей природе менее резкие в самых быстрых и самых широких диафрагмах, и их закрытие увеличит резкость сфокусированных участков изображения даже в тех областях, которые уже находились в пределах существующей глубины резкости.


    Благодаря современным технологиям большинство новых объективов очень резкие даже при самой быстрой диафрагме. Творчески, это позволяет фотографу выбирать практически любую диафрагму, которую он хочет, без серьезного ущерба качеству изображения.

    Помощь в творчестве


    Каждая настройка камеры играет важную роль в треугольнике экспозиции, а также имеет уникальную творческую цель, которая может помочь вам достичь вашего творческого видения. Регулировка диафрагмы, выдержки и ISO, имеет различные преимущества и недостатки, которые вы можете использовать в своих интересах в любой ситуации.


    Подыскиваете подходящий сервисный центр по ремонту объективов? Обращайтесь в
    Fotoblick!


    Копирование контента с сайта Fotoblick. ru возможно только при указании ссылки на источник.


    © Все права защищены.

    Поделиться с друзьями

    Подключение диафрагм к дифманометрам — Gesla

    При выполнении измерительных процедур с помощью преобразователей перепада давлений и расхода важно обеспечить правильное соединение диафрагмы сужающего устройства с дифманометром. О вариантах подключения и том, как их правильно реализовать пойдет речь ниже.

    Предназначение диафрагмы

    Диафрагмы представляют собой элементы гидравлической (пневматической) системы, применяемые для создания локальной разности давлений. Обеспечивается это посредством изменений скорости потока жидкости, за счет изменения диаметров пропускных отверстий. Используются диафрагмы совместно с преобразователями давлений.

    Конструкционно диафрагма является тонким диском, имеющим цилиндрическое отверстие. Чтобы обеспечить изменение скорости потока, диафрагма с одной стороны имеет вход в виде острой кромки, а с другой – выход в виде конуса.

    На практике пользуются тремя основными видами диафрагм:

    • ДКС – это камерный тип диафрагмы;
    • ДВБ – это диафрагмы, предназначенные для монтажа во фланцы, которые имеют собственные камеры;
    • ДБС – бескамерная диафрагма, предназначенная также для установки во фланцах.

    Предназначение дифманометра

    Дифманометры представляют собой системы преобразования, с помощью которых производится пропорциональное преобразование разности давления в унифицированный сигнал взаимоиндуктивности.

    Используются эти устройства для установки в системы контроля и управления технологическими процессами. С их помощью производится определение величины расхода жидкости или газа по величине перепада давления в сужающем устройстве.

    Принцип работы дифманометра основан на деформировании чувствительного элемента под воздействием разности давлений. Величина показателя взаимной индуктивности пропорционально связана с измеренным перепадом давлений. С помощью полученного сигнала (сигнал индуктивности или тока) происходит управление исполнительными устройствами систем регулирования.

    Варианты схем подключения диафрагм

    Схема измерений расхода жидкости

    Если требуется произвести измерение расхода жидкой среды, то наиболее часто применяется схема, предусматривающая нижний монтаж дифманометра. В этом случае соединительные трубы между сужающим устройством и дифманометром должны располагаться под односторонним уклоном по всей своей длине.

    Если требуется установить дифманометр выше высоты монтажа диафрагмы, то в наиболее высокой точке соединительной линии, где происходит смена направления газопровода, следует размещать газосборники.

    При выполнении определении расходов жидкости либо газа в случае горизонтальных трубопроводов, соединительные магистрали подсоединяются к нижней части сужающего узла.

    Схема соединительных линий при измерении жидкости:

    с установкой дифманометра, 2 — продувочный вентиль; 3 — вентиль; 4 — дифманометр; 5 — отстойный сосуд; 6 — газосборник.

    Схема измерений расхода пара

    Для определения расхода пара может применяться верхнее или нижнее расположение дифманометра. При нижнем монтаже устройства-измерителя верхнее отверстие рабочей диафрагмы должно располагаться на уровне, соответствующем высоте боковых отверстий сосудов уравнительной системы. Трубопровод, расположенный между уравнительным сосудом и рабочей диафрагмой следует изолировать.

    Смотрите также: Сосуды: СУ-уравнительные, СК-конденсационные, СР-разделительные

    Верхнее расположение дифманометра используется когда величина перепада давления перед диафрагмой составляет больше 2,0·106 Па, а по взаимному расположению дифманометр находится не далее 1,5 метра от диафрагмы.

    Если перепад давлений среды пред диафрагмой менее 2,0·106 Па измерительное устройство устанавливают между сужающим устройством и уравнительным сосудом. Расстояние от диафрагмы и сосудов в этом случае может составлять больше 4 метров. Внутренний диаметр соединительных труб для этого варианта должен быть не меньше 2,5 см.

    Схема соединительных линий при измерении расхода пара:

    а — с нижней установкой дифманометра; б — с верхней установкой; в — при давлении пара менее 0,2 МПа; 1 — сужающее устройство; 2 — уравнительный сосуд; 3 — вентиль; 4 — продувочный вентиль; 5 — отстойный сосуд; 6 — дифманометр; 7 — газосборник; 8 — трубка для слива конденсата; 9 — теплоизоляция

    Схема измерений расходов газа

    При определении расхода газовой среды также может использоваться верхнее или нижнее расположении диманометра. Наиболее часто применяют верхний монтаж дифманометра по его расположению к сужающей системе. Если дифманометр крепится ниже сужающей системы, то в этом случае в крайне нижней точке соединительного трубопровода следует располагать сосуды, обеспечивающие сбор конденсата.

    При выполнении замеров расхода с горизонтальными газопроводами соединительные магистрали следует подключить к верхним точкам сужающего узла с диафрагмой.

    Схема сужающих устройств с дифманометрами при измерении расхода газобразных сред

    с расположением дифманометра: а — верхним; б — нижним; 1 — сужающее устройство; 2 — продувочный вентиль; 3 — вентиль; 4 — дифманометр; 5 — отстойный сосуд;

    Схема измерений расхода горячей жидкости

    При монтаже дифманометра выше сужающих устройств с диафрагмой, в максимально высокой точке, где происходит смена направления уклона трубопроводных магистралей, должны располагаться газосборники.

    Если дифманометр устанавливается ниже диафрагмы, для выполнения выравнивания плотности измеряемой жидкости в соединительном трубопроводе, между сужающей системой и дифманометром нужно устанавливать разделительные сосуды.

    Для измерений, которые будут производиться с использованием горизонтальных трубопроводных магистралей, соединительные линии нужно подсоединять к нижним точкам сужающего устройства. Кроме этого, рекомендуется монтаж отстойных сосудов.

    Схема соединения сужающих устройств с дифманометрами при измерении расхода жидкости

    а — с переменным наклоном соединительных линий; б — при измерении расхода горячей жидкости; 1 — сужающее устройство; 2 — продувочный вентиль; 3 — газосборник; 4 — дифманометр; 5 — вентиль; 6 — отстойный сосуд; 7 — разделительный сосуд; 8 — контрольный вентиль.



    Как работает регулятор давления? Справочная информация


    При использовании механических регуляторов давления постоянно возникают различные эффекты, которые негативно сказываются на конечном результате — получении точного значения давления, установленного пользователем.


    Чтобы разобраться в возникающих эффектах, необходимо рассмотреть принцип работы регулятора давления.

    Известно, что регулятор состоит из 3 элементов: механизма нагрузки, чувствительного механизма, элемента контроля

    1. Механизм нагрузки
      1. Пружинная нагрузка


        Это наиболее распространённый механизм благодаря своей цене и универсальности.


        При повороте ручки или гайки создается дополнительное сжатие пружины до тех пор, пока давление на выходе не сравняется с требуемым значением.

      2. Купольная нагрузка


        В отличие от пружинной нагрузки, в купольном методе давление создает непосредственную нагрузку на регулятор. Давление на выходе соответствует давлению в куполе.

      3. Пневмопривод


        Этот механизм похож на купольный, но соотношение больше, чем 1:1. Также управляющий газ может быть только инертным, в отличие от купольной нагрузки, где среда может являться управляющим давлением.

      4. Комбинация купольной и пружинной нагрузки


        В данном случае сочетаются два механизма: купольный и пружинный. При таком сочетании создается фиксированная нагрузка пружиной, и добавляется нужное давление под купол.

    2. Чувствительный механизм
      1. Диафрагма


        Диафрагма очень чувствительна к изменениям давления, в особенности изготовленная из полимерных материалов. Но давление на выходе лимитировано из-за возможного разрыва диафрагмы. Диафрагмы Tescom предназначены для давлений до 34.5 бар.

      2. Поршень


        Поршень применяется в случаях, когда давление на выходе превышает допустимо возможное для диафрагм. Поршень имеет чуть худшую чувствительность, чем у диафрагмы, но зато позволяет достигать давления на выходе до 1379 бар.

      3. Сильфон


        Это наиболее чувствительный элемент из всех трех. Но и наиболее дорогой. Из-за чувствительности максимальное давление на выходе ограничено 20.7 барами.

    3. Контрольный элемент
      1. Несбалансированный клапан


        Несбалансированный клапан имеет только одну уплотнительную точку — коническую область на конце клапана. Благодаря этому дизайну клапан закрывается с помощью пружины клапана и давления на входе. В то время как сила пружины постоянна на протяжении всего времени, сила давления меняется. Данный вид клапана имеет негативный эффект — эффект изменения давления на входе из-за изменения давления на входе (decaying inlet characteristics или supply pressure effect). Этот эффект может возникать, когда баллон используется в качестве источника давления для системы заказчика.

      2. Сбалансированный клапан


        Данный вид клапана имеет две точки уплотнения. Одна из них такая же, как и у несбалансированного клапана. Другая же находится рядом с концом штока клапана в зоне P1. Из-за того, что уплотняется одновременно два конца штока клапана, сила от поступающего давления не может закрыть или открыть клапан. Из-за этого поступающее давление имеет слабое влияние на силы, воздействующие на клапан. Также внутри штока есть отверстие, благодаря которому давление P2 является одинаковым на обоих концах клапана.


    Как все это работает вместе


    Когда система становится открытой, это означает, что в ней возникает поток, в том числе и через регулятор. Когда поток начинается, создается небольшое падение давления в полости регулятора на выходе. Чувствительный элемент-диафрагма, чувствует падение давления и сдвигается вниз из-за дисбаланса между силой давления на выходе и силой пружинной нагрузки. В этот момент сила пружины выше силы давления на выходе. Из-за этого диафрагма двигается вниз, вынуждая клапан сдвигаться из своего седла, и позволяя газу через открытое седло течь в полость регулятора на выходе.


    Клапан остается открытым, выравнивая давление на выходе и установленное давление. До тех пор пока в системе есть ток, регулятор с пружинной нагрузкой не может достичь установленного давления. Но он будет пытаться это сделать. Разницу между установочным давление и давлением, получаемом на выходе регуляторе, при потоке в системе называют DROOP.


    Когда система становится замкнутой или в ней прекращается ток, давление на выходе становится чуть выше, чем установочное на 0,07–0,21 бар. Это давление необходимо, чтобы заставить клапан прочно закупорить седло и обеспечить надежное уплотнение. Это давление называется LOCK UP. И это нормально для всех редукторов.


    Обзор возможных отклонений в работе механических регуляторов давления читайте в следующей статье.

    О диафрагме доступным языком. Параметры экспозиции для начинающих

    Диафрагма — один из трёх ключевых параметров (наряду с выдержкой и светочувствительностью) фотоаппарата, с которыми нужно научиться работать каждому фотографу. Мы уже готовили статьи о параметрах экспозиции и глубине резкости. Этот же урок рассчитан на начинающих фотографов, которые хотят получить основную информацию кратко и доступным языком.

    Что такое диафрагма в фотографии

    Механизм диафрагмы — это несколько лепестков в объективе. Сужаясь и расширяясь, они формируют отверстие, через которое свет попадает на матрицу.

    Лепестки диафрагмы в объективе формируют отверстия различного диаметра.

    NIKON D850 / 70-300 mm f/4.5-5.6 УСТАНОВКИ: ISO 64, F8, 1/8 с, 260.0 мм экв.

    Количество лепестков диафрагмы влияет на рисунок в зоне нерезкости. Малое их число (6–7) даёт в размытом фоне блики в виде многоугольников. Продвинутые объективы оснащены скруглёнными лепестками диафрагмы. Как правило, лепестков в современной оптике более 9. За счёт этого даже на прикрытых значениях диафрагмы получаются ровные кружки на фоне. Впрочем, «гайки» как вариант «неправильного» размытия фона тоже имеют своих поклонников. Тут всё субъективно. На фото выше — телеобъектив Nikon AF-P NIKKOR 70–300mm f/4.5–5.6E ED VR с девятилепестковой скруглённой диафрагмой: на закрытой до f/8 диафрагме блики в боке остаются круглыми.

    Тот же сюжет, снятый на объектив с 7-лепестковой нескруглённой диафрагмой: в размытом фоне вместо кружков появились блики-семигранники.

    NIKON D850 / 70-210 mm f/4-5.6 УСТАНОВКИ: ISO 64, F8, 1/13 с, 210.0 мм экв.

    Как обозначается диафрагма на фотоаппарате

    Диафрагму принято обозначать буквой F (или f). Число после буквы F(f) и будет значением диафрагмы. Например, F3,5 (f/3,5) — открытая диафрагма (большое отверстие в объективе), а F16 (f/16) — закрытая. При обозначении диафрагмы работает обратная пропорция, потому что в действительности значение диафрагмы — это дробь, просто первая её часть отбрасывается.

    Об этом важно помнить, чтобы не повторить классическую ошибку фотографа-новичка, когда, желая максимально открыть диафрагму, он выставляет самое большое из доступных значений. При этом, естественно, не открывает диафрагму, а, наоборот, закрывает её до упора. Помните, чем меньше цифра после буквы F(f) — тем сильнее открыта диафрагма.

    Дисплей фотокамеры Nikon D5600. Здесь крупно выведены основные параметры экспозиции. Сейчас установлена диафрагма f/3,5.

    Установлена диафрагма f/11. На любительских зеркалках Nikon при закрытии диафрагмы мы наблюдаем визуализацию с закрывающимися лепестками. Это помогает не запутаться в настройках.

    Значение диафрагмы всегда указывается на дисплее фотоаппарата и в его видоискателе, независимо от того, в каком режиме идёт съёмка. Если вы пользуетесь автоматическим режимом, понаблюдайте, как автоматика меняет диафрагму в зависимости от условий съёмки — это полезная практика!

    Режимы, в которых можно вручную настраивать значение диафрагмы

    В автоматическом режиме диафрагмой управляет автоматика фотоаппарата. Но вполне возможно взять этот параметр под свой контроль. Так, перейдя в режим приоритета диафрагмы (А), вы сможете её регулировать. В этом режиме автоматика будет подбирать значение выдержки и ISO (если включена функция Авто-ISO) под выбранную вами диафрагму, чтобы получить достаточно яркий снимок. Поэтому следите и за выдержкой: если вы закрыли диафрагму, а выдержка стала слишком длинной, велик риск получить смазанный кадр.

    Диск выбора режимов съёмки на беззеркальной камере Nikon Z 50

    В ручном режиме М мы самостоятельно управляем всеми съёмочными параметрами. Хоть это и самый сложный режим съёмки, многие фотографы выбирают его как раз потому, что всё контролируют они сами, а не автоматика. В режиме М снимаются сюжеты, где важно чётко настроить все параметры экспозиции: и выдержку, и диафрагму, и ISO. К таким видам относятся студийная съёмка со вспышками, пейзажная, архитектурная и интерьерная съёмка, предметная фотография. При динамичных съёмках с естественным светом лучше всё-таки использовать режим А. Вообще же, когда речь идёт о съёмке быстрого движения, прежде всего контролировать нужно не диафрагму, а выдержку. В таком случае лучше перейти в режим S (приоритет выдержки) и выбрать то её значение, при котором движение в ваших сюжетах передаётся чётко.

    NIKON D850 / 70.0-200.0 mm f/2.8 УСТАНОВКИ: ISO 31, F5.6, 1/200 с, 165.0 мм экв.

    Как диафрагма влияет на изображение

    • Яркость в ручном режиме съёмки. Очевидно, что сквозь широкое отверстие через объектив попадёт больше света, чем сквозь маленькое. Поэтому диафрагмой можно регулировать яркость изображения. К примеру, в солнечный день может понадобиться прикрыть диафрагму, чтобы не пересветить кадр. При слабом освещении, наоборот, отверстие диафрагмы лучше открывать пошире, чтобы через объектив прошло как можно больше света и картинка получилась яркой и качественной.

    Важно помнить, что диафрагма находится в балансе с выдержкой (временем съёмки). Поэтому, регулируя вручную диафрагму в режиме А, можно увидеть, как автоматика камеры подбирает подходящую выдержку. Чтобы получить яркий кадр на закрытой диафрагме, автоматика увеличит выдержку, чтобы за более продолжительное время через маленькое отверстие на матрицу попало достаточно света. И, наоборот, открывая диафрагму в режиме А, мы увидим, как автоматика начнёт укорачивать выдержку.

    При слабом освещении требуется открытая диафрагма, чтобы получить качественный кадр.

    NIKON D3500 / 50.0 mm f/1.4 УСТАНОВКИ: ISO 400, F1.4, 1/125 с, 75.0 мм экв.

    • Глубина резкости. Всё было бы очень просто, если бы диафрагма влияла только на яркость. Но она сказывается и на Глубине Резкости Изображаемого Пространства (ГРИП). ГРИП — это то расстояние на оси между вами и бесконечностью, которое на снимке будет резким. Детали за пределами глубины резкости останутся размытыми. Чем шире открыта диафрагма, тем, при прочих равных, меньше глубина резкости. Напомним также, что глубина резкости зависит не только от значения диафрагмы, но и от дистанции съёмки (чем меньше дистанция — тем меньше ГРИП) и фокусного расстояния объектива (чем больше фокусное расстояние — тем меньше ГРИП). На нашем сайте уже есть подробная статьяХЖефкпуе=Э_идфтлЭЪ, посвященная глубине резкости.

    Открытая диафрагма — малая глубина резкости, размытый фон.

    NIKON Z 7 / 50.0 mm f/1.4 УСТАНОВКИ: ISO 110, F2, 1/160 с, 50.0 мм экв.

    С помощью малой глубины резкости мы можем выделить в кадре главный объект — тогда нужна открытая диафрагма. Но иногда хочется сделать резким всё на фото; в таком случае диафрагму стоит закрыть. И тут начинаются сложности: закрытая диафрагма может привести к тому, что выдержка станет слишком длинной для съёмки, фотографии окажутся смазанными. Критическим значением является приблизительно 1/60 с — на выдержках длиннее очень велик риск получить «шевеленку».

    Выхода два. Можно повышать светочувствительность. Чем выше ISO, тем короче выдержка, но при этом больше цифрового шума. А можно поступить как настоящий профессионал и использовать штатив, снимая на низких ISO без цифрового шума. Установив аппарат на надёжную опору, мы сделаем доступными даже выдержки в несколько десятков секунд — на фото всё останется резким, ведь камера не будет дрожать в руках. Этот вариант подходит для съёмки неподвижных объектов.

    И передний, и задний план попали в резкость. Чтобы добиться такой большой ГРИП, пришлось закрыть диафрагму до f/16. Обратите внимание также и на выдержку: 1/2с. Чтобы снимать на такой длинной выдержке, необходимо поставить камеру на штатив. Потребовалась же она для того, чтобы снимать на закрытой диафрагме при минимальном ISO для получения качественного снимка без цифрового шума.

    NIKON D850 / 18-35 mm f/3.5-4.5 УСТАНОВКИ: ISO 64, F16, 1/2 с, 35.0 мм экв.

    Cветосила

    Диафрагму можно открыть до определённого значения. У различных моделей объективов оно разное. У некоторых она открывается до f/3,5 у каких-то — до f/2,8, а бывают и такие, у которых можно открыть её до f/1,4. Значение максимально открытой диафрагмы фотографы и называют светосилой.

    Светосила всегда пишется в названии объектива. Если перед нами устройство с зумом, у него может быть переменная светосила. К примеру, на минимальном зуме максимально открытая диафрагма может быть f/3,5, а на максимальном — уже f/5,6. Это тоже отражается в названии объектива.

    Чем шире на объективе открывается диафрагма, тем больше он пропускает через себя света. Кстати, не путайте светосилу и светочувствительность (ISO) — это разные параметры!

    Недавно выпущенный объектив NIKKOR Z 58mm f/0.95 S Noct имеет светосилу f/0,95! Это самый светосильный объектив среди всех современных объективов компании. Конечно, такая высокая светосила означает, что и само устройство будет крупного размера.

    Объектив с высокой светосилой способен снимать при слабом освещении, при этом не потребуется сильно повышать ISO. Так, если объективу со светосилой f/5,6 для съёмки при комнатном освещении и выдержке в 1/60 с будет необходимо ISO 6400, то объектив f/1,4 справится с этой задачей на ISO 400. Между этими значениями ISO колоссальная разница в количестве цифрового шума! Снимки на ISO 400 будут значительно качественнее. Не зря фотографы любят светосильную оптику и уверены, что светосилы много не бывает.

    Но не забывайте, что чем шире диафрагма, тем меньше глубина резкости. Поэтому со светосильным объективом придётся научиться работать, потребуется освоить максимально точную фокусировку. Если же у вас только появилась фотокамера, не спешите сразу переходить на светосильную оптику, поснимайте сначала китовым объективом. У них, как правило, невысокая светосила (обычно f/3,5–f/5,6), а значит, фотографу придётся снимать при сравнительно узкой диафрагме. При этом ошибки фокусировки будут нивелироваться достаточно большой глубиной резкости. Так что низкая светосила китовой оптики — своеобразное подспорье для новичка, с такими объективами не обязательно фокусироваться идеально.

    Кадр сделан китовым объективом Nikon AF-P DX 18-55mm f/3.5-5.6G VR NIKKOR

    NIKON D3500 / 18.0-55.0 mm f/3.5-5.6 УСТАНОВКИ: ISO 100, F9, 3 с, 27.0 мм экв.

    Диафрагма и резкость объектива

    Давайте разберёмся, как диафрагма влияет на детализацию изображения. Абсолютно любой объектив, в особенности светосильный, на открытой диафрагме даёт качество картинки чуть слабее, чем на значениях в районе f/5,6–f/11. Это связано с конструктивными особенностями оптики и законами физики. Однако в случае современной оптики падение резкости на открытой диафрагме может быть практически незаметно, как это происходит с объективами Nikkor Z. Все они имеют отличную резкость на открытой диафрагме, но на прикрытых значениях, если присмотреться, всё же резче. А вот старые и недорогие объективы в подобных ситуациях могут давать откровенно нерезкое, «мыльное» изображение. Правильнее всего такой объектив сменить на что-то более совершенное, но если нет такой возможности, попробуйте просто закрыть диафрагму на несколько ступеней.

    NIKON D7500 / 85.0 mm f/1.8 УСТАНОВКИ: ISO 100, F11, 3 с, 127.0 мм экв.

    Скажем, если у вашего объектива светосила f/2,8, прикройте его до f/5,6. На закрытой диафрагме детализация любого объектива возрастает. А заодно уходят и такие искажения, как хроматические аберрации — цветные контуры вокруг контрастных объектов. Всё вышесказанное подтверждает тест любого объектива в нашем журнале.

    Фрагмент кадра, сделанного на объектив со светосилой f/1,8 при максимально открытой диафрагме: «мягкая» картинка. Такая мягкость хороша для портретной съёмки, но в общем случае это технический недостаток.

    NIKON D7500 / 85.0 mm f/1.8 УСТАНОВКИ: ISO 100, F1.8, 1/8 с, 127.0 мм экв.

    Фрагмент кадра, сделанного на объектив со светосилой f/1,8 на диафрагме, закрытой до f/2,8: хорошая резкость.

    NIKON D7500 / 85.0 mm f/1.8 УСТАНОВКИ: ISO 100, F2.8, 1/3 с, 127.0 мм экв.

    Фрагмент кадра, сделанного на объектив со светосилой f/1,8 на диафрагме, закрытой до f/5,6: отличная резкость

    NIKON D7500 / 85.0 mm f/1.8 УСТАНОВКИ: ISO 100, F5.6, 1 с, 127.0 мм экв.

    Бюджетный зум-объектив со светосилой f/5,6 на открытой диафрагме: «мягкая» картинка.

    NIKON D7500 / 18.0-140.0 mm f/3.5-5.6 УСТАНОВКИ: ISO 100, F5.6, 1 с, 150.0 мм экв.

    Бюджетный зум-объектив на диафрагме, закрытой до f/8: наблюдаем увеличение резкости.

    NIKON D7500 / 18.0-140.0 mm f/3.5-5.6 УСТАНОВКИ: ISO 100, F11, 3 с, 150.0 мм экв.

    Диафрагма закрыта до предельного значения f/36: резкость снизилась под влиянием эффекта дифракции.

    NIKON D7500 / 18.0-140.0 mm f/3.5-5.6 УСТАНОВКИ: ISO 100, F36, 30 с, 150.0 мм экв.

    Но примерно со значения f/11 начинается обратный процесс: под влиянием эффекта дифракции резкость изображения начинает падать, а закрыв диафрагму «до упора», вы рискуете получить нерезкое изображение, лишённое мелких деталей. Это справедливо почти для любых объективов.

    У англоязычных фотографов есть понятие Sweet spot — то значение диафрагмы, на котором их объектив даёт самую резкую картинку. Найдите на своём объективе такое значение и устанавливайте его, когда нужно получить идеальную резкость.

    NIKON D850 / 70.0-300.0 mm f/4.5-5.6 УСТАНОВКИ: ISO 100, F11, 5 с, 70.0 мм экв.

    Как настраивают диафрагму

    В заключение дадим несколько простых и конкретных советов по настройке диафрагмы в различных сюжетах.

    • Семейный репортаж, любительская съёмка детей. Здесь лучше отдать настройку диафрагмы под управление автоматики. Напомним, что когда в кадре есть движение, важнее не диафрагма, а выдержка. Определите такие её значения, при которых объекты съёмки не смазываются от собственных движений (примерно 1/125–1/500 c). Если же вы хотите жёстко контролировать диафрагму, то прежде всего надо получить достаточную глубину резкости, чтобы поместить туда главных действующих лиц и подстраховаться от небольших ошибок фокусировки. В таких ситуациях без необходимого опыта лучше не использовать диафрагмы в районе f/1,4–f/1,8 на светосильных фикс-объективах. Китовый объектив с низкой светосилой позволяет на первое время вообще забыть о настройке диафрагмы — просто оставляйте её открытой на значениях f/3,5–f/5,6, глубины резкости на них будет вполне достаточно для съёмки. Не забывайте, что качественная фотосессия начинается с выбора хороших условий освещения. Лучшие кадры получаются на улице в светлое время суток. Если обязательно нужно снимать в плохо освещённом помещении, пользуйтесь внешней вспышкой, направленной в потолок.

    NIKON D810 / 35.0 mm f/2.0 УСТАНОВКИ: ISO 80, F2.8, 1/800 с, 35.0 мм экв.

    • Групповой портрет. Если вы хотите, чтобы все участники попали в резкость, попросите их встать примерно на одной дистанции от камеры и прикройте диафрагму на f/5,6–f/11, чтобы на все лица хватило глубины резкости.

    NIKON D810 / 85.0 mm f/1.4 УСТАНОВКИ: ISO 140, F1.8, 1/320 с, 85.0 мм экв.

    • Съёмка постановочного портрета. Модель нам позирует, а значит можно спокойно поработать с эстетической составляющей фотографии. Для создания красивого портрета часто бывает необходимо отделить модель от фона. Здесь нужна малая глубина резкости и размытый фон. Можно снимать на самой открытой диафрагме. Если вы пользуетесь светосильным фикс-объективом, можно чуть-чуть прикрыть диафрагму, чтобы увеличить детализацию изображения и убрать хроматические аберрации.

    NIKON D850 / 70.0-300.0 mm f/4.5-5.6 УСТАНОВКИ: ISO 64, F8, 120 с, 165.0 мм экв.

    • Пейзажная, архитектурная, интерьерная. Тут, во-первых, необходимо отталкиваться от желаемой глубины резкости. Если мы делаем кадр с передним и задним планом, глубина резкости должна быть достаточной, чтобы туда вошли все элементы композиции. Поэтому диафрагму придётся прикрывать до значений f/11–f/16. Больше не надо из-за снижения резкости под влиянием дифракции. Если переднего плана нет и вы снимаете просто сильно удалённый объект, всё равно не стоит использовать самую открытую диафрагму. Найдите на своем объективе Sweet spot и используйте это значение, чтобы получить наилучшую резкость. В этом направлении съёмки используют минимальное ISO для получения идеального качества картинки. Поэтому съёмка на закрытой диафрагме потребует почти обязательного использования штатива.

    Чтобы фотоаппарат Nikon Z 7 попал в глубину резкости, пришлось использовать диафрагму f/16.

    • Съёмка предметов. Как и в пункте выше, тут всё зависит от конкретных задач. Так, чтобы весь снимаемый предмет вошёл в глубину резкости, пользуются закрытыми диафрагмами f/8–f/16. Если необходимо снять творческий этюд с размытым фоном, используют открытую диафрагму. Опять же, для получения идеальных результатов лучше снимать со штатива на минимальном ISO.

    NIKON D850 / 8-15 mm f/3.5-4.5 УСТАНОВКИ: ISO 64, F13, 25 с, 14.0 мм экв.

    Всё вышесказанное является отправной точкой для творчества и экспериментов, а не аксиомой — со временем каждый фотограф находит оптимальные для себя настройки. В конечном итоге, выбор значения диафрагмы будет зависеть от необходимой глубины резкости или желаемой степени размытия фона, недостатка или избытка освещения и того, на каких значениях ваш объектив даёт наиболее резкую картинку.

    Мембранный манометр [с анимацией]

    Принцип работы и свойства манометра

    4 ноября 2016

    Принцип работы мембранного манометра

    Мембранный манометр состоит из круглой мембраны, изготовленной из листового металла точных размеров, которая может быть плоской или плоской.
    гофрированный.

    Диафрагма механически связана с передаточным механизмом, который усиливает небольшие отклонения диафрагмы и передачу
    их к указателю.

    На анимации ниже показан принцип работы манометра. Вы можете увидеть движение диафрагмы и работу передаточного механизма.

    Анимация манометра диафрагмы

    «Посмотрите другие анимации манометров:»

    Рабочее давление прикладывается к нижней стороне диафрагмы, в то время как верхняя сторона находится при атмосферном давлении. Перепад давления, возникающий на
    диафрагма, поднимает диафрагму и приводит указатель в движение.

    Отклонение диафрагмы очень мало (+/- 1 мм), поэтому необходимо использовать умножающее движение с большим передаточным числом, чтобы повернуть указатель на всю длину.
    длина шкалы. Приведение в действие такого передаточного механизма с большим передаточным числом возможно, потому что отклонение диафрагмы может создавать большие силы.

    Плоские и гофрированные диафрагмы

    Мембрана должна быть изготовлена ​​таким образом, чтобы отклонение было линейным, то есть подобное увеличение давления всегда должно соответствовать
    аналогичный прогиб диафрагмы.

    Плоская металлическая диафрагма будет линейной только тогда, когда отклонение будет очень маленьким, слишком маленьким для достаточного перемещения стрелки.

    При больших отклонениях плоская диафрагма теряет свою линейность, поскольку в диафрагме будет возникать все больше и больше напряжений. Диафрагма
    становится все более жестким из-за растущего натяжения, что приводит к меньшему отклонению диафрагмы при аналогичном увеличении давления.

    Однако гибкий материал, например тонкий лист нейлона, может служить плоской диафрагмой.В этом случае диафрагме будет противостоять калиброванная пружина.
    что обеспечивает линейность и возвращает диафрагму в исходное положение.

    Для промышленного применения обычно используются гофрированные металлические диафрагмы. Гофры гарантируют, что диафрагма будет более эластичной, и они
    расположены таким образом, чтобы отклонение диафрагмы было линейным. Существуют разные типы гофрированных профилей, как вы можете видеть на рисунке ниже.

    Обычные гофрированные мембраны

    Применение мембранного манометра

    Мембранные манометры используются для измерения относительного давления, а также для измерения вакуума, смешанного давления и дифференциального давления.

    Из-за наличия диафрагмы эти манометры особенно подходят для использования в вязких средах. Для агрессивных газов и жидкостей
    диафрагма может быть покрыта или покрыта фольгой.

    По умолчанию эти мембранные манометры имеют резьбовое соединение с наружной резьбой.

    Однако для высоковязких, загрязненных или кристаллизующихся сред может потребоваться использование открытого соединительного фланца, чтобы предотвратить засорение
    подключение к процессу. Доступны открытые соединительные фланцы от DN15 до DN80.Самые распространенные размеры — DN25 и DN50.

    Мембранные манометры для измерения перепада давления отличаются от манометров, предназначенных для измерения относительного или абсолютного давления. На
    По обеим сторонам мембраны находится барокамера, закрытая сильфоном. Каждая из этих камер давления подключена к разному давлению.
    что создает перепад давления на диафрагме.

    На рисунках ниже показаны различные типы мембранных манометров.Очевидно, что диафрагменные манометры дифференциального давления не подходят.
    для высоковязких, загрязненных или кристаллизующихся сред.

    Относительное давление, вакуум и соединение Дифференциальное давление с защитой от избыточного давления

    Свойства мембранного манометра

    Диафрагмы манометров находятся в диапазоне от 10 мбар (0,145 фунт / кв. Дюйм) до 40 бар (580,15 фунт / кв. Дюйм).

    Для меньших диапазонов измерения (порядка мбар) используются диафрагмы большего диаметра.Это увеличивает чувствительность диафрагмы для малых
    перепад давления, а также увеличивает длину хода. За счет повышенной чувствительности точность будет выше. Большая длина хода гарантирует, что
    Механизм трансмиссии может быть оснащен пониженным передаточным числом. Последнее полезно, поскольку из-за очень низкого давления диафрагма меньше нагружается.
    усилие на передаточный механизм.

    При давлении ниже 10 мбар мембранный манометр выходит за свои пределы.Чтобы иметь возможность измерять такие небольшие давления, диафрагма должна быть ультратонкой.
    чтобы обладать достаточной эластичностью, что делает его более нестабильным. Измерение очень низких давлений входит в объем
    капсульный манометр.

    Мембранные манометры

    доступны с классами точности от 0,6 до 1 — 1,6 — 2,5 и 4. Как всегда, выражаются в процентах от полной шкалы. В
    точность определяется, среди прочего, типом материала, толщиной, формой волны и диаметром диафрагмы.

    Кольцевой зажим диафрагмы делает эти манометры нечувствительными к вибрациям.

    Благодаря своей конструкции эти манометры обеспечивают хорошую защиту от избыточного давления, поскольку диафрагма прижимается к верхнему фланцу, когда
    давление слишком высокое. По умолчанию эти манометры могут выдерживать давление, примерно в 5 раз превышающее значение полной шкалы. По сравнению с
    Защита от избыточного давления в 1,3 раза больше полной шкалы, чем у манометра с трубкой Бурдона, это намного выше.Когда верхний фланец снабжен
    согласовывая витки с диафрагмой, защита от избыточного давления может даже увеличиться до 100-кратного значения полной шкалы.

    Верхний фланец с соответствующими изгибами

    Защита от коррозионных и нечистых сред

    Коррозионные среды могут легко повредить тонкую диафрагму и даже пробить ее, если она не будет должным образом защищена. Чтобы защитить диафрагму, специальные
    материалы в форме фольги, такие как ПТФЭ, тантал, хастеллой, титан или золото, наклеиваются на диафрагму.Соответствующий защитный материал должен быть
    выбирается в зависимости от агрессивной среды.

    Также возможно изготовить целую диафрагму из специального материала, если гибкость материала достаточно велика.

    Если коррозионная среда очень агрессивна, нижний фланец также можно обработать защитным материалом. В этом случае все
    защищены.

    Для загрязненных или кристаллизующихся сред доступны конструкции с открытым фланцем.

    Для санитарных применений в основном используется a, как показано на рисунке ниже. Флеш
    Преимущество диафрагмы в том, что она не содержит и ее легко чистить.

    Промывочная мембрана для санитарных применений

    Меры предосторожности

    Когда диафрагма выходит из строя, давление технологического процесса перетекает в корпус. Если создаваемое давление становится выше максимально допустимого давления
    корпуса, окно манометра разобьется.

    Для защиты оператора от выходящего с большой скоростью газа манометр снабжен продувкой.
    устройство сзади или сверху.Это устройство для продувки может быть простой заглушкой, которую сдувает при повышении давления в корпусе. Этот штекер должен быть сконструирован таким
    что защита срабатывает, как только давление в кожухе достигает половины давления разрыва окна. Этот вид защиты обозначается
    номиналом S1.

    Если манометр заполнен жидкостью, устройство продувки обязательно.

    Шаблон технического описания

    Доступен легко настраиваемый шаблон Excel для определения мембранных манометров.Это техническое описание
    разработан для определения мембранных манометров для всех видов применения.

    Шаблоны таблиц данных для других типов инструментов можно найти в библиотеке таблиц данных.

    Связанные темы

    Каков принцип работы мембранного насоса?, Отраслевая информация, Пневматический мембранный насос, вызванный возвратно-поступательной деформацией диафрагмы, объемный насос с изменением объема, Завод промышленных насосов Yongjia qiwei

    Принцип работы диафрагменного насоса состоит из диафрагмы в двух симметричных рабочих камерах насоса, которые соединены центральным звеном.Сжатый воздух поступает в распределительный клапан воздуха через воздухозаборник насоса, и сжатый воздух вводится в одну из камер через механизм распределения воздуха, и диафрагма в камере перемещается, в то время как воздух из другой камеры выпускается. . По достижении конца хода клапанный механизм автоматически вводит сжатый воздух в другую рабочую камеру и толкает диафрагму в противоположном направлении, так что две диафрагмы совершают непрерывное возвратно-поступательное движение синхронно.На рисунке сжатый воздух попадает в распределительный клапан и перемещает диафрагму вправо. Затем сила всасывания камеры заставляет среду втекать через входное отверстие, толкая шаровой клапан в камеру, и шаровой клапан закрывается из-за вдыхания; среда в камере сжимается. Вытолкните шаровой кран из выхода и в то же время заблокируйте шаровой кран, предотвратите поток, чтобы среда постоянно совершала возвратно-поступательное движение, так что среда непрерывно всасывается из впускного отверстия и выпускается через выпуск.
    Диафрагменный насос приводится в действие сжатым воздухом. Направляющие распределители воздуха и пилотные клапаны, называемые «воздушными камерами», расположены в центре насоса. Среда протекает через два коллектора и внешнюю камеру диафрагмы, называемую «камерой среды». Обычно обратные клапаны (шаровые или стружкообразные) расположены вверху или внизу каждой внешней камеры диафрагмы или совместно используют коллектор. Две внешние мембранные камеры соединены всасывающей и выпускной арматурой. Насос самовсасывающий.
    Во время работы воздушный распределительный клапан поочередно регулирует давление каждой диафрагмы. После каждого хода клапан автоматически меняет положение, так что воздух может быть переключен в другую камеру диафрагмы, так что две стороны камеры диафрагмы попеременно такт всасывания и нагнетания давления, диафрагма движется по параллельному пути, воздушный клапан масляный- требования к свободной смазке Это предпочтительный режим работы; чистый, сухой воздух еще больше повышает производительность насоса.
    Когда среда проходит через диафрагменный насос, обратный клапан открывается и закрывается, так что каждая внешняя камера диафрагмы поочередно заполняется и опорожняется, а обратный клапан реагирует на перепад давления.
    Обратные клапаны с шаровым клапаном могут работать со средами, содержащими мелкие частицы, а обратные клапаны с дисковыми клапанами могут работать со средами, содержащими мягкие частицы, близкие к размеру трубы.
    Когда воздушный распределительный клапан позволяет сжатому воздуху входить в левую камеру диафрагмы, диафрагма выталкивается наружу, образуя ход подачи под давлением, и среда в части подачи под давлением вынуждается покинуть левую внешнюю камеру диафрагмы. клапан, и коллектор, а затем насос Выходной поток.Выпускное отверстие может быть верхним, нижним или боковым. Когда левая камера диафрагмы выталкивается наружу, соединительный шток диафрагмы втягивает правую диафрагму внутрь и втягивает обратный клапан внутрь, чтобы заполнить жидкость. После завершения этого цикла клапан распределения воздуха автоматически изменит положение и переключит воздух на другое. В камере с диафрагмой вышеупомянутое циклическое действие повторяется в обратном направлении, то есть обе камеры диафрагмы, таким образом, будут демонстрировать попеременное действие подачи давления и поглощения жидкости.
    Принцип работы диафрагменного насоса заключается в диафрагме в двух симметричных рабочих камерах насоса, которые соединены центральным звеном. Сжатый воздух поступает в распределительный клапан воздуха через воздухозаборник насоса, и сжатый воздух вводится в одну из камер через механизм распределения воздуха, и диафрагма в камере перемещается, в то время как воздух из другой камеры выпускается. . По достижении конца хода клапанный механизм автоматически вводит сжатый воздух в другую рабочую камеру и толкает диафрагму в противоположном направлении, так что две диафрагмы совершают непрерывное возвратно-поступательное движение синхронно.На рисунке сжатый воздух попадает в распределительный клапан и перемещает диафрагму вправо. Затем сила всасывания камеры заставляет среду втекать через входное отверстие, толкая шаровой клапан в камеру, и шаровой клапан закрывается из-за вдыхания; среда в камере сжимается. Вытолкните шаровой кран из выхода и в то же время заблокируйте шаровой кран, предотвратите поток, чтобы среда постоянно совершала возвратно-поступательное движение, так что среда непрерывно всасывается из впускного отверстия и выпускается через выпуск.
    Диафрагменный насос приводится в действие сжатым воздухом. Направляющие распределители воздуха и пилотные клапаны, называемые «воздушными камерами», расположены в центре насоса. Среда протекает через два коллектора и внешнюю камеру диафрагмы, называемую «камерой среды». Обычно обратные клапаны (шаровые или стружкообразные) расположены вверху или внизу каждой внешней камеры диафрагмы или совместно используют коллектор. Две внешние мембранные камеры соединены всасывающей и выпускной арматурой. Насос самовсасывающий.
    Во время работы воздушный распределительный клапан поочередно регулирует давление каждой диафрагмы. После каждого хода клапан автоматически меняет положение, так что воздух может быть переключен в другую камеру диафрагмы, так что две стороны камеры диафрагмы попеременно такт всасывания и нагнетания давления, диафрагма движется по параллельному пути, воздушный клапан масляный- требования к свободной смазке Это предпочтительный режим работы; чистый, сухой воздух еще больше повышает производительность насоса.
    Когда среда проходит через диафрагменный насос, обратный клапан открывается и закрывается, так что каждая внешняя камера диафрагмы поочередно заполняется и опорожняется, а обратный клапан реагирует на перепад давления.
    Обратные клапаны с шаровым клапаном могут работать со средами, содержащими мелкие частицы, а обратные клапаны с дисковыми клапанами могут работать со средами, содержащими мягкие частицы, близкие к размеру трубы.
    Когда воздушный распределительный клапан позволяет сжатому воздуху входить в левую камеру диафрагмы, диафрагма выталкивается наружу, образуя ход подачи под давлением, и среда в части подачи под давлением вынуждается покинуть левую внешнюю камеру диафрагмы. клапан, и коллектор, а затем насос Выходной поток.Выпускное отверстие может быть верхним, нижним или боковым. Когда левая камера диафрагмы выталкивается наружу, соединительный шток диафрагмы втягивает правую диафрагму внутрь и втягивает обратный клапан внутрь, чтобы заполнить жидкость. После завершения этого цикла клапан распределения воздуха автоматически изменит положение и переключит воздух на другое. В камере с диафрагмой вышеупомянутое циклическое действие повторяется в обратном направлении, то есть обе камеры диафрагмы, таким образом, будут демонстрировать попеременное действие подачи давления и поглощения жидкости.
    Пневматический мембранный насос — это новый тип конвейерной машины, в которой в качестве источника энергии используется сжатый воздух. Все виды агрессивных жидкостей, жидкостей с частицами, высоковязких, летучих, легковоспламеняющихся, высокотоксичных жидкостей можно откачивать. В настоящее время производство сформировано, и качество продукции положительно оценивается. Основная особенность этого типа насоса заключается в том, что он не должен забирать воду, он может перекачивать жидкости, но также может транспортировать некоторую среду, которая легко течет.Диапазон всасывания высокий, напор можно регулировать (0-50 метров), а давление источника воздуха должно быть больше 1 кг. Cm2 может работать, абсолютная защита от пожара и взрыва, с погружными насосами, самовсасывающими насосами, насосами для примесей, экранированными насосами, буровыми насосами и всеми функциями транспортного оборудования, многими функциями.
    Характеристики
    Пневматический мембранный насос — это объемный насос, который изменяет объем за счет возвратно-поступательной деформации мембраны. Принцип его работы аналогичен плунжерному насосу.Благодаря принципу работы пневматического диафрагменного насоса, пневматический диафрагменный насос имеет следующие особенности:
    (1) Насос не будет перегреваться: сжатый воздух действует как источник энергии и является процессом расширения и поглощения тепла во время выпуска. Когда пневматический насос работает, температура снижается, и вредный газ не выделяется.
    (2) Отсутствие искры: пневматические диафрагменные насосы не потребляют электроэнергию и предотвращают образование статических искр после заземления.(3) Жидкости, которые могут содержать гранулы: из-за объемной работы, а входное отверстие представляет собой шаровой клапан, его нелегко заблокировать.
    (4) Чрезвычайно низкое усилие сдвига на материал: как втягивать во время работы, как выплевывать его, чтобы перемешивание материала было минимальным, и он был пригоден для транспортировки нестабильных веществ.
    (5) Скорость потока можно регулировать. На выходе материала может быть установлен дроссельный клапан для регулирования потока.
    (6) Функция самовсасывания.
    (7) Его можно использовать без опасности.
    (8) Может работать в дайвинге.

    Мембранный разделитель

    Обзор: основной принцип и применение

    Мембранный разделитель делает измерение давления более безопасным и надежным — даже в экстремальных рабочих условиях — и идеально подходит для защиты приборов давления и датчиков процесса. Узнайте об основных принципах разделительной диафрагмы и о том, когда их использовать.

    Часто не проблема, когда технологическая среда входит в прямой контакт с прибором давления.Однако агрессивные среды и окружающая среда могут повредить внутренние части прибора, находящиеся под давлением. В этих случаях разделительная диафрагма может иметь решающее значение между надежными и ненадежными показаниями.

    Назначение разделительной диафрагмы — изолировать прибор для измерения давления от технологической среды. Он часто используется для самых сложных измерительных задач, например, когда окружающая среда очень горячая или холодная, или когда присоединение к процессу трудно прикрепить к измерительному прибору.Мембранные разделители также используются, когда измеряемая среда является агрессивной, вязкой, липкой или легко затвердевающей, или когда процесс химически несовместим с материалом прибора.

    Мембранный разделитель — это тонкая гибкая стенка, отделяющая измеряемую среду от прибора для измерения давления.

    Что такое разделительная диафрагма?

    Обычно подсоединяемый к манометру, технологическому преобразователю или реле давления, разделительная диафрагма представляет собой тонкую гибкую стенку, которая отделяет измеряемую среду от прибора для измерения давления.Пространство между диафрагмой и измерительным прибором заполнено системной жидкостью (передающей жидкостью), которая гидравлически передает давление от гибкой диафрагмы. Поверхность контакта между средой и диафрагмой относительно велика, что обеспечивает более точные измерения давления, особенно при очень низких давлениях (<600 мбар).

    Предотвращая непосредственный контакт среды с элементом измерения давления, разделительная диафрагма также:

    • Устраняет засорение и кристаллизацию в измерительном приборе
    • Минимизирует коррозию
    • Защищает чувствительный элемент от экстремальных температур

    При использовании разделительной диафрагмы измерительный прибор можно использовать при температурах от -130 до + 750 ° F (от -90 до + 399 ° C), а также в агрессивных, коррозионных, гетерогенных, абразивных, высоковязких или токсичных средах.Существуют конструкции мембранных разделителей, материалы и заполняющие жидкости, доступные для многих сложных промышленных применений, таких как производство биоэтанола, производство удобрений и фильтрация сточных вод.

    Зачем использовать разделительную диафрагму

    Правильно спроектированная разделительная диафрагма защищает, но лишь минимально влияет на точность. Таким образом, мембранные разделители продлевают срок службы приборов для измерения давления, что в конечном итоге позволяет пользователям значительно экономить время и деньги.

    Мембранные разделители также позволяют удаленный монтаж от порта давления через капилляр, который специально подходит для вашего уникального применения.А благодаря широкому выбору доступных технологических соединений (фланцевых, резьбовых и т. Д.) Они могут соответствовать многим отраслевым стандартам.

    Опыт и передовой опыт WIKA в области мембранных разделителей

    WIKA производит полную линейку мембранных разделителей для различных отраслей и процессов. Некоторые особенности включают:

    • Смачиваемые материалы из нескольких марок нержавеющей стали и сплавов
    • Многие аксессуары, включая промывочные кольца и порты, седловые и блочные фланцы, капилляры и охлаждающие элементы

    Многие клиенты оценили мембранные разделители WIKA сервис, который приобрел хорошую репутацию на побережье Мексиканского залива по возврату ремонта разделительной диафрагмы менее чем за 24 часа.Ремонт уплотнения также является отличным способом сэкономить деньги, отремонтировав или заменив только поврежденные детали, вместо того, чтобы покупать полностью новый узел передатчика. Мы ремонтируем разделительную диафрагму любой марки и модели любого преобразователя, независимо от производителя.

    Для получения дополнительной информации о всеобъемлющем подразделении мембранных разделителей WIKA свяжитесь с нашими специалистами по давлению.

    Принцип работы мембранного насоса

    Для начала давайте начнем описание с диафрагменного насоса и принципа его работы .Название мембранного насоса происходит от РЕЗИНОВОЙ МЕМБРАНЫ, которую насос использует для достижения своего перекачивающего действия. Диафрагма работает по принципу вытеснения воздуха. Мембрана механически толкается, втягивается и выходит из насосной камеры.

    При сжатии диафрагмы весь воздух вытесняется из камеры диафрагмы. Когда диафрагма расширяется, суспензия или что-то еще перекачивается, всасывается в камеру диафрагмы через впускной трубопровод. То есть ИНДУКЦИОННЫЙ или ВСАСЫВАЮЩИЙ ХОД, ВЫДЕРЖАНИЕ или ВЫГРУЗОЧНЫЙ ХОД просто заставляет диафрагму снова схлопнуться.

    Шлам будет выписан из выпускной линии. Для управления всасыванием и нагнетанием впускная и выпускная линии будут иметь ОДНОХОДОВЫЙ КЛАПАН в каждой из них. Они обеспечивают доступ материала только к нужной линии. На такте всасывания или всасывания вакуум будет держать выпускной клапан закрытым. На такте нагнетания односторонний клапан всасывающей линии не открывается.
    В некоторых случаях для увеличения скорости и производительности насоса может быть добавлена ​​вторая диафрагма, эта вторая диафрагма будет находиться на такте всасывания, а первая — на такте нагнетания.Это также снижает вибрацию и перемещение насоса.
    Энергия, необходимая для перекачивания диафрагмы, может генерироваться различными способами, от ЭЛЕКТРИЧЕСКОГО или ГАЗОВОГО ДВИГАТЕЛЯ до ВОЗДУШНОГО ДВИГАТЕЛЯ.

    Существует большое количество конструкций, которые возможны с пневмодвигателем. Принцип работы мембранного насоса так же прост, как открытие и закрытие двух клапанов с использованием давления воздуха, заставляющего поршень двигаться вперед и назад, или столь же сложен, как тонко сбалансированные лопатки, которые вращаются воздухом.Использование пневмодвигателя в этом типе насоса позволяет использовать его более чем в одном приложении. Пневматические двигатели можно сделать небольшими и легкими, идеально подходящими для использования в качестве переносного насоса. В качестве погружного насоса использование воздуха делает его герметичным агрегатом без внешних движущихся частей. Поскольку он не выделяет пар и не использует электричество, его можно использовать в помещении или рядом с легковоспламеняющимися жидкостями. Эти преимущества делают его очень удобным для использования на обогатительной фабрике, хотя бы в качестве аварийного оборудования.

    У вас есть две опции, которые вы можете использовать для управления объемом через этот насос.Вы можете УВЕЛИЧИТЬ или УМЕНЬШИТЬ СКОРОСТЬ хода диафрагмы, или вы можете УДЛИНИТЬ или УКРАТИТЬ ход диафрагмы, одно из которых увеличит или уменьшит пропускную способность насоса.
    Он хорошо справляется с материалами с высокой плотностью, и до тех пор, пока он находится в хорошем состоянии, он остается надежным, но медленным насосом. Недостатком для некоторых применений является неустойчивое давление на выходе, даже насосы с двойной диафрагмой имеют паузу между циклами нагнетания.

    [Принцип работы] Мембранный манометр | Sino-Instrument

    Манометр с диафрагмой тип MPE используется для измерения газов и жидкостей.

    Применение мембранного манометра MPE охватывает диапазон от 10 мбар до 60 бар.

    Измерительный элемент состоит из одной круглой диафрагмы, зажатой между парой фланцев.

    Положительное или отрицательное давление, действующее на эти мембраны, вызывает деформацию измерительного элемента.

    Величина деформации пропорциональна измеряемому давлению, и она связана с механизмом стрелки.

    Вам может понравиться: Датчики давления / перепада давления с разделительной диафрагмой

    Характеристики мембранного манометра

    SI-D100 Мембранный манометр

    Технические характеристики мембранного манометра SI-D100

    Манометры в соответствии с EN 837-3
    Диапазоны отображения 0… 10 мбар до 0… 40 бар (без заполнения)
    от 0… 60 мбар до 0… 60 бар (заполнено)
    Номинальный размер 100 мм
    160 мм
    Механическая конструкция Корпус из нержавеющей стали с байонетным кольцом
    Соединения в нижнем отверстии канала
    Футеровка из ПТФЭ,
    опционально открытый фланец
    Нержавеющая сталь
    Точность EN 837-3 Класс 1.6
    Класс 2.5 (с защитной пленкой)
    Максимальная нагрузка давлением
    Статическая нагрузка
    Динамическая нагрузка
    Перегрузка
    100% значений полной шкалы
    90% значений полной шкалы
    До 5 раз, макс. 40 бар

    Соединительная резьба и материалы мембранного манометра SI-D100

    Манометры типа 316L с соединением из нержавеющей стали

    доступны с мембраной из нержавеющей стали (от 40 до 250 мбар)

    или диафрагму Duratherm (0.От 4 до 40 бар).

    Кроме того, они могут быть изготовлены с футеровкой из ПТФЭ.

    Опции для SI-D100 Мембранный манометр

    • Отверстие входного порта до Ø 10 мм
    • Гигиеническое соединение,
      • например в соответствии с DIN 11851, от DN 25 до DN 50,
      • с или без клапана боковой очистки
    • Другие соединительные фланцы в соответствии с прежними стандартами DIN
    • Специальная установка или ориентация соединения
    • Специальные шкалы, такие как двойные диапазоны, мелкое деление (с острым указателем) Неподвижный красный указатель на шкале или с внешней регулировкой)
    • Указатель максимума, внешняя регулировка
    • Окно из акрилового стекла или поликарбоната (только для диапазонов отображения ≥ 0… 100 мбар)
    • Микрорегулируемый стрелка, механизм алюминий
    • Мембрана с защитной пленкой:
      • PTFE (> 40 мбар, вакуумная герметичность), уплотнение PTFE;
      • Чистое серебро (> 160 мбар, вакуумная герметичность), уплотнение из фторкаучука;
      • Тантал (> 160 мбар, герметичность по запросу), уплотнение из PFTE, другие по запросу
    • Защита от перегрузки до 10 раз, но макс.40 бар (600 фунтов на кв. Дюйм) для измерительного фланца Ø 100 мм (3,94 дюйма) макс. 2,5 бар (40 фунтов на кв. Дюйм) для измерительного фланца Ø 160 мм (6,3 дюйма)
    • Другая заполняющая жидкость, силиконовое масло для темп. до -40 ° C (фланцевое уплотнение PTFE)
    • Версия для температур> 100 ° C
    • Электрические аксессуары

    Принцип работы мембранного манометра

    Принцип работы мембранного манометра

    А манометр мембранный — прибор,

    , в котором используется диафрагма с известным давлением для измерения давления в жидкости.

    Имеет множество различных применений,

    , например, мониторинг давления баллона с газом, измерение атмосферного давления,

    или запись силы вакуума в вакуумном насосе.

    Мембранный манометр состоит из круглой мембраны,

    изготовлен из листового металла точных размеров, который может быть плоским или гофрированным.

    Диафрагма механически связана с передаточным механизмом,

    , который усиливает небольшие отклонения диафрагмы и передает их стрелке.

    На анимации ниже показан принцип работы манометра.

    Вы можете видеть движение диафрагмы и работу передаточного механизма.

    Рабочее давление прикладывается к нижней стороне диафрагмы, в то время как верхняя сторона находится при атмосферном давлении.

    Перепад давления , возникающий на диафрагме, поднимает диафрагму и приводит стрелку в движение.

    Отклонение диафрагмы очень мало (+/- 1 мм), поэтому для поворота стрелки по всей длине шкалы необходимо использовать умножающее движение с большим передаточным числом.

    Приведение в действие такого передаточного механизма с большим передаточным числом возможно, потому что отклонение диафрагмы может создавать большие силы.

    Применение мембранного манометра

    Манометры с горизонтальной диафрагмой

    позволяют найти подходящие версии даже для сложных типов носителей,

    , например, агрессивные, загрязненные или вязкие среды.

    Корпус байонетного кольца из нержавеющей стали предназначен для приложений,

    , где устойчивый к ржавчине,

    Требуется герметичный корпус с высокой химической стойкостью

    (грязная влажность или коррозионная среда).

    • Для точек измерения с повышенной перегрузкой
    • С корпусом, заполненным жидкостью, подходит для высоких динамических нагрузок и вибраций (модель 433.50)
    • Для газообразных, жидких и агрессивных сред, в том числе в агрессивных средах
    • Также с опцией открытого соединительного фланца для загрязненных и вязких сред
    • Обрабатывающая промышленность:
      • Химическая, нефтехимическая, электростанции, горнодобывающая промышленность,
      • на суше и в море, экологические технологии,
      • машиностроение и строительство заводов общего назначения

    Разница между трубкой Бурдона и мембранным манометром

    Принцип действия манометра заключается в упругой деформации чувствительного элемента манометра.Затем изменение давления передается на указатель с помощью механизма преобразования механизма в часах. Заставьте указатель вращаться, чтобы показать давление. Чувствительным элементом может быть трубка Бурдона, диафрагма, сильфон.

    Таким образом, существенное различие между трубкой Бурдона и мембранным манометром заключается в различных чувствительных компонентах для измерения давления.

    Манометр с трубкой Бурдона:
    Чувствительный элемент трубки Бурдона представляет собой упругую С-образную трубку, изогнутую в круг с овальной площадью поперечного сечения.Давление измеряемой среды действует внутри волновой трубки. Таким образом, эллиптическое поперечное сечение трубки Бурдона будет иметь тенденцию быть круглым. Из-за небольшой деформации трубки Бурдона образуется определенное кольцевое напряжение. Это кольцевое напряжение заставляет трубку Бурдона выдвигаться наружу. Поскольку головка эластичной трубки Бурдона не закреплена, она немного деформируется. Степень деформации зависит от давления измеряемой среды. Деформация трубки Бурдона отображает давление измеряемой среды косвенно стрелкой через механизм.

    Мембранный манометр:
    Чувствительный элемент диафрагмы состоит из двух мембран с соединенными вместе круговыми волнами. Давление измеряемой среды действует внутри полости капсулы. Результирующая деформация может использоваться для косвенного измерения давления среды. Значение давления отображается стрелкой. Капсульный манометр обычно используется для измерения давления газа, и он также может в определенной степени измерять защиту от микродавления и избыточного давления.Когда несколько компонентов, чувствительных к сильфону, сложены вместе, создается большая передающая сила для измерения очень небольшого давления.

    Трубки Бурдона имеют следующие преимущества перед диафрагменными элементами:

    • Они охватывают диапазон малых давлений от 0 до 0,6 бар до диапазонов высокого давления от 0 до 10 000 бар.
    • Они обеспечивают точность до класса 0,1 согласно правилам калибровки.
    • Их проще изготовить.
    • Их можно легко соединить или герметизировать с компонентами, находящимися под давлением.В зависимости от материала и нагрузки давления они либо припаиваются, либо привариваются, либо прикручиваются к ним.

    Мембранные манометры используются, когда манометр с трубкой Бурдона достигает своих пределов.

    FAQ

    Что такое капсульный манометр?

    Капсульный манометр также называется микроманометром. Он подходит для измерения низкого микродавления жидкости, газа или пара, не имеющего риска взрыва, кристаллизации, затвердевания и коррозионного воздействия на медь и медные сплавы.
    Капсульный манометр использует капсулу как чувствительный элемент для измерения малых давлений. Измерьте микродавление и отрицательное давление коррозионного воздействия на медный сплав, взрывоопасный газ отсутствует. Широко используется в вентиляции котлов, газопроводах, топочных устройствах и другом подобном оборудовании.

    Как работает мембранный манометр?

    Мембранный манометр состоит из диафрагменного изолятора и универсального манометра, образующих системный манометр.Пружинная трубка вакуумируется с помощью специального оборудования. И залить людей ирригационной жидкостью. Закройте его диафрагмой. Когда давление P измеряемой среды действует на диафрагму, она деформируется. Рабочее тело, заполненное в системе сжатия, с помощью работы заставляет рабочую жидкость образовывать △ P, эквивалентное P. Пропускание жидкости вызывает соответствующую упругую деформацию-смещение на свободном конце упругого элемента (пружинной трубки) в измерителе давления. В соответствии с принципом работы приспособления для измерения давления, соответствующего ему, отображается измеренное значение давления.

    Что измеряет диафрагма?

    В манометре давление, измеренное диафрагмой, обычно рассматривается как относительное давление. Обычно в качестве относительной точки выбирается атмосферное давление. Упругая деформация диафрагмы под давлением среды. Усилен зубчатым передаточным механизмом манометра. Манометр покажет относительное значение атмосферного давления (высокое или низкое)

    Какие бывают типы манометров?

    1.Манометры можно разделить на прецизионные манометры и манометры общего назначения в зависимости от их точности измерения. Классы точности измерения прецизионных манометров составляют 0,1, 0,16, 0,25, 0,4 и 0,05 соответственно. Уровни точности измерения обычных манометров составляют 1,0, 1,6, 2,5 и 4,0 соответственно.
    2. Манометры делятся на: манометры общего назначения, манометры абсолютного давления и манометры дифференциального давления в соответствии с их указанными стандартами давления.Общий манометр основан на атмосферном давлении. Манометр абсолютного давления основан на абсолютном нулевом давлении. Манометр дифференциального давления измеряет разницу между двумя измеренными давлениями.
    3. Манометр делится на: вакуумметр, манометр вакуума, микроманометр, манометр низкого давления, манометр среднего давления и манометр высокого давления в соответствии с диапазоном измерения. Вакуумметры используются для измерения значений давления ниже атмосферного.Вакуумметры давления используются для измерения значений давления ниже и выше атмосферного. Микроманометр используется для измерения значения давления менее 60 000 Па. Манометр низкого давления используется для измерения значения давления 0 ~ 6 МПа. Манометр среднего давления используется для измерения давления 10 ~ 60 МПа. Измеритель высокого давления используется для измерения давления выше 100 МПа.
    4. Манометр делится по режиму отображения: стрелочный манометр, цифровой манометр.
    5. Манометры подразделяются в соответствии с их функциями использования: манометры можно разделить на манометры с местной индикацией и манометры с контролем сигнала реального времени в соответствии с их различными функциями использования.
    6. Специально измеряемый манометр. Манометры общего назначения, вакуумметры, ударопрочные манометры, манометры из нержавеющей стали и т. Д. Являются приборами для индикации давления и не имеют других функций управления, кроме индикации давления.
    — Корпус противоударного манометра выполнен в виде полностью герметичной конструкции. И в корпусе залито демпфирующее масло (сейчас в основном залито силиконовым маслом). Благодаря своему демпфирующему эффекту он может использоваться в месте измерения вибрации рабочей среды или пульсаций среднего давления (нагрузки).
    -Манометр с электрическим контактным переключателем управления может реализовать функцию сигнализации или управления.
    -Манометр с дистанционным механизмом передачи может выдавать электрические сигналы (например, сигналы сопротивления или стандартные сигналы постоянного тока), необходимые в промышленном строительстве.
    — Изолятор (химический разделитель), используемый в диафрагменном расходомере, может изолировать измеряемую среду от инструмента через изолирующую диафрагму. Для того, чтобы измерить давление сильной коррозии, высокой температуры, легко кристаллизующейся среды.

    Sino-Instrument предлагает более 50 мембранных манометров.

    Примерно 50% из них — это манометр с диафрагмой , , 40% — манометр перепада давления и 40% — датчики давления с разделительной диафрагмой .

    Вам доступны различные варианты манометров с диафрагмой , такие как бесплатные образцы, платные образцы.

    Sino-Instrument — всемирно признанный поставщик и производитель мембранного манометра
    , расположенный в Китае.

    Крупнейшей страной-поставщиком является Китай (материк), который поставляет 100% диафрагменного манометра
    соответственно.

    Sino-Instrument продается через развитую дистрибьюторскую сеть, охватывающую все 50 штатов и 30 стран мира.

    Мембранный манометр наиболее популярны на внутреннем рынке, в Юго-Восточной Азии и на Среднем Востоке.

    Вы можете гарантировать безопасность продукции, выбирая из сертифицированных поставщиков, имеющих сертификаты ISO9001, ISO14001.

    Запросить цену

    Принцип работы мембранного клапана

    Мембранный клапан

    предназначен для использования диафрагмы в качестве открывающей и закрывающей детали для закрытия канала потока, отсечки потока, а также полости корпуса клапана и полости крышки клапана, разделенных отсечным клапаном.

    Мембрана обычно используется из резины, пластика и других эластичных, коррозионно-стойких, непроницаемых материалов. Корпус клапана изготовлен из пластика, пластика, армированного стекловолокном, керамического или металлического материала футеровки. Полезная модель имеет преимущества простой конструкции, хороших герметизирующих и антикоррозионных характеристик, а также небольшого сопротивления жидкости. Для низкого давления, низкой температуры, сильной коррозии и содержащей взвешенную материальную среду.

    В зависимости от конструкции различают коньковый, отрезной, воротный и так далее типа.По режиму движения делится на ручной, пневматический, электрический.

    Принцип работы и состав

    В мембранном клапане

    используется коррозионно-стойкая футеровка корпуса клапана и коррозионно-стойкая мембрана вместо компонентов сердечника клапана, а движение мембраны играет регулирующую роль. Мембранные клапаны изготовлены из чугуна, стали или нержавеющей стали и покрыты коррозионно-стойкими или износостойкими материалами, диафрагменной резиной и политетрафторэтиленом.Футеровка диафрагмы коррозионная стойкость, подходит для сильных кислот, сильных щелочей и других сильных коррозионных сред.

    Мембранный клапан простой конструкции, гидравлического сопротивления, пропускной способности, чем у других типов клапанов с такими же характеристиками; отсутствие утечки, может использоваться для регулирования среды с высокой вязкостью и взвешенными частицами. Мембрана отделяет среду от верхней полости штока клапана, так что уплотняющая среда не вытекает. Однако из-за ограниченности материала диафрагмы и футеровки сопротивление давлению и термостойкость плохие, обычно подходят только для 1.Номинальное давление 6 МПа и ниже 150 ° C.

    Характеристика потока мембранного клапана близка к характеристике быстрого открытия, приблизительно линейна до хода 60% и незначительно изменяется после хода 60%. Пневматический мембранный клапан также может быть оснащен сигналами обратной связи, позиционером и устройствами позиционирования для удовлетворения потребностей автоматического управления, программного управления или регулирования расхода. Сигнал обратной связи пневматического мембранного клапана использует технологию бесконтактного измерения. Этот продукт использует мембранный тип для толкания воздушного цилиндра, заменяет поршневой воздушный цилиндр, устраняет поршневое кольцо, которое легко повредить, вызывает утечку, которая не позволяет толкать клапан, чтобы открыть и закрыть злоупотребление служебным положением.Когда источник воздуха выходит из строя, маховик может открывать и закрывать клапан.


    Ищете мембранный клапан? Свяжитесь с нами, и мы поможем выбрать наиболее подходящий!

    Диафрагма

    | Определение, функция и расположение

    Диафрагма , куполообразная, мышечная и перепончатая структура, разделяющая грудную (грудную) и брюшную полости у млекопитающих; это основная дыхательная мышца.

    легкие человека

    Легкие служат газообменным органом для процесса дыхания.

    Британская энциклопедия, Inc.

    Британская викторина

    Человеческое тело

    Возможно, вы знаете, что человеческий мозг состоит из двух половин, но какая часть человеческого тела состоит из крови? Проверьте обе половины своего разума в этой викторине по анатомии человека.

    Мышцы диафрагмы возникают из нижней части грудины (грудины), шести нижних ребер и поясничных (поясничных) позвонков и прикрепляются к центральному перепончатому сухожилию.Сокращение диафрагмы увеличивает внутреннюю высоту грудной полости, тем самым снижая ее внутреннее давление и вызывая вдыхание воздуха. Расслабление диафрагмы и естественная эластичность легочной ткани и грудной клетки вызывают выдох.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
