Что такое тилт-шифт оптика и для чего она нужна? | Сайт профессионального фотографа в Киеве

Мысли о покупке тилт-шифт объектива у меня появились, когда я решил проапгрейдить Samyang 14mm f2.8. Ведь интерьерная фотография — одно из направлений коммерческой фотографии, где использование тилт-шифт оптики имеет смысл. Я встретился с одним знакомым, попробовал Canon TS-E 24mm f3.5L II и понял, что для моих практических задач покупка такого стекла будет неоправданной и чрезмерной. Вместо тилт-шифта купил Canon 14mm f2.8L II.

Теперь давайте по порядку.

Что из себя представляют tilt and shift объективы?

Это объективы позволяют вам наклонять (tilt) или сдвигать (shift) оптическую плоскость фокусировки. Иными словами, вы можете смещать линзы внутри объектива относительно матрицы вашего фотоаппарата. Смещение происходит с помощью небольших фиксаторов на корпусе объектива.

Устройство таких объективов традиционно сложное. В них очень много оптических элементов и в дополнение к ним реализован сложный механизм вращения и фиксации оптики в различных плоскостях.

В добавок к этому, такая оптика обычно предназначена для использования на полнокадровых камерах, но по факту покрывает площадь матрицы среднего формата. Причина в том, что для возможности смещения, оптика должна покрывать значительно большую площадь, чем при обычном использовании.

Для чего такие сложности?

Тут мы подходим к самому главному, ведь тилт-шифт объективы в среднем стоят 1500-2000 долларов и не обладают ни зуммированием, ни автофокусом. Зачем нужны такие объективы?

Всё сводится к двум вещам:

  • Управление фокусом
  • Управление перспективой

Наклон оптической оси (tilt) позволяет изменять плоскость фокусировки.

С обычными объективами мы привыкли, что для того, чтобы два и более объектов были в поле резкости, они должны находится от камеры на одном расстоянии. Классический пример, если выставить в ряд бутылки и поставить их под углом к камере, то ближайшая бутылка будет резкой (если мы на ней сфокусируемся), а все последующие будут уходить в расфокус по мере удаления от камеры. Если вы сдвинете оптическую ось в тилт-шифт объективе под нужным углом, то вы сможете сделать все бутылки резкими на такой фотографии.

Каким именно должно быть положение объектива относительно снимаемого объекта, описывает принцип Шаймпфлюга или же этот эффект достигается методом научного тыка. Так или иначе, вы должны понимать, что для этого камера устанавливается на штатив и это занимает время.

Используется такой приём в предметной фотосъёмке: для ювелирных изделий, съёмке еды (food съёмка), beauty съёмках.

Сдвиг оптической оси (shift) позволяет выравнивать перспективу кадра.

При смещении оптической оси объектив остаётся под обычным углом к камере, но съезжает в сторону от фотоаппарата. Так это выглядит механически. Эффект, который вы получаете, — это сдвиг всего изображения в видоискателе.
Классический пример использования: камера направляется на какое-то здание под прямым углом. Вы получаете ровные, не заваленные, стены, но в кадре при этом видите только его нижнюю часть. Потом на объективе вы крутите рычажок, отвечающий за сдвиг (shift) объектив приподнимается относительно камеры, а в видоискателе вы видите здание целиком и без обычных завалов.

С обычным объективом для того, чтобы снять здание целиком с той же точки, вам нужно было бы изменить наклон камеры и посмотреть вверх. Это неизбежно бы привело к завалу перспективы изображения. Функция shift позволяет поставить камеру под прямым углом к зданию, сместить объектив относительно матрицы фотоаппарата и получить ровную перспективу.

Применяется в архитектурной и интерьерной фотографии. Аналогичный эффект можно получить программно, но естественно с некоторыми потерями.

Но и это не всё. Тилт-шифт объективы можно ещё вращать вокруг своей оси. Если оптический сдвиг (shift) провести в горизонтальной плоскости, то вы получите удобный инструмент для склейки панорам. Выглядит это так: камера устанавливается на штатив (с тилт-шифтами только так и работают) и делается серия кадров со сдвигом линз влево-вправо от центра изображения (вертикально тоже можно, но реже используется). Потом такая панорама склеивается в одно изображение и вы получаете среднеформатную фотографию с помощью вашего полнокадрового фотоаппарата.

Это применяется в архитектурной, интерьерной, пейзажной и также предметной фотографии.

Говоря о коммерческих съёмках с применением тилт-шифт объективов, нужно перед названием каждого направления нужно добавлять hi-end.

Такой уровень дотошности в съёмочном процессе может быть оправдан:

а) большими гонорарами за каждую фотографию
б) вашим энтузиазмом в любительской съёмке.

Для рядовых заказов в этих же направлениях есть куда более простые способы достичь похожих результатов. Перспектива при фотосъёмке недвижимости выравнивается программно, большая глубина резкости в предметной съёмке обеспечивается более широкими фокусными расстояниями в совокупности с кропом изображений или же фокус-стекингом. Тилт-шифты позволяют получать снимки высокого разрешения и детализации, где это востребовано — вопрос, т. к. 99% современных коммерческих съёмок проводятся с целью публикации фотографий в интернете. А там, где нужна широкоформатная печать, программных методов обработки фотографий уже достаточно. Но опять же, это может быть оправданно в сфере hi-end фотографии для мировых брендов.

В видео ниже я расскажу о принципе работы tilt-shift объективов, сферах их применения, а также рассмотрю большинство актуальных моделей такой оптики.

И ещё, я таки купил тилт-шифт 24мм:

Обзор широкоугольного тилт-шифт-объектива Canon TS-E 17mm f/4L с механизмами наклона и сдвига

Дата анонса февраль 2009 г.
Тип объектива широкоугольный тилт-шифт
Информация на сайте производителя canon.ru
Средняя цена
Розничные предложения

В любом ряду объектив tilt-shift, или объектив с механизмом наклона и сдвига, будет стоять особняком. Он будет привлекать внимание как необычным внешним видом, так и возможностями. Механизм сдвига позволяет получать снимки без перспективных искажений, а механизм наклона позволяет располагать плоскость глубины резкости не перпендикулярно оптической оси. На примере объектива Canon TS-E 17mm f/4L мы попробуем разобраться, в каких ситуациях это будет преимуществом, а также оценим сам объектив.

Технические характеристики

Модель Canon TS-E 17mm f/4L
Байонет Canon EF
Угол поля зрения (по горизонтали, по вертикали, по диагонали) 93°, 70° 30′, 104°
Конструкция объектива 18 элементов в 12 группах
Число лепестков диафрагмы 8, скругленные
Минимальная диафрагма F22
Минимальная дистанция фокусировки 0,25 м
Максимальное увеличение 0,14×
Информация о расстоянии предоставляется
Диаметр фильтра не устанавливаются
Максимальные диаметр и длина ∅88,9×106,9 мм
Вес 820 г

Конструкция, дизайн, управление

Оптическая схема объектива насчитывает 18 элементов в 12 группах, а из особенностей можно отметить наличие четырех сверхнизкодисперсионных линз и одной асферической линзы с покрытием SWC.

Лабораторный тест

17 мм — действительно широкий угол на полном кадре. А здесь создатели умудрились еще и снабдить его механизмами сдвига и наклона. Посмотрим, как оптическая конструкция сказывается на измеряемых параметрах изображения.

«Сухие» цифры из лаборатории, характеризующие разрешение, рисуют не самую радужную картину. Выше 80% поднимается лишь центр изображения — и только на диафрагме 10. Край изображения с лучшим показателем в 75% получается на том же значении относительного отверстия. Открытые диафрагмы выдают очень средний результат: около 70% и даже ниже для края кадра, несмотря на то, что открытая диафрагма в случае данного объектива — это f/4.

Разрешение Хроматические аберрации
центр кадра край кадра центр кадра край кадра
На всех скриншотах верхний ряд: f/4 — f/5,6 — f/8, нижний ряд: f/10 — f/13 — f/16

Реабилитируется объектив в вопросах хроматических аберраций — они либо отсутствуют, либо находятся на пренебрежительно низком уровне. Отметим еще волнообразные искажения на самых углах кадра.

Практическая съемка

Нестандартный объектив требует особого подхода. Поначалу наличие новых уровней контроля изображения обескураживает, поэтому первым делом я решил спокойно и обстоятельно познакомиться с самим механизмом сдвига/наклона и только затем приступил к практическим съемкам.

Начнем со «сдвига». Как известно, чтобы в снимке, скажем, высокого здания не было перспективных искажений, то есть чтобы оно не сужалось на снимке в верхней части кадра, нужно держать оптическую ось объектива строго параллельно земле. Однако в таком случае значительная часть кадра, почти половина, будет занята второстепенным передним планом, землей, а само здание рискует просто не уместиться в кадр. А при наличии механизма сдвига фотограф как раз получает возможность оставить в кадре меньше переднего плана, зато захватить больше самого здания без получения перспективных искажений.

Данная возможность иллюстрируется на демонстрируемой паре снимков. Левый снимок сделан так, как он выглядел бы с применением обычного широкоугольного объектива — с наклоном оптической оси вверх. Правый снимок имеет параллельную земле оптическую ось и «сдвинут» вверх. Сама такая возможность появилась благодаря значительно большему покрытию кадра у Canon TS-E 17mm f/4L по сравнению со стандартными полнокадровыми объективами. То есть в стандартном положении матрица фотоаппарата фиксирует только центральную часть круглой проекции объектива, а благодаря механизму сдвига может фиксировать, к примеру, верхнюю часть.

В зависимости от предпочтений фотограф может захватить больше низа или верха без нарушения перспективы у здания. Аналогичного эффекта можно добиться и при обработке, однако нужно учитывать два важных момента. Во-первых, для получения аналогичного кадра потребуется использовать более широкоугольный объектив, так как программная коррекция перспективы «отрезает» значительную площадь изображения, пропорциональную степени завала объекта. В результате снимаемый объект может просто не влезть в прямоугольник изображения. Во-вторых, при программной обработке часть изображения сжимается, а часть — растягивается, и в этих областях фактическое разрешение окажется значительно ниже. Для любительских кадров в этом не будет ничего страшного, а вот для профессиональной работы такой подход не очень уместен.

Механизм сдвига дарит еще одну интересную возможность: создание панорам из снимков, сделанных с разным значением сдвига.

Благодаря тому, что оптическая ось между тремя снимками не поворачивается, снимки легко стыкуются друг с другом и прямые линии в кадре остаются прямыми. Другими словами, результирующее изображение крайне близко к тому, которое можно было бы получить с еще более широкоугольного объектива — 11-12 мм.

Благодаря этим своим особенностям широкоугольные тилт-шифт-объективы нашли широкое применение в архитектурной и интерьерной фотографии, а также в пейзажной съемке.

В случае с TS-E 17mm f/4L пользоваться этим инструментом было достаточно просто, но необходимо учитывать ряд особенностей. Во-первых, объектив неавтофокусный, но с подтверждением фокусировки, однако она работает только при незадействованном механизме сдвига. Во-вторых, экспозамер камеры тоже работает корректно только тогда, когда механизм сдвига находится в нейтральном положении. Так что алгоритм съемки выглядит следующим образом: фокусировка на объект, блокировка экспозиции или настройка ручного режима съемки, сдвиг, нажатие на спуск.

С механизмом наклона дела обстоят несколько сложнее. Помимо вышеперечисленных особенностей (некорректный экспозамер и отсутствие подтверждения фокусировки) у данного механизма есть еще одна: при активации сдвига фокус с объекта уползает. При столь малом фокусном расстоянии поймать объект в фокус на глаз невозможно — приходится пользоваться режимом Live View в максимальном увеличении для точного попадания в резкость. При таком подходе штатив представляется крайне необходимым. В каких же случаях нам вообще может потребоваться такая возможность?

Возьмем ситуацию, когда интересующие нас объекты находятся на разном расстоянии от камеры и в разных частях изображения, как в указанном примере. Даже на 17 мм мы наблюдаем видимую разницу в резкости между бутылками на диафрагме f/4. Даже если зажать диафрагму до f/11, ситуация, конечно, улучшится, но разница в резкости все равно сохранится. Если же плоскость фокусировки наклонить, то в нее смогут попасть несколько объектов с одинаковой степенью фокуса. Такой подход дает хорошие результаты на закрытых диафрагмах, но в случае с f/4 на данном объективе качество изображения было неидеальным.

Функция очень интересная, но требующая высокого внимания при использовании. В широкоугольном исполнении объектива она наиболее востребована в пейзажной съемке, когда хочется получить передний план в нижней части кадра и дальний план в верхней части кадра одинаково резкими.

Другой возможностью использовать данный механизм является намеренный наклон плоскости резкости таким образом, чтобы в нее попадал исключительно нужный объект, а все остальные при этом из плоскости заметно выпадали. С этим механизмом можно добиться такой степени размытия изображения, которая недостижима на обычных широкоугольных объективах. Это дает значительную свободу в применении художественных эффектов размытия, а также делает возможным популярный во многих кругах эффект миниатюры.

Такое использование механизма наклона гораздо легче в использовании, так как появляется возможность использовать его без штатива и режима Live View — правда, определенный опыт использования объективов с ручной фокусировкой все равно приветствуется.

Теперь, когда мы определились с возможностями объектива и сферами его применения, обратимся к качеству изображения и проведем более привычные практические тесты.

Для тилт-шифт-объектива точная геометрия, пожалуй, важнее, чем для большинства других оптических инструментов. Дело в том, что в популярных редакторах изображений профиль данного объектива отсутствует. Данное «недоразумение» вызвано тем, что информация о степени сдвига или наклона не передается объективом и не записывается в файл. Соответственно, редактор не имеет возможности вслепую применять какие-либо корректирующие значения. Конечно, остается возможность вручную исправлять те или иные виды искажений, но это не очень просто, когда задействован механизм сдвига. К счастью, у TS-E 17mm f/4L с геометрией все отлично, видимых искажений я не нашел.

Забегая вперед отмечу, что изображения с Canon TS-E 17mm f/4L характеризуются практически полным отсутствием хроматических аберраций, даже в углах и даже при задействованных механизмах наклона и сдвига.

Самая широкая диафрагма объектива — f/4 — характеризуется заметным виньетированием, которое становится исчезающе малым при закрытии на одну ступень. Резкость изображения в центре кадра выглядит неплохо начиная с f/4, в первую очередь за счет высокого микроконтраста, что отчасти компенсирует среднюю разрешающую способность «стекла». По мере закрытия диафрагмы заметной разницы не наблюдается. Углы изображения выглядят неплохо, но лучшую резкость показывают после f/8. Эти наблюдения справедливы для Canon TS-E 17mm f/4L, снимающего в режиме обычного широкоугольника. Изменится ли что-то при задействовании механизма сдвига?

Первое, что бросается в глаза при максимальном сдвиге вверх — мощное затемнение в верхней части кадра, которое будет не так просто побороть при обработке, поскольку его степень составляет, по разным оценкам, до 10 ступеней. Резкость в режиме сдвига также претерпевает изменения: резкость в углах выправляется на f/11 и достигает пика на f/16.

Объектив хорошо держит контровой свет, не теряет контрастности. Источники света формируют красивую восьмиконечную звезду с аккуратными одинаковыми лучами. Единственный, но весьма заметный недостаток — большое количество «зайцев» самых разнообразных форм и размеров, причем и когда источник света находится в кадре, и когда вне его. Этому, к сожалению, способствует крайне выпуклая форма передней линзы и отсутствие бленды.

Добавлю, что кроме механизмов наклона и сдвига в объективе есть еще и два независимых поворотных блока, что позволяет осуществлять сдвиг влево/вправо/вверх/вниз вместе с наклоном влево/вправо/вверх/вниз в любых комбинациях. Надо отметить, что так реализованы далеко не все тилт-шифт-объективы, и это стоит отнести к явным преимуществам Canon TS-E 17mm f/4L.

Во время практической съемки конструкция объектива показалась удобной. Закручивающиеся регуляторы положений у Canon большие и удобные для использования. Скажем, у Samyang/Ronikon их регулировка в силу малого размера давалась нелегко, часто приводя к сдвигу объектива на штативе или сдвигам фокусировки. Механизм сдвига осваивается достаточно быстро, а вот механизм наклона требует очень взвешенного подхода и подготовки при съемке — качественного результата можно добиться только со штативом и с Live View.

Выводы

Объектив Canon TS-E 17mm f/4L показал массу возможностей с хорошей реализацией и неплохим качеством изображения. Конечно, его возможности не безграничны: максимальные значения сдвига и наклона приводят к ощутимой деградации изображения. Так что в большинстве случаев рецепт впечатляющей и качественной фотографии на Canon TS-E 17mm f/4L — прикрытая диафрагма и неэкстремальное использование механизмов сдвига и наклона. Жанры, в которых напрашивается использование этого объектива, вполне способствуют такому подходу к съемкам — основательному, неторопливому, с большой глубиной резкости.

Что касается цены, то низкой ее не назовешь, но список уникальных возможностей, идущих в комплекте с данным объективом, ее оправдывает.

Canon TS-E 17mm f/4L отправлялся со мной в поездку по Армении вместе с тремя другими тестируемыми объективами Canon, фотографии можно посмотреть в альбоме.

Галерея

Посмотрите общую галерею фотографий. Вы можете нажать на любой понравившийся вам снимок, а потом листать фотографии стрелками.

Как шифт-объектив может помочь изображениям

Шифт-объективы позволяют совершить угловое смещение перспективы. В таких объективах часто имеется функция наклона, как на популярных tilt-shift объективах (наклон + сдвиг). Сдвиг помогает в работе со схождением и расхождением линий в картине, перемещая элементы объектива в одну сторону от раскрытия тела камеры. Так как большинство шифт-объективов могут поворачиваться на 180 градусов, этот сдвиг может быть сделан вверх, вниз, влево, вправо и на несколько участков между ними. Шифт-объективы полезны в архитектурной фотографии, потому что они позволяют сохранять прямыми линии, которые стремятся сходиться или расходиться в зависимости от расстояния и угла наклона камеры относительно объекта съемки.

Еще одно использование для шифт-объектива — съемка фотографий для их последующей склейки или панорамных изображений. Смещение объектива в этом случае поможет уменьшить количество изгибов, обычно наблюдаемых в склеенных изображениях, снятых под широким углом. В то время как с таким положением вещей может справиться и компьютер, все-таки не стоит недооценивать преимущество использования шифт-объективов.

Рассмотрим пример фото здания в центре Белвью, штат Вашингтон. Первые два снимка сделаны на Canon 7D и Canon TS-E 24mm F3.5 L II и состоят из пяти изображений, склеенных вместе с помощью PhotoMerge в Photoshop CS5.

Первое фото ниже (полное изображение) включено для того, чтобы вы могли видеть разницу в зоне покрытия. Название здания было размыто по просьбе владельца недвижимости (а также номерной знак).

Изображение, снятое без сдвига

Изображение снято со сдвигом вверх

А теперь давайте рассмотрим изображение, которое было сфотографировано немного дальше и посмотрим, как смещение перспективы в компьютере влияет на объект съемки. Следующие два изображения были кадрированы, чтобы показать одну и ту же область в центре кадра, а затем, используя настройку Perspective в Photoshop CS5, отредактировали фото так, чтобы линии здания были прямыми.

Изображение без сдвига

И обрезанное изображение сдвинулось вверх

Разглядывая более мелкие 600-пиксельные изображения, вы можете заметить разницу?

Джип на изображении без сдвига

И джип в версии со сдвигом

В версии, где нет сдвига вверх, в результате действий для исправления перспективы получаются сплющенные объекты у нижней части кадра, что в то же время компенсирует верхнюю часть в постобработке. Компенсацию можно настроить также с помощью инструмента Transform, сделав угловое смещение изображения вниз, тем самым удлинив его и сделав автомобили нормального размера. Тем не менее, эта трансформация, пока возможно, уходит все дальше и дальше от исходного содержания изображения (в вопросе качества). Вы также можете заметить небольшую деформацию столбов в несмещенной версии из-за изменения перспективы.

Преимущество использования шифт-объектива для подобного типа работы будет заключаться в уменьшении количества постобработки на компьютере. Разумеется, эксперт Photoshop может сделать такие фотографии и отредактировать их, доведя практически до совершенства, но это не относится к нашей теме. Как и в большинстве случаев в жизни, лучший способ выработать правильный подход к делу — это делать все так, как нужно, начиная с самого первого раза, если это вообще возможно. Использование шифт-объектива помогает впоследствии избавиться от надобности длинно и нудно работать с фотографиями на компьютере.

Легкий способ сделать тилт-объектив для беззеркалок Sony

Фотограф Улдис Плинте рассказал как можно получить тилт-объектив за скромную сумму с помощью переходника, вместо покупки дорогой специализированной оптики.

Сейчас беззеркальные камера уже стали очень популярными. Одна из вещей, которые обожают пользователи, это их компактные размеры и вес. Есть и еще один плюс — возможность легкой адаптации других объективов с помощью специальных переходников.

С технической стороны, рабочий отрезок в 18мм у камер Sony позволят устанавливать практически любые объективы, например Canon, Nikon, M42 и т.п.

Глядя на фирменную линейку оптики Sony невозможно обнаружить родной тилт-шифт объектив. Можно использовать подобные объективы из других систем, но стоят они очень дорого, часто имеют большой вес и габариты. Есть и обходной путь.

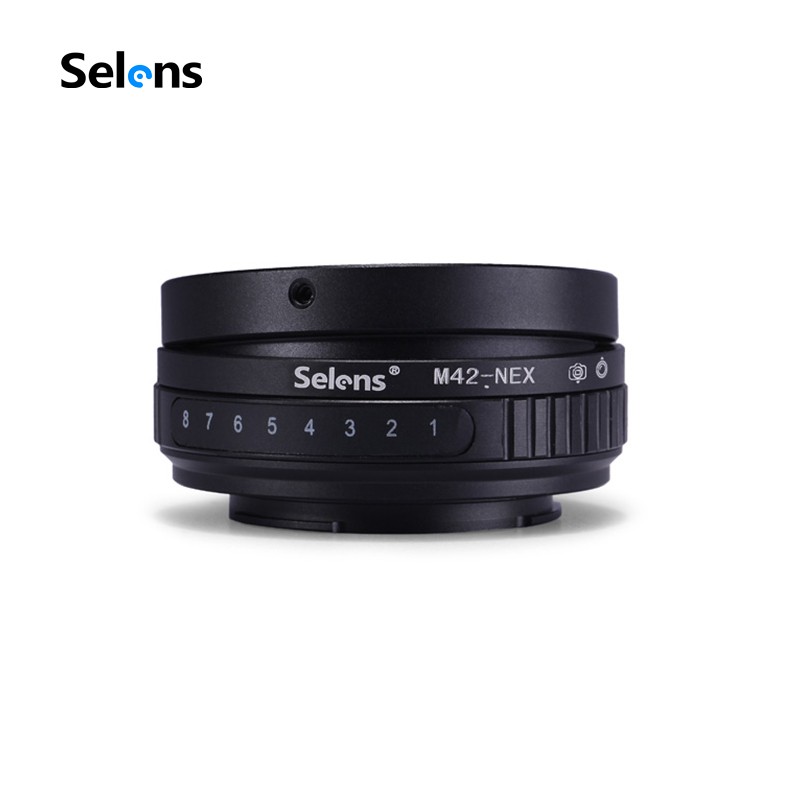

Я нашел тилт-адаптер для камер с байонетом Sony Е, с помощью которого можно устанавливать объективы с резьбой M42. Его цена около $30 и вес 130 г. Адаптер обеспечивает максимальный наклон в 8 градусов, это именно то, что я хотел, он дает возможность менять фокальную плоскость и боке. Хотя у адаптера нет возможности сдвига, то есть он просто «тилт», но не «шифт», он достаточно хорош для тех вещей, которые мне от него нужны.

Из массы объективов с резьбой M42 у меня уже был Гелиос 77М-4 50mm f/1.8, который я купил из-за его закрученного боке и вполне приемлемой резкости на широко открытой диафрагме. Этот объектив должен хорошо подойти к адаптеру (он, кстати стоит около 35-70 долларов).

На на изображении слева видно как выглядит Sony A7 II с адаптером и объективом, который наклонен на максимальное значение в 8 градусов влево, а на правом — 8 градусов вниз.

Подобный комплект позволяет использовать только ручную фокусировку, но для меня это не показалось проблемой. У камер Sony есть функция фокус-пикинга и увеличения части изображения для более точной фокусировки, а второе поколение A7 имеет внутрикамерную стабилизацию, что тоже очень сильно помогает.

Вот несколько примеров, сделанных при максимальном наклоне 8 градусов и широко открытой диафрагме f/1.8.

Об авторе: Улдис Плинте фотограф из Латвии, другие его работы можно увидеть в его инстаграме и на странице Facebook.

Тилт-шифт объектив — особенности, достоинства и недостатки

Тилт-шифт объектив («наклон» и «сдвиг») — специализированный объектив предназначенный для съемки с эффектом искажения перспективы. Наклон и сдвиг позволяют фотографу менять положение световых лучей, проходящих через объектив, относительно матрицы фотокамеры, изменяя тем самым резкость и перспективу в кадре. Потребность в искажении перспективы возникает при съемке объектов, обладающих протяженными прямыми вертикальными очертаниями, например, архитектурных сооружений или плоских предметов, расположенных в разных плоскостях. При горизонтальном расположении камеры параллельные вертикальные линии останутся параллельными на изображении. Схождение вертикальных линий возникает при отклонении объектива камеры и центра изображаемого круга от горизонта.

Эффект tilt/shift объектива состоит в способности передавать изображение, расположенное выше или ниже горизонта. Для этой цели используются широкоугольные тильт-шифт объективы с полем изображения большим, чем требуется для кадра 24х36 мм. Многие оптические эффекты, производимые такими объективами, невозможно выполнить в цифровом виде, что делает тилт-шифт объективы незаменимыми для ландшафтной или архитектурной съёмки.

Конструкция такого объектива позволяет делать смещение по вертикали и горизонтали относительно присоединительной оправы в перпендикулярной к оптической оси плоскости. Кроме смещения схема объектива допускает поворот вокруг оптической оси и последующей фиксацией. Диафрагма тилт-шифт объектива может быть постоянной или переменной. В простых фотоаппаратах диафрагма устанавливается  вручную и может иметь фиксацию. В более сложных конструкциях используется диафрагма с механизмом для предварительного выбора значения относительного отверстия. В самых современных фотоаппаратах высокого класса установка значения диафрагмы автоматизирована.

Фотографы подбирают объектив в зависимости от вида съемки и ожидаемого эффекта. В частности, тилт-шифт объектив, как сказано выше, дает возможность фотографу выровнять искажение перспективы и снимают  ограничения по глубине резкости и перспективе. Благодаря сдвигу фотограф может изменить положение изображения относительно сенсора цифровой камеры. При этом центр перспективы объектива не будет соответствовать центру перспективы кадра, благодаря чему возникает эффект, напоминающий кадрирование в боковой части изображения. Вращение поворачивает плоскость наиболее резкого фокуса таким образом, что теряется ее перпендикулярность к оптической оси объектива. Это создает клиновидную глубину резкости с увеличением ширины по мере удаления от камеры. Эффект вращения не только увеличивает глубину резкости, он позволяет фотографу переопределить её положение для оптимального соответствия предмету съёмки. Изображение, которое создается на цифровом сенсоре, представляет собой центральное прямоугольное кадрирование кругового изображения. У большинства объективов оно имеет размеры, которые лишь немного превосходят размеры сенсора. У сдвиговых объективов изображаемый круг значительно больше, что позволяет фотографу сдвигать его для желаемого кадрирования заданного прямоугольника.

Сдвиг применяется для изменения перспективы либо для расширения угла зрения. Тилт-шифт объективы обладают дополнительным преимуществом — в центральной позиции обычно обеспечивается более качественное изображение на краях, как это происходит в полнокадровых объективах на камерах с кроп-фактором. Это приводит к  меньшей размытости и виньетированию, менее выраженным искажениям.

Объективы со смещением или наклоном намного больше и тяжелее по сравнению с обычными объективами с сопоставимым фокусным расстоянием и максимальной диафрагмой. Чем больше сдвиг, тем больше будет снижено качество кругового изображения, хотя оно может не уступать качеству на обычном объективе. По оптическим характеристикам tilt/shift объектив с фокусным расстоянием  24 мм близок к обычному объективу с фокусным расстоянием 16 мм, так как размер изображаемого круга будет аналогичным. Поэтому, 24-мм tilt/shift объектив уступает по оптическому качеству обычному 24-мм объективу, так как объективы с более широким углом зрения не могут обеспечить лучшее оптическое качество.

Тилт-шифт объективы делают архитектурные объекты более выраженными и еще более возвышенными, чем при восприятии невооруженным глазом. Такой эффект имеет практическую пользу в условиях, когда отдаление от здания на достаточное расстояние для придания нужной перспективы невозможно. Иногда небольшая сходимость линий желательна, так как идеально параллельные вертикальные линии в некоторых ситуациях выглядят неестественно. Используя ряд фотографий полученных тилт-шифт объективом можно создавать цифровые панорамы. Преимущество такого метода состоит  в постоянном оптическом центре объектива, что позволяет избежать необходимости применения панорамной головки для компенсации погрешности параллакса на переднем плане. Ещё одним достоинством метода является то, что последний составной снимок будет иметь прямоугольную перспективу исходного объектива. От применения  тилт-шифт объективов больше выигрывают кроп-сенсоры, чем полнокадровые сенсоры. Для панорам и на полнокадровых сенсорах, и на кроп-сенсорах достигается широкое соотношение сторон 2:1 и 3:1 с довольно большим разрешением.

Автор: FC,
09.01.2014 г.

Тилт-шифт оптика | Rybinskasfalt.ru

Тилт-шифт оптика

Кроме привычных нам «зумов» и «фиксов» существует ещё одна категория объективов – тилт-шифт объетивы, которые используются в некоторых ситуациях.

В переводе с англ. слово Tilt-shift обозначает «наклон, сдвиг». В случае с этими объективами подразумевается дополнительная степень свободы, которая доступна благодаря особой конструкции такого объектива. Так, сдвиг позволяет фотографу изменять положение изображения, прорисовываемого объективом, относительно матрицы камеры, а это в свою очередь влияет на резкость и перспективу кадра. Компании Canon и Nikon также выпускают подобные объективы. В настоящее время доступны тилт-шифты с фокусным расстоянием 24 мм, 28 мм, 35 мм, 45 мм и 90 мм, при этом настройка фокуса у них – только ручная.

Рассмотрим функции сдвига и наклона подробнее.

Шифт, т.е. сдвиг подразумевает собой возможность сдвигать оптическую ось объектива, тем самым управляя перспективными отклонениями. Это качество полезно в таком жанре, как архитектурная фотосъёмка, где во главе угла стоит сохранность прямых линий и их параллельность относительно друг-друга. Для архитектуры лучше всего подходят объективы с фокусным расстоянием 24 мм, 28 мм, 35 мм и 45 мм.

Как мы обычно фотографируем здания?

Если перед нами встала задача сфотографировать большое строение в непосредственной близости от него, первое что мы сделаем – откорректируем наклон камеры, снимая снизу, в результате чего обязательно получим примерно вот такой снимок:

Как видите, фотография воспроизводит перспективные искажения: параллельные линии не параллельны друг другу и тянутся ввысь. В профессиональной архитектурной фотосъёмке такие искажения не допустимы.

Чтобы сделать линии параллельными друг другу, нужно чтобы плоскость матрицы была параллельна плоскости фотографируемого объекта, правда в этом случае нам не удастся разместить объект полностью в кадре.

Можно пойти двумя путями – либо отойти дальше и фотографировать на длинном фокусе, либо воспользоваться тилт-шифтом.

Благодаря своему строению, тилт-шифты позволяют сдвигать оптическую ось, меняя расположение формируемого изображения относительно матрицы фотокамеры.

Как результат, мы получаем возможность запечатлеть в кадре объект полностью и с параллельными линиями, т.е. без типичных перспективных искажений.

Тилт, т.е. наклон – ещё одна функция такого объектива, которая управляет резкостью кадра, за счёт наклона оптической оси объектива. Эта особенность востребована в предметной фотосъёмке, но также широко используется при создании художественных портретов и немного, в пейзажном жанре. Как правило, лучше всего подходят модели с фокусным расстоянием 85-90 мм.

Фокусируясь на предмете, который установлен под углом к фотографу, большая часть диафрагм способна выделить лишь определённую часть данного объекта. Например, фотографируя «макро», трудно получить максимально широкую глубину резкости даже на минимальных отверстиях диафрагмы

Снимая предметку для какого-нибудь каталога, первое что требуется – получить резкое, детализованное изображение с фокусом по всему полю кадра, чтобы потенциальный покупатель имел полное представление о том что он хочет приобрести. Но, как правило, самый дальний край объекта уходит в расфокус, и если там есть какая-либо важная деталь, то разглядеть будет его достаточно проблематично. Эта проблема приобретает дополнительную актуальность при съёмке под обтравку. Обтравить такое изображение будет трудно.

Именно для получения максимально резкого изображения предмета по всему полю кадра и используется функция наклона (Shift).

В её основе лежит правило Шаймпфлюга, исходя из которого резкость кадра зависит от расположения трёх плоскостей – плоскости сенсора, плоскости оптического центра линзы и плоскости резкости. Наклон плоскости линзы влияет на наклон плоскости фотографируемого объекта относительно плоскости кадра, в результате чего все три плоскости пересекутся в одной точке и на одной прямой. В этом случае, ГРИП получит клиноподобную форму, расширяющуюся в направлении от фотокамеры, благодаря чему объект, расположенный не параллельно плоскости кадра, можно будет заснять с резкостью по всему полю кадра.

Другими словами, меняя наклон плоскости объектива к плоскости предмета, стремясь уравновесить их параллельность, можно «нащупать» такой наклон объектива, при котором ваш предмет получится максимально резким, как будто вы сфотографировали его «в профиль».

А такой снимок обтравить будет совсем не трудно…

Особенности тилт-шифт объективов

Объективы Tilt/Shift – достаточно узкоспециализированная оптика, которая не часто используется любителями фотографии. Однако такие объективы расширяют творческие возможности и позволяют решать разнообразные специфические задачи. Тилт-шифт объективы интересны тем, что с их помощью можно преодолеть различные ограничения по глубине резкости и перспективе, добиваясь оригинальных, необычных эффектов при съемке.

Особенности тилт-шифт объективов

Главная отличительная черта объектива Tilt/Shift – это возможность наклонять/поворачивать и сдвигать оптическую схему относительно светочувствительного сенсора. Достигается это за счет того, что передняя группа линз остается подвижной. Именно она способна наклоняться на определенный угол относительно плоскости матрицы.

Canon TS-E 24mm f/3.5L II

Что это дает фотографу? Сдвиг и вращение позволяют изменять глубину резкости в нужной плоскости, управлять перспективой и корректировать геометрические искажения. Посредством Tilt/Shift объектива можно, например, получить ГРИП в одной части фотографируемой сцены очень маленькую, а в другой – близкую к бесконечности. Возможность сдвига обеспечивает сразу два варианта использования оптики – изменение перспективы и расширение угла обзора.

Исправить перспективные искажения и добиться некоторых необычных эффектов, которые получаются с помощью объектива Tilt/Shift сегодня, в принципе, можно и программными средствами. Но согласитесь, гораздо лучше и проще сразу снять все «правильно», чтобы не тратить кучу времени на последующую обработку. Несмотря на преимущества Tilt/Shift оптики, связанные, в первую очередь, с возможностью управления ГРИП, у нее есть и недостаток – достаточно высокая цена при том, что такой объектив вы, вряд ли, будете использовать в повседневной съемке.

Применение тилт-шифт объективов

Чтобы понять все плюсы и особенности объективов Tilt/Shift, лучше разобрать применение такой оптики на конкретных примерах. Остановимся более подробно на тех ситуациях, когда использование подобной оптики будет актуальным:

Прежде всего, такой объектив стоит использовать в архитектурной съемке. Дело в том, что при фотографировании какого-либо высокого строения обычным объективом, у вас имеется три варианта. Первый – просто направить оптику вверх и тогда, к сожалению, будут заметны искажения, связанные с усилением перспективы. В верхней части кадра вертикальные линии просто начнут «заваливаться». Причем такие искажения будут проявляться тем сильнее, чем выше сооружение и чем ближе к нему вы будете находиться. Второй вариант – попробовать сфотографировать здание сверху, наклонив оптику вниз. Но результаты тоже получатся далеко не самыми приятными. На снимке здание будет расширяться к верху, вертикальные линии будут сходиться внизу.

Наконец, последний вариант – это съемка, когда оптическая ось объектива располагается перпендикулярно зданию. В этом случае уже не будет заметно схождение вертикальных линий, однако захватить все здание в кадр будет проблематично. Конечно, можно сфотографировать здание, направив объектив фотоаппарата вверх, а затем исправить проявившиеся искажения в графическом редакторе. Но нужно понимать, что программные средства устраняют искажения путем растягивания кадра, что, естественно, снижает качество изображения и, вдобавок, здание на снимке получается немного вытянутым или сплющенным.

Здесь-то на помощь фотографу и приходит тилт-шифт объектив. С помощью сдвига можно управлять перспективой для выпрямления сходящихся вертикальных линий. Это позволяет сохранить на фотографиях высокие стены зданий строго вертикальными и избавиться, таким образом, от искажений и «заваливаний». Применение тилт-шифт объектива особенно актуально в тех ситуациях, когда вы не можете отдалиться от здания на удобную для съемки дистанцию.

Тилт-шифт объектив полезен и в пейзажной съемке – в тех случаях, когда вам требуется, чтобы и удаленные, и близлежащие объекты оказались в зоне резкости. С данной оптикой вы можете управлять ГРИП, захватив в глубину резкости и передний, и задний план одновременно.

Востребованы объективы Tilt/Shift при съемке панорам. Для этого камеру устанавливают на штатив и, пользуясь сдвигом оптической схемы, делают несколько кадров, из которых затем можно склеить панораму. Преимущество такого способа состоит в том, что вам не нужно прибегать к использованию панорамной головки, чтобы устранить ошибки параллакса на переднем плане. Сам процесс склейки также упрощается, поскольку не требуется исправлять перспективу.

Возможность управления ГРИП можно использовать при осуществлении предметной съемки. Ведь при съемке небольших предметов, вроде ювелирных украшений, фотограф нередко сталкивается с ситуацией, когда предмет (или его часть) просто не получается резким. Не помогает даже закрытие диафрагмы до предельных значений. Tilt/Shift объектив же позволяет управлять ГРИП путем наклона относительно плоскости фотографируемого объекта. Для получения резких фотоизображений предмета достаточно лишь сделать наклон оптики под нужным углом, чтобы получить оптимальную зону резкости.

Tilt/Shift объективы используются для создания необычных, забавных эффектов. В частности, для превращения больших по размеру объектов в миниатюрные фигурки. Многие из нас видели в Интернете потрясающие изображения архитектурных объектов и зданий, как будто снятых с высоты птичьего полета, и поэтому выглядящих на фотографиях маленькими домиками. Таким способом достигается иллюзия игрушечного мира. Этот эффект «миниатюры» или «игрушечности» можно получить за счет короткой и избирательной глубины резкости, используя все тот же тилт-шифт объектив.

Конечно, Tilt/Shift объектив – это не та оптика, которую вы будете использовать постоянно. Но если вы задумались о создании интересных, необычных творческих эффектов или столкнулись со специфической задачей, которую трудно решить стандартной оптикой, то наличие тилт-шифт объектива в вашем арсенале будет весьма кстати.

Tilt-Shift объективы

Мы привыкли, что оптика различается фокусным расстоянием, светосилой, наличием зума. Но, что же такое тилт-шифт объективы, как они работают, зачем нужны и где применяются? Об этом и многом другом расскажут эксперты: Александр Иванов, Камил Кутушев, Мария Алексеева, Юрий Фёдоров.

Камера: Nikon D800
Объектив: PC-E Micro NIKKOR 45mm f/2.8D ED
Диафрагма: f/2.8
Выдержка: 1/3
ISO: 100
Фокусное расстояние: 45 мм

СОВЕТЫ ОТ ПРОФЕССИОНАЛОВ

Камил Кутушев:

«Фотографировать необходимо в LiveViev, обязательно разглядеть, куда именно падает фокус и общую композицию кадра. Если фотографируете в темное время суток, не забудьте про штатив».

Камера: Nikon D800
Объектив: PC-E Micro NIKKOR 45mm f/2.8D ED
Диафрагма: f/2.8
Выдержка: 1/1000
ISO: 100
Фокусное расстояние: 45 мм

«Тилт-шифт-объективом можно выделять два объекта: ближний и дальний. Для этого необходим определенный ракурс и расстояние. Как делаю это я? Выстраиваю фокус и композицию по дальнему объекту и перемещаюсь, пока не найду позицию, с которой ближний объект попадает в фокус и в композицию».

Юрий Федоров:

«Для меня тилт-шифт является незаменимым помощником на свадебных фотосессиях, он позволяет решать разнообразные задачи. Использование такого объектива помогает преодолеть различные ограничения по глубине резкости и перспективе, тем самым создавая оригинальные эффекты при съемке».

Камера: Nikon D800
Объектив: PC-E NIKKOR 24mm f/3.5D ED

У объективов тилт-шифт есть одна исключительная особенность — это подвижность передней группы линз, благодаря которой можно наклонять и сдвигать оптическую схему относительно светочувствительного сенсора. Это позволяет фотографу корректировать геометрические искажения, управлять перспективой и изменять глубину резкости.

Камера: Nikon D800
Объектив: PC-E NIKKOR 24mm f/3.5D ED

Александр Иванов:

«Уже несколько лет я занимаюсь макросъемкой растений, а именно — цветов. Одним из последних моих открытий стал тилт-шифт-объектив PC-E».

Камера: Nikon D850
Объектив: PC-E Micro NIKKOR 45mm f/2.8D ED
Диафрагма: f/6.0
Выдержка: 1/125
ISO: 100
Фокусное расстояние: 45 мм

«Такой объектив необходим и во время макросъемки. Наименьшее расстояние съемки — 0,253 м, максимальный масштаб — 1:2. Благодаря этому объект съемки находится на достаточно близком расстоянии к фотоаппарату. Пространство, которое вы можете уместить в одном кадре, позволяет заниматься такими видами съемки, как предметная, макро- и фуд-фотография».

Камера: Nikon D850
Объектив: PC-E Micro NIKKOR 45mm f/2.8D ED
Диафрагма: f/8.5
Выдержка: 1/60
ISO: 400
Фокусное расстояние: 45 мм

СОВЕТЫ ОТ NIKON

Кадрирование

Правило третей: располагайте важные объекты в точках пересечения границ третей — это притягивает внимание зрителя.

Старайтесь ИЗБЕГАТЬ КАДРИРОВАНИЯ ПОРТРЕТА ПО СУСТАВАМ, тогда человек в кадре будет смотреться органично.

Оставляйте БОЛЬШЕ МЕСТА ПО КРАЯМ кадра для маневра при обработке фотографии.

Цветовые и световые акценты

Старайтесь использовать КОМПЛИМЕНТАРНЫЕ ЦВЕТА (например, теплые и холодные) в рисунке кадра

Важным акцентом может стать СОЛИРУЮЩИЙ ЦВЕТ, который преобладает или повторяется в разных частях кадра.

Ч/б-фотография может нести сильную эмоциональную нагрузку, если она хорошо сбалансирована по свету и теням (БЕЗ ПРОВАЛОВ И ПЕРЕСВЕТОВ). Мягкий свет чаще всего используется для интерьерных, предметных и портретных съемок. Жесткий свет с глубокими тенями придаст выразительности портрету, а в качестве контрового источника создаст объемную картинку.

Специальная оптика. Часть 1: исправляем перспективу

В прошлых статьях мы рассмотрели возможности использования различных значений диафрагмы и фокусных расстояний объективов для достижения интересных, порой нестандартных результатов. В продолжение темы о контроле над глубиной резкости — данная статья. Она также ориентирована на широкий круг читателей, однако рассчитана, в первую очередь, на фотолюбителей с опытом и имеющих базовые знания об устройстве фотоаппарата и объектива, общих принципах получения изображений.

Возможно, вы хотите пойти дальше в творческом самовыражении, но вам уже мало тех результатов, которые может дать ваше фотооборудование. Или же перед вами возникла специфическая задача, решить которую возможностями стандартных объективов не представляется возможным. На помощь приходит оптика специализированная! Условно можно разделить ее на две категории: для профессионального использования и для творческих экспериментов.

В первом случае это Tilt/Shift объективы, позволяющие путем наклона и сдвига оптической схемы относительно светочувствительной матрицы фотоаппарата корректировать глубину резкости в нужной плоскости, а также исправлять геометрические искажения. Качество линз, конструктива и возможностей пропорциональны стоимости таких объективов: она может составлять 1500 долларов и выше. К примеру, за широкоугольный тилт-шифт объектив Canon TS-E 17mm f/4L с вас могут попросить 2500 долларов. Дорого? Считаю, что этот объектив отрабатывает каждый вложенный в него доллар, конечно же при условии, что вы будете его использовать для коммерческих заказов.

(cc) Gary Hayes | Canon 5dmk2 + Canon TS-E 17mm

Отличный пример исправленной перспективы, с помощью спецобъектива и его функции “Shift” (сдвиг).

Для реализации творческих амбиций, возможно, подойдут бюджетные решения (в сегменте Tilt/Shift-оптики), которые фирма Arax изготавливает на базе советских среднеформатных объективов. К примеру, Tilt/Shift объектив Arax 35mm, предназначенный для использования в зеркальных камерах, стоит всего 670 долларов, что примерно в три раза меньше стоимости аналогов от японских производителей. Но это, как вы сами понимаете, именно альтернатива — где стоимость примерно равна качеству.

(cc) Alessandro Pautasso | Nikon d700 + Arax Tilt-Shift 80mm f/f2.8

Здесь фотограф, управляя функцией “Tilt” (наклон), расположил зону резкости вдоль линии деревьев, чтобы подчеркнуть глубину пейзажа.

Во втором случае — это линейка творческих объективов, которые изготавливаются под логотипом «LensBaby». И хотя функционально у них есть общие черты с Tilt/Shift объективами (у LB тоже есть наклон передней линзы относительно плоскости матрицы), коммерческое использование этой продукции находится под большим вопросом. Тому есть ряд причин, о которых мы поговорим чуть позже. Зато цены вполне «народные» — стартуют LensBaby-изделия заморских инженеров от 150 долларов.

Если в вашем бюджете не предусмотрены затраты на специализированную оптику, а похожих эффектов добиться хочется — остается третий вариант: обработка изображения в графическом редакторе. Но обо всем по порядку.

Tilt/Shift оптика реализует целый ряд возможностей, недоступных для обычных объективов. Это в первую очередь незаменимый помощник при съемке архитектуры — в тех случаях, когда геометрические искажения неприемлемы. Достаточно произвести сдвиг (Shift) оптической схемы относительно матрицы на нужное расстояние — и в кадре идеальная перспектива зданий, со строго параллельными линиями, даже без намека на привычные всем нам «заваливания».

(cc) Dino Quinzani | 5dmk2 + Canon TS-E 24mm @ 1/180s, f/5.6, ISO100

Еще один пример исправленной перспективы, с помощью спецобъектива и его функции “Shift” (сдвиг). Используя обычную оптику и не прибегая к программной коррекции – такого эффекта не получить.

Можно, конечно же исправить перспективные искажения и в графическом редакторе, но «расплатой» за это будет потеря детализации. В некоторых случаях, например, для крупноформатной печати, такой способ неприемлем.

Еще функции Tilt/Shift успешно применяется для съемки панорам. К примеру, достаточно установить камеру с тилт-шифт объективом на штатив — и пользуясь только сдвигом, получить последовательно три кадра для сшивки их в панораму, не прибегая к повороту камеры на штативе в горизонтальной плоскости. Также при помощи горизонтального сдвига можно убрать дисторсию, присущую широкоугольным объективам, если важный элемент композиции находится у края кадра.

(cc) Pedro Moura Pinheiro | Canon 5dmk2 + Canon TS-E 17mm

Наглядный пример, демонстрирующий возможности горизонтального сдвига – характерные широкоугольному объективу дисторсии здесь попросту отсутствуют за счет возможностей спецоптики.

Во второй части материала мы рассмотрим еще одну область применения объективов с возможностью Наклон/Сдвиг(Tilt/Shift) – в предметной съемке, когда нужно достичь большой глубины резкости на аппаратном уровне (с помощью возможностей оптики).

А еще поговорим о получении «фото-миниатюр» – как с помощью спец.оптики, так и программным способом.

И на десерт вас ожидает большая подборка работ, сделанных как с помощью Tilt/Shift объективов, так и творческих объективов семейства LensBaby!

Tilt-Shift объектив и его имитация в Photoshop

Что такое Tilt-Shift объектив?

Изначально данный тип объективов предназначен для выравнивания перспективных искажений при съёмке архитектуры. Также, благодаря особой конструкции, возможности сдвига и вращения блока линз можно настраивать своеобразные искажения, свойственные только данному типу объективов.

Tilt-Shift объектив имеет несколько особенностей:

  • Может создавать эффект миниатюры при съёмке с высоты
  • Выполняет коррекцию вертикальных линий (перспективного искажения)Создаёт линейное размытие
  • Расширяет зону резко изображаемого пространства
  • Позволяет выполнять наклон размытия
  • Позволяет делать панорамные снимки без поворота камеры

Bower 24mm F/3.5 Tilt-Shift

Выход за границы прежних возможностей

При использовании Tilt-Shift объектива сразу становится очевидно, что он добавляет новое измерение в фотографию. Камеры с простой оптикой должны быть просто направлены на объект съемки, скадрированы, сфокусированы на нем, после чего производится снимок. С Tilt-Shift объективом всё иначе.

Что такое сходящиеся вертикали?

Конвергенция вертикалей – это термин, который обычно используется для описания архитектурных образов, имеющих перспективные искажения. Это означает, что вертикальные линии на изображении в какой-то момент теоретически сходятся. Так видит стандартный объектив и человеческий глаз в том случае, если смотреть на объект сверху или снизу. Архитектурно это не точное представление углов здания.

Что тут происходит?

При наклоне сенсора перспектива изменяется, и это вполне обычное явление. Для передачи правильной перспективы фотоаппарат устанавливается так, чтобы матрица располагалась вертикально. Конечно же, большое здание при такой установке камеры в кадр не поместится. Для того, чтобы исправить это, все сдвиги и наклоны выполняются исключительно оптикой.

Таким образом, Tilt-Shift объектив позволяет делать фотографии зданий без перспективных искажений.

Имитация сдвига в архитектурной фотографии

Далеко не у всех фотографов есть объективы с функцией сдвига и наклона, и это их не огорчает. Эффект работы данной оптики легко можно имитировать в Photoshop. Часто вы будете терять часть полезной информации на снимке из-за выравнивания перспективы. Поэтому следует делать снимки с запасом свободного пространства, которое можно безболезненно кадрировать.

Чтобы понять, как влияет на снимок выравнивание перспективы, следует взглянуть на реальный пример. Посмотрим на фотографию Нью-Йорка. Все здания как-будто тянутся к верхней центральной точке кадра. Слева выглядывает часть здания, которое нужно убрать из кадра.

ИСХОДНИК: Фокусное расстояние 16мм. Камера Nikon D7100 ПОСЛЕ. Фокусное расстояние 16мм. Камера Nikon D7100

После редактирования здания поднимаются строго вертикально. Это добавляет снимку устойчивости и монументальности. Фотография смотрится очень стабильно и более приятно, чем предыдущий вариант. Лишнее здание слева вытянулось за границы кадра при исправлении перспективы.

Сделать такое исправление можно в Photoshop меньше чем за пару минут. Для этого надо зайти во вкладку Редактирование – Трансформирование – Перспектива. Второй способ сделать такое преобразование, не заходя в меню, – это горячие клавиши Ctrl+T. Затем нужно кликнуть по полю изображения правой кнопкой мыши и выбрать пункт Перспектива или любой другой, который будет удобен в данном случае.

Кроме исправления перспективы Tilt-Shift объектив создаёт уникальное, свойственное только данному типу оптики линейное размытие. Его также легко имитировать в графическом редакторе. При помощи данного типа размытия можно создавать снимки реальных городов, которые будут выглядеть как игрушечные модели. На игрушки мы чаще всего смотрим сверху, поэтому и фотографировать тоже нужно с высоты. При этом в кадре не должно быть близких объектов, которые позволят понять, что фотограф не склонился над макетом, а стоит на холме или на крыше здания. Также есть ещё один нюанс, о котором будет сказано ниже. Это насыщенность и контраст.

Эффект tilt shift в Фотошопе

С версии Photosop CS6 в программе присутствует новые типы размытия. Расположились они в меню «Размытие», а в более новых версиях вынесены в отдельную категроию «Галерея размытия».

Нам для имитации эффекта Tilt-Sift нужен фильтр «Наклон-смещение» или «Наклон и сдвиг» (зависит от перевода).

Открыв снимок в программе, нужно провести первоначальную коррекцию. Убрать изъяны лечащей кистью. Проработать цвета, контраст и резкость, выполнить исправление перспективы и кадрировать снимок.

Работать будем с копией того, что получилось на предыдущих этапах редактирования, чтобы можно было вернуться к ним в случае неудачи. Если у вас много слоёв, то не обязательно их сводить в один. Можно нажать сочетание клавиш Ctrl+Alt+Shift+E. Это создаст новый слой, который будет выглядеть как объединение всех нижележащих слоёв.

Итак, переходим в меню Фильтр – Галерея размытия – Наклон-Смещение… Фильтр этот не обычный, и новые окна открываться не будут. Вместо этого вся программа изменит свой вид. На правой панели вместо привычных меню и инструментов появятся настройки параметров фильтра. В качестве области предварительного просмотра будет выступать всё та же область изображения, но на ней появятся инструменты, дублирующие те, которые расположились на правой панели.

Справа, на панели инструментов располагаются настройки степени размытия, искажения, яркости боке, насыщенности боке и шкала, определяющая, какие тона будут преобразовываться в боке.

На снимке расположилась разметка областей. В центре есть булавка, вокруг которой шкала размытия. Её можно настраивать не справа, а на самом изображении. Сверху и снизу границы перехода от резкой части к размытой. Их можно перетаскивать и поворачивать мышкой. Также можно ставить дополнительные булавки, которые будут иметь индивидуальные настройки.

Обработка

Булавку нужно перетащить в ту область, которая должна оставаться максимально чёткой. Границы размытия настраиваются по своему усмотрению, так же, как и её степень.

Чтобы просмотреть получившийся снимок без разметки, нужно нажать сочетание клавиш Ctrl+H (ассоциация со словом Hide – спрятать). Чтобы вернуть разметку – снова нажимаем то же сочетание клавиш.

На верхней панели находится параметр Фокус, который отвечает за степень размытия центральной части кадра.

Когда вы будете довольны результатом, можно нажать кнопку «Ок». Она находится на верхней панели.

Контраст и насыщенность

Фигурки моделей автомобилей и зданий выполнены из пластмассы, которая, как правило, имеет яркую окраску. Так и в нашем случае необходимо повысить насыщенность цветов и контраст для передачи «игрушечности» мира.

Выполнить эти действия в Photoshop можно различными методами. Лучше всего воспользоваться корректирующими слоями «Кривые» и «Сочность» или «Вибрации».

Кривые дают возможность очень гибкой настройки контраста и яркости. В корректирующем слое «Сочность» есть, кроме одноимённого параметра, ещё и параметр Насыщенность, поэтому он также очень хорошо подходит для наших целей.

Если в процессе увеличения контраста некоторые участки стали слишком тёмными или светлыми, их можно привести к нормальному виду при помощи маски, регулирования непрозрачности кисти или плотности маски.

В заключение, при необходимости, можно увеличить резкость и выровнять экспозицию.

Ещё варианты использования Tilt-Shift оптики

Архитектурная съёмка – это не единственная сфера применения уникальных объективов с функцией сдвига и наклона. Они вполне применимы в портретной съёмке, хотя работать с таким количеством параметров сложнее, поэтому продуктивность уменьшается, а подготовка к съёмке требует больших усилий, так как нужно чётко представлять, как использовать необычное размытие в творческих целях.

Также с таким объективом можно снимать видео и делать потрясающие таймлапсы.

Тилт-шифт объектив — особенности, достоинства и недостатки

Тилт-шифт объектив («наклон» и «сдвиг») — специализированный объектив предназначенный для съемки с эффектом искажения перспективы. Наклон и сдвиг позволяют фотографу менять положение световых лучей, проходящих через объектив, относительно матрицы фотокамеры, изменяя тем самым резкость и перспективу в кадре. Потребность в искажении перспективы возникает при съемке объектов, обладающих протяженными прямыми вертикальными очертаниями, например, архитектурных сооружений или плоских предметов, расположенных в разных плоскостях. При горизонтальном расположении камеры параллельные вертикальные линии останутся параллельными на изображении. Схождение вертикальных линий возникает при отклонении объектива камеры и центра изображаемого круга от горизонта.

Эффект tilt/shift объектива состоит в способности передавать изображение, расположенное выше или ниже горизонта. Для этой цели используются широкоугольные тильт-шифт объективы с полем изображения большим, чем требуется для кадра 24х36 мм. Многие оптические эффекты, производимые такими объективами, невозможно выполнить в цифровом виде, что делает тилт-шифт объективы незаменимыми для ландшафтной или архитектурной съёмки.

Конструкция такого объектива позволяет делать смещение по вертикали и горизонтали относительно присоединительной оправы в перпендикулярной к оптической оси плоскости. Кроме смещения схема объектива допускает поворот вокруг оптической оси и последующей фиксацией. Диафрагма тилт-шифт объектива может быть постоянной или переменной. В простых фотоаппаратах диафрагма устанавливается вручную и может иметь фиксацию. В более сложных конструкциях используется диафрагма с механизмом для предварительного выбора значения относительного отверстия. В самых современных фотоаппаратах высокого класса установка значения диафрагмы автоматизирована.

Фотографы подбирают объектив в зависимости от вида съемки и ожидаемого эффекта. В частности, тилт-шифт объектив, как сказано выше, дает возможность фотографу выровнять искажение перспективы и снимают ограничения по глубине резкости и перспективе. Благодаря сдвигу фотограф может изменить положение изображения относительно сенсора цифровой камеры. При этом центр перспективы объектива не будет соответствовать центру перспективы кадра, благодаря чему возникает эффект, напоминающий кадрирование в боковой части изображения. Вращение поворачивает плоскость наиболее резкого фокуса таким образом, что теряется ее перпендикулярность к оптической оси объектива. Это создает клиновидную глубину резкости с увеличением ширины по мере удаления от камеры. Эффект вращения не только увеличивает глубину резкости, он позволяет фотографу переопределить её положение для оптимального соответствия предмету съёмки. Изображение, которое создается на цифровом сенсоре, представляет собой центральное прямоугольное кадрирование кругового изображения. У большинства объективов оно имеет размеры, которые лишь немного превосходят размеры сенсора. У сдвиговых объективов изображаемый круг значительно больше, что позволяет фотографу сдвигать его для желаемого кадрирования заданного прямоугольника.

Сдвиг применяется для изменения перспективы либо для расширения угла зрения. Тилт-шифт объективы обладают дополнительным преимуществом — в центральной позиции обычно обеспечивается более качественное изображение на краях, как это происходит в полнокадровых объективах на камерах с кроп-фактором. Это приводит к меньшей размытости и виньетированию, менее выраженным искажениям.

Объективы со смещением или наклоном намного больше и тяжелее по сравнению с обычными объективами с сопоставимым фокусным расстоянием и максимальной диафрагмой. Чем больше сдвиг, тем больше будет снижено качество кругового изображения, хотя оно может не уступать качеству на обычном объективе. По оптическим характеристикам tilt/shift объектив с фокусным расстоянием 24 мм близок к обычному объективу с фокусным расстоянием 16 мм, так как размер изображаемого круга будет аналогичным. Поэтому, 24-мм tilt/shift объектив уступает по оптическому качеству обычному 24-мм объективу, так как объективы с более широким углом зрения не могут обеспечить лучшее оптическое качество.

Тилт-шифт объективы делают архитектурные объекты более выраженными и еще более возвышенными, чем при восприятии невооруженным глазом. Такой эффект имеет практическую пользу в условиях, когда отдаление от здания на достаточное расстояние для придания нужной перспективы невозможно. Иногда небольшая сходимость линий желательна, так как идеально параллельные вертикальные линии в некоторых ситуациях выглядят неестественно. Используя ряд фотографий полученных тилт-шифт объективом можно создавать цифровые панорамы. Преимущество такого метода состоит в постоянном оптическом центре объектива, что позволяет избежать необходимости применения панорамной головки для компенсации погрешности параллакса на переднем плане. Ещё одним достоинством метода является то, что последний составной снимок будет иметь прямоугольную перспективу исходного объектива. От применения тилт-шифт объективов больше выигрывают кроп-сенсоры, чем полнокадровые сенсоры. Для панорам и на полнокадровых сенсорах, и на кроп-сенсорах достигается широкое соотношение сторон 2:1 и 3:1 с довольно большим разрешением.

Что такое объективы Tilt/Shift

Среди современных объективов, кроме широко используемых «фиксов» и «зумов», существуют также объективы специального назначения – так называемые «тилт-шифт объективы». Чаще всего такие объективы используют на 35-мм зеркалках либо на среднеформатных профессиональных камерах.

Управление перспективой с помощью Tilt/Shift объективов

Шифт – это функция, позволяющая сдвигать оптическую ось объектива, управляя при помощи этого процесса перспективными изображениями. Обычно данная функция TS объектива используется для архитектурной либо другой технической съемки.
Использование тилт-шифт объективов помогает перемещать сюжет в различные части плоскости изображения, исправлять «падающие здания», изменять форму объекта, управлять перспективой и пр.

Tilt/Shift (TS) объективы относятся к высококачественной, дорогостоящей оптике, облегчающей работу фотографа при фотосъемке сложных сюжетов (архитектуры, натюрмортов, фотосъемке помещений и пр.). Также Tilt/Shift объективы широко используются в таком жанре, как рекламная фотография. Такие объективы не являются автофокусными, они настраиваются вручную и, как правило, относятся к широкоугольным объективам.

Принцип работы

Оптическая схема Tilt/Shift объективов такова, что поле качественного изображения намного превышает площадь кадра, благодаря чему фотограф может сдвигать кадр в границах данного поля, перемещая либо наклоняя объектив относительно плоскости пленки. Стоимость Tilt/Shift объективов сопоставима со стоимостью современной зеркальной фотокамеры и составляет от тысячи долларов и выше.
Говорить, что Tilt/Shift объективы что-то исправляют в кадре, не совсем верно. Они скорее позволяют перестроить сюжет соответственно привычному для нас восприятию. Как известно, наше зрительное восприятие не отражает в точности геометрическое построение мира, как это делает зеркало, а производит в мозгу психологическую обработку увиденной картинки.
Для наглядности вышеизложенного рассмотрим простой пример. Рассматривая вблизи высокое здание, мы задираем голову вверх, осматривая его по частям. В нашем сознании вертикальные стены здания так и остаются вертикальными. Если же мы сфотографируем из такого положения здание, наклоняя вверх камеру, то на фотоснимке оно будет выглядеть «падающим». Используя TS объектив, мы сможем сохранить горизонтальное положение камеры, не наклоняя ее. Чтобы здание вошло в кадр целиком, мы просто подвинем TS объектив вверх.

Объектив Tilt/Shift также удобно использовать при съемке зеркальных поверхностей, поскольку подобные объективы позволяют избежать присутствия в кадре отражения фотокамеры и самого фотографа.

Осуществление контроля глубины резкости при помощи TS объектива

Тильт – это функция фотообъектива, позволяющая управлять резкостью в кадре при помощи изменения наклона оптической оси объектива. Основным применением данной функции является предметная фотосъемка. Также функция Tilt используется для получения художественных портретов, несколько реже данная функция применяется в пейзажной съемке.
Используя Tilt/Shift объективы, помогающие выходить за пределы привычной глубины резкости и перспективы и относящиеся к категории художественных объективов, фотографы могут добиться интересного эффекта: изображенные на снимке реальные объекты принимают вид миниатюрных игрушечных моделей.

Подобные снимки делаются обычно с высотных точек – гор, столбов, крыш зданий и пр. Объектив Tilt/Shift фокусируется на определенной части видимого поля, размывая, причем достаточно сильно, все остальное. Люди, не желающие тратиться на дорогостоящие Tilt/Shift объективы, могут добиться подобного эффекта при обработке фотографии в Фотошопе, размывая сильно края фото. Но снимок, сделанный с помощью объектива Tilt/Shift, будет намного красивее и интереснее искусственного.
Tilt/Shift технология используется по-настоящему творческими фотографами. Она позволяет им делать необычные фотоснимки, недоступные традиционным объективам, превращая в иллюзорную миниатюру окружающий нас мир. О сайте fotomtv.

Тилт шифт объектив: основные понятия и сфера применения

Что такое объективы Tilt/Shift

Категории: ФототехникаСтили в фотографииСвоими рукамиРедактированиеТеория

Среди современных объективов, кроме широко используемых «фиксов» и «зумов», существуют также объективы специального назначения – так называемые «тилт-шифт объективы». Чаще всего такиеобъективы используют на 35-мм зеркалках либо на среднеформатных профессиональных камерах.

Управление перспективой с помощью Tilt/Shift объективов

Шифт – это функция, позволяющая сдвигать оптическую ось объектива, управляя при помощи этого процесса перспективными изображениями.

Обычно данная функция TS объектива используется для архитектурной либо другой технической съемки.

Использование тилт-шифт объективов помогает перемещать сюжет в различные части плоскости изображения, исправлять «падающие здания», изменять форму объекта, управлять перспективой и пр.

Tilt/Shift (TS) объективы относятся к высококачественной, дорогостоящей оптике, облегчающей работу фотографа при фотосъемке сложных сюжетов (архитектуры, натюрмортов, фотосъемке помещений и пр.).

Обратите внимание

Также Tilt/Shift объективы широко используются в таком жанре, как рекламная фотография.

Такие объективы не являются автофокусными, они настраиваются вручную и, как правило, относятся к широкоугольным объективам.

Принцип работы

Оптическая схема Tilt/Shift объективов такова, что поле качественного изображения намного превышает площадь кадра, благодаря чему фотограф может сдвигать кадр в границах данного поля, перемещая либо наклоняя объектив относительно плоскости пленки.

Стоимость Tilt/Shift объективов сопоставима со стоимостью современной зеркальной фотокамеры и составляет от тысячи долларов и выше. Говорить, что Tilt/Shift объективы что-то исправляют в кадре, не совсем верно. Они скорее позволяют перестроить сюжет соответственно привычному для нас восприятию.

Как известно, наше зрительное восприятие не отражает в точности геометрическое построение мира, как это делает зеркало, а производит в мозгу психологическую обработку увиденной картинки.

Для наглядности вышеизложенного рассмотрим простой пример. Рассматривая вблизи высокое здание, мы задираем голову вверх, осматривая его по частям. В нашем сознании вертикальные стены здания так и остаются вертикальными.

Если же мы сфотографируем из такого положения здание, наклоняя вверх камеру, то на фотоснимке оно будет выглядеть «падающим». Используя TS объектив, мы сможем сохранить горизонтальное положение камеры, не наклоняя ее.

Чтобы здание вошло в кадр целиком, мы просто подвинем TS объектив вверх.

Объектив Tilt/Shift также удобно использовать при съемке зеркальных поверхностей, поскольку подобные объективы позволяют избежать присутствия в кадре отражения фотокамеры и самого фотографа.

Осуществление контроля глубины резкости при помощи TS объектива

Тильт – это функция фотообъектива, позволяющая управлять резкостью в кадре при помощи изменения наклона оптической оси объектива. Основным применением данной функции является предметная фотосъемка.

Также функция Tilt используется для получения художественных портретов, несколько реже данная функция применяется в пейзажной съемке.

Используя Tilt/Shift объективы, помогающие выходить за пределы привычной глубины резкости и перспективы и относящиеся к категории художественных объективов, фотографы могут добиться интересного эффекта: изображенные на снимке реальные объекты принимают вид миниатюрных игрушечных моделей.

Подобные снимки делаются обычно с высотных точек – гор, столбов, крыш зданий и пр. Объектив Tilt/Shift фокусируется на определенной части видимого поля, размывая, причем достаточно сильно, все остальное.

Люди, не желающие тратиться на дорогостоящие Tilt/Shift объективы, могут добиться подобного эффекта при обработке фотографии в Фотошопе, размывая сильно края фото. Но снимок, сделанный с помощью объектива Tilt/Shift, будет намного красивее и интереснее искусственного.
Tilt/Shift технология используется по-настоящему творческими фотографами.

Важно

Она позволяет им делать необычные фотоснимки, недоступные традиционным объективам, превращая в иллюзорную миниатюру окружающий нас мир. О сайте fotomtv.

Советы начинающему фотографу

Источник: http://FotoMtv.ru/stati/chto_takoe_ob_ektivy_tilt_shift/

Особенности тилт-шифт объективов

Объективы Tilt/Shift – достаточно узкоспециализированная оптика, которая не часто используется любителями фотографии.

Однако такие объективы расширяют творческие возможности и позволяют решать разнообразные специфические задачи.

Тилт-шифт объективы интересны тем, что с их помощью можно преодолеть различные ограничения по глубине резкости и перспективе, добиваясь оригинальных, необычных эффектов при съемке.

Особенности тилт-шифт объективов

Главная отличительная черта объектива Tilt/Shift – это возможность наклонять/поворачивать и сдвигать оптическую схему относительно светочувствительного сенсора. Достигается это за счет того, что передняя группа линз остается подвижной. Именно она способна наклоняться на определенный угол относительно плоскости матрицы.

Canon TS-E 24mm f/3.5L II

Что это дает фотографу? Сдвиг и вращение позволяют изменять глубину резкости в нужной плоскости, управлять перспективой и корректировать геометрические искажения.

Посредством Tilt/Shift объектива можно, например, получить ГРИП в одной части фотографируемой сцены очень маленькую, а в другой – близкую к бесконечности.

Возможность сдвига обеспечивает сразу два варианта использования оптики – изменение перспективы и расширение угла обзора.

Исправить перспективные искажения и добиться некоторых необычных эффектов, которые получаются с помощью объектива Tilt/Shift сегодня, в принципе, можно и программными средствами.

Но согласитесь, гораздо лучше и проще сразу снять все «правильно», чтобы не тратить кучу времени на последующую обработку.

Несмотря на преимущества Tilt/Shift оптики, связанные, в первую очередь, с возможностью управления ГРИП, у нее есть и недостаток – достаточно высокая цена при том, что такой объектив вы, вряд ли, будете использовать в повседневной съемке.

Применение тилт-шифт объективов

Совет

Чтобы понять все плюсы и особенности объективов Tilt/Shift, лучше разобрать применение такой оптики на конкретных примерах. Остановимся более подробно на тех ситуациях, когда использование подобной оптики будет актуальным:

— Съемка архитектуры

Прежде всего, такой объектив стоит использовать в архитектурной съемке. Дело в том, что при фотографировании какого-либо высокого строения обычным объективом, у вас имеется три варианта. Первый – просто направить оптику вверх и тогда, к сожалению, будут заметны искажения, связанные с усилением перспективы.

В верхней части кадра вертикальные линии просто начнут «заваливаться». Причем такие искажения будут проявляться тем сильнее, чем выше сооружение и чем ближе к нему вы будете находиться. Второй вариант – попробовать сфотографировать здание сверху, наклонив оптику вниз. Но результаты тоже получатся далеко не самыми приятными.

На снимке здание будет расширяться к верху, вертикальные линии будут сходиться внизу.

Наконец, последний вариант – это съемка, когда оптическая ось объектива располагается перпендикулярно зданию. В этом случае уже не будет заметно схождение вертикальных линий, однако захватить все здание в кадр будет проблематично.

Конечно, можно сфотографировать здание, направив объектив фотоаппарата вверх, а затем исправить проявившиеся искажения в графическом редакторе.

Но нужно понимать, что программные средства устраняют искажения путем растягивания кадра, что, естественно, снижает качество изображения и, вдобавок, здание на снимке получается немного вытянутым или сплющенным.

Здесь-то на помощь фотографу и приходит тилт-шифт объектив. С помощью сдвига можно управлять перспективой для выпрямления сходящихся вертикальных линий.

Обратите внимание

Это позволяет сохранить на фотографиях высокие стены зданий строго вертикальными и избавиться, таким образом, от искажений и «заваливаний».

Применение тилт-шифт объектива особенно актуально в тех ситуациях, когда вы не можете отдалиться от здания на удобную для съемки дистанцию.

— Пейзажи

Тилт-шифт объектив полезен и в пейзажной съемке – в тех случаях, когда вам требуется, чтобы и удаленные, и близлежащие объекты оказались в зоне резкости. С данной оптикой вы можете управлять ГРИП, захватив в глубину резкости и передний, и задний план одновременно.

— Панорамы

Востребованы объективы Tilt/Shift при съемке панорам. Для этого камеру устанавливают на штатив и, пользуясь сдвигом оптической схемы, делают несколько кадров, из которых затем можно склеить панораму.

Преимущество такого способа состоит в том, что вам не нужно прибегать к использованию панорамной головки, чтобы устранить ошибки параллакса на переднем плане.

Сам процесс склейки также упрощается, поскольку не требуется исправлять перспективу.

— Предметная съемка

Возможность управления ГРИП можно использовать при осуществлении предметной съемки. Ведь при съемке небольших предметов, вроде ювелирных украшений, фотограф нередко сталкивается с ситуацией, когда предмет (или его часть) просто не получается резким.

Не помогает даже закрытие диафрагмы до предельных значений. Tilt/Shift объектив же позволяет управлять ГРИП путем наклона относительно плоскости фотографируемого объекта.

Важно

Для получения резких фотоизображений предмета достаточно лишь сделать наклон оптики под нужным углом, чтобы получить оптимальную зону резкости.

— Эффект «игрушечности»

Tilt/Shift объективы используются для создания необычных, забавных эффектов. В частности, для превращения больших по размеру объектов в миниатюрные фигурки.

Многие из нас видели в Интернете потрясающие изображения архитектурных объектов и зданий, как будто снятых с высоты птичьего полета, и поэтому выглядящих на фотографиях маленькими домиками. Таким способом достигается иллюзия игрушечного мира.

Этот эффект «миниатюры» или «игрушечности» можно получить за счет короткой и избирательной глубины резкости, используя все тот же тилт-шифт объектив.

Конечно, Tilt/Shift объектив – это не та оптика, которую вы будете использовать постоянно. Но если вы задумались о создании интересных, необычных творческих эффектов или столкнулись со специфической задачей, которую трудно решить стандартной оптикой, то наличие тилт-шифт объектива в вашем арсенале будет весьма кстати.

Источник: http://www.fotokomok.ru/osobennosti-tilt-shift-obektivov/

Что такое тилт шифт объектив и как сделать его своими руками

«Tilt-shift»- это такой фотографический жанр, который за последние несколько лет стал очень популярным. По сути, это фотографирование обычного предмета или сцены из жизни, которые tilt shift объектив преображает в миниатюру на снимке.

В таких фотографиях основного эффекта можно достичь посредством поворота или сдвига. Для получения качественных профессиональных фото в жанре минимализма, не прибегая к хитростям фотошопа, единственно правильным вариантом будет использование тилт шифт объектива.

Фотографы имеют множество возможностей для реализации своих креативных идей. Все это благодаря широкому выбору моделей, главной задачей которых является спроецировать увиденную картину на поверхность пленки. В последнее время особую популярность завоевал tilt-shift объектив.

Это модель с функциями, позволяющими корректировать вид и имеющими возможность сдвигать и (или) поворачивать плоскость изображения по отношению к плоскости светочувствительного слоя. Угол наклона и величина смещения управляются двумя элементами.

Процесс съемки

Обычный фотоаппарат обеспечивает четкий фокус только в одной плоскости. Без функции наклона плоскость изображения расположена параллельно фокальной и перпендикулярно оптической оси. Все объекты в фокусе находятся на одинаковом расстоянии от фотокамеры.

А когда тилт объектив наклоняется или поворачивается, то фокальная плоскость становится под углом к изображению. Следовательно, в поле зрения попадают все объекты, находящиеся на разном расстоянии, т.е. близлежащие и удаленные, и отображаются без искажения.

Это свойство получило название принцип Шаймпфлюга. Согласно этому принципу использование поворотов позволяет менять форму глубины резкости. Например, если устройство и сфокусированное изображения параллельны, то глубина резкости с обеих сторон одинаковая.

Возможности

При использовании обычного фотоаппарата плоскость может совпадать с изображением, а может и не совмещаться. В основном такое происходит при фотографировании высоких строений. Параллельные линии визуально устремляются к одной точке, и это приводит к искажению изображения.

Здание на фото выглядит не естественно, как будто оно наклонено назад.

Shift — это сдвиг или смещение фотообъектива параллельно изображению, что позволяет регулировать положение предмета съемки, не прибегая к изменению угла самой фотокамеры.

Совет

Shift может быть использован, чтобы сохранить плоскость изображения параллельно объекту или наоборот подчеркнуть искажения ради художественного эффекта.

Функции tilt и shift дают возможность использовать всего одно устройство для различных направлений в фотографии.

Можно ли сделать tilt/shift?

Имея даже небольшое представление о фотографических жанрах и фотоаппаратах, можно попробовать сделать тилт шифт объектив своими руками. С этим справиться может любой фотолюбитель.

Для того, чтобы получить тилт шифт объектив своими руками, нам понадобятся:

  1. SLR или DSLR камера;
  2. негабаритный объектив;
  3. гофрированная резиновая трубка;
  4. пластиковая защитная крышка от вашего фотоаппарата;
  5. дрель или канцелярский нож, чтобы вырезать центр байонета;
  6. горячий клеевой пистолет или другой клей;
  7. черная изолента.

Первое, что нужно сделать, это с помощью канцелярского ножа вырезать середину крышки. Затем отрезать кусок гофрированной трубки нужного размера, вставить туда устройство и с помощью клея прикрепить его к трубке. Нужно, чтобы клей высох. Место склеивания спрятать, аккуратно обмотав его черной изолентой. Сделать тилт шифт объектив своими руками не так уж сложно.

Источник: http://novoptic.ru/chto-takoe-tilt-shift-obektiv-i-kak-sdel/

Тилт-шифт объектив – особенности, достоинства и недостатки

Тилт-шифт объектив (“наклон” и “сдвиг”) – специализированный объектив предназначенный для съемки с эффектом искажения перспективы. Наклон и сдвиг позволяют фотографу менять положение световых лучей, проходящих через объектив, относительно матрицы фотокамеры, изменяя тем самым резкость и перспективу в кадре.

Потребность в искажении перспективы возникает при съемке объектов, обладающих протяженными прямыми вертикальными очертаниями, например, архитектурных сооружений или плоских предметов, расположенных в разных плоскостях. При горизонтальном расположении камеры параллельные вертикальные линии останутся параллельными на изображении.

Схождение вертикальных линий возникает при отклонении объектива камеры и центра изображаемого круга от горизонта.

Эффект tilt/shift объектива состоит в способности передавать изображение, расположенное выше или ниже горизонта.

Для этой цели используются широкоугольные тильт-шифт объективы с полем изображения большим, чем требуется для кадра 24х36 мм.

Многие оптические эффекты, производимые такими объективами, невозможно выполнить в цифровом виде, что делает тилт-шифт объективы незаменимыми для ландшафтной или архитектурной съёмки.

Конструкция такого объектива позволяет делать смещение по вертикали и горизонтали относительно присоединительной оправы в перпендикулярной к оптической оси плоскости. Кроме смещения схема объектива допускает поворот вокруг оптической оси и последующей фиксацией.

Обратите внимание

Диафрагма тилт-шифт объектива может быть постоянной или переменной. В простых фотоаппаратах диафрагма устанавливается  вручную и может иметь фиксацию. В более сложных конструкциях используется диафрагма с механизмом для предварительного выбора значения относительного отверстия.

В самых современных фотоаппаратах высокого класса установка значения диафрагмы автоматизирована.

Фотографы подбирают объектив в зависимости от вида съемки и ожидаемого эффекта. В частности, тилт-шифт объектив, как сказано выше, дает возможность фотографу выровнять искажение перспективы и снимают  ограничения по глубине резкости и перспективе.

Благодаря сдвигу фотограф может изменить положение изображения относительно сенсора цифровой камеры. При этом центр перспективы объектива не будет соответствовать центру перспективы кадра, благодаря чему возникает эффект, напоминающий кадрирование в боковой части изображения.

Вращение поворачивает плоскость наиболее резкого фокуса таким образом, что теряется ее перпендикулярность к оптической оси объектива. Это создает клиновидную глубину резкости с увеличением ширины по мере удаления от камеры.

Эффект вращения не только увеличивает глубину резкости, он позволяет фотографу переопределить её положение для оптимального соответствия предмету съёмки. Изображение, которое создается на цифровом сенсоре, представляет собой центральное прямоугольное кадрирование кругового изображения.

У большинства объективов оно имеет размеры, которые лишь немного превосходят размеры сенсора. У сдвиговых объективов изображаемый круг значительно больше, что позволяет фотографу сдвигать его для желаемого кадрирования заданного прямоугольника.

Сдвиг применяется для изменения перспективы либо для расширения угла зрения. Тилт-шифт объективы обладают дополнительным преимуществом – в центральной позиции обычно обеспечивается более качественное изображение на краях, как это происходит в полнокадровых объективах на камерах с кроп-фактором. Это приводит к  меньшей размытости и виньетированию, менее выраженным искажениям.

Объективы со смещением или наклоном намного больше и тяжелее по сравнению с обычными объективами с сопоставимым фокусным расстоянием и максимальной диафрагмой. Чем больше сдвиг, тем больше будет снижено качество кругового изображения, хотя оно может не уступать качеству на обычном объективе.

Важно

По оптическим характеристикам tilt/shift объектив с фокусным расстоянием  24 мм близок к обычному объективу с фокусным расстоянием 16 мм, так как размер изображаемого круга будет аналогичным.

Поэтому, 24-мм tilt/shift объектив уступает по оптическому качеству обычному 24-мм объективу, так как объективы с более широким углом зрения не могут обеспечить лучшее оптическое качество.

Тилт-шифт объективы делают архитектурные объекты более выраженными и еще более возвышенными, чем при восприятии невооруженным глазом. Такой эффект имеет практическую пользу в условиях, когда отдаление от здания на достаточное расстояние для придания нужной перспективы невозможно.

Иногда небольшая сходимость линий желательна, так как идеально параллельные вертикальные линии в некоторых ситуациях выглядят неестественно. Используя ряд фотографий полученных тилт-шифт объективом можно создавать цифровые панорамы.

Преимущество такого метода состоит  в постоянном оптическом центре объектива, что позволяет избежать необходимости применения панорамной головки для компенсации погрешности параллакса на переднем плане. Ещё одним достоинством метода является то, что последний составной снимок будет иметь прямоугольную перспективу исходного объектива.

От применения  тилт-шифт объективов больше выигрывают кроп-сенсоры, чем полнокадровые сенсоры. Для панорам и на полнокадровых сенсорах, и на кроп-сенсорах достигается широкое соотношение сторон 2:1 и 3:1 с довольно большим разрешением.

Источник: http://www.fotik-city.ru/articlereview/tilt_shift_obektiv

Tilt/Shift: управление перспективой

Объективы с возможностью поворота и сдвига (Tilt/Shift) позволяют фотографам преодолеть обычные ограничения по глубине резкости и перспективе.

Многие оптические трюки, которые позволяют эти объективы, невозможно воспроизвести в цифровом виде — что делает их незаменимыми для определённой ландшафтной, архитектурной или продуктовой съёмки.

Первая часть данной статьи рассматривает возможности сдвига (shift) и сфокусирована на его использовании с цифровыми зеркальными камерами для управления перспективой и создания панорам. Вторая часть рассматривает использование вращения (tilt) для управления глубиной резкости.

Введение: сдвиг и вращение

Сдвиг позволяет фотографу изменить положение изображения, передаваемого объективом, относительно сенсора цифровой камеры. Это означает, что центр перспективы объектива перестаёт соответствовать центру перспективы изображения, и возникает эффект, аналогичный использованию кадрирования в боковую часть изображения, полученного объективом с более широким углом зрения.

Вращение позволяет фотографу повернуть плоскость наиболее резкого фокуса, так что она более не перпендикулярна оптической оси объектива.

Это порождает клиновидную глубину резкости, ширина которой нарастает с удалением от камеры.

Эффект вращения необязательно увеличивает глубину резкости — он просто позволяет фотографу переопределить её положение для лучшего соответствия предмету съёмки.

Концепция: изображаемый круг объектива

Изображение, запечатлеваемое цифровым сенсором вашей камеры — это фактически всего лишь центральное прямоугольное кадрирование кругового изображения, передаваемого объективом («изображаемого круга»).

У большинства объективов этот круг имеет размеры, лишь слегка превосходящие нужды сенсора.

Сдвиговые объективы, наоборот, передают значительно больший изображаемый круг, чем это обычно требуется — тем самым позволяя фотографу «сдвинуть» изображаемый круг, чтобы выборочно кадрировать заданный прямоугольник.

Применить сдвиг: влево вправо
Обычный объектив Объектив с возможностью сдвига

Данное сравнение демонстрирует сдвиг на 11 мм на зеркальной камере 35 мм;в действительности круговое изображение может быть большеотносительно сенсора для камер с кроп-фактором

(подробнее об этом читайте в главе о сенсорах цифровых камер).

Сдвиг имеет два основных использования: смена перспективы или расширение угла зрения (с использованием нескольких снимков). Оба способа рассматриваются в следующих разделах. Вышеприведенный пример мог бы быть более полезен при создании панорамы, поскольку средний телеобъектив сжимает перспективу (делает её плоской).

Возможности сдвига сопутствует дополнительное преимущество: в центральной позиции эти объективы обычно обеспечивают более высокое качество на краях изображения, аналогично использованию полнокадровых объективов 35 мм на камерах с кроп-фактором. Это означает меньшее размытие и виньетирование, с потенциально менее выраженными искажениями.

С другой стороны, объективы с возможностью сдвига должны быть намного больше и тяжелее, чем сравнимые обычные объективы (с тем же фокусным расстоянием и максимальной диафрагмой).

К тому же большой сдвиг покажет части кругового изображения со сниженным качеством изображения, хотя оно может быть ничем не хуже, чем постоянно доступное на обычном объективе. Далее, tilt/shift объектив 24 мм оптически будет аналогичен обычному объективу 16 мм в связи с аналогичным размером изображаемого круга.

Следовательно, tilt/shift объектив 24 мм наверняка уступает по оптическому качеству обычному объективу 24 мм, поскольку объективы с более широким углом зрения обычно имеют худшее оптическое качество.

Использование сдвига для управления перспективой

Обычно сдвиг используют для управления перспективой с целью выпрямления сходящихся вертикальных линий в архитектурной фотографии. Когда камера направлена горизонтально, вертикальные линии, параллельные для наблюдателя, останутся параллельными в отпечатке:

Схождение вертикальных линий появляется, когда объектив камеры (т.е. центр изображаемого круга) отклоняется от горизонта. Трюк сдвигового объектива заключается в том, что он может передать изображение, которое находится выше или ниже горизонта — даже если центр изображаемого круга сохраняет горизонтальность. Этот эффект позволяет изменить перспективу.

Обычный объектив Сдвиг объективаменяет перспективу

Сдвиг объектива придаёт архитектуре гораздо большую выраженность и делает её более возвышенной, чем это воспринимается глазами. Это может быть очень полезным эффектом в ситуациях, когда невозможно отдалиться от здания достаточно далеко, чтобы придать ему такую перспективу (как это может оказаться при съёмках зданий на узкой улице).

Заметьте, что на примере выше точка схождения перспективы не была направлена непосредственно на горизонт, и как следствие, вертикальные линии не идеально параллельны (хотя намного более, чем при использовании обычного объектива). Зачастую лёгкая сходимость линий желательна, поскольку совершенно параллельные вертикальные линии могут порой выглядеть чрезмерно и неестественно.

Аналогичный эффект перспективы мог бы быть достигнут с использованием обычного объектива и цифровой обработки. Например, можно было бы использовать более широкоугольный обектив и затем сделать кадрированный отпечаток, хотя тем самым большая часть мегапикселей камеры осталась бы за кадром.

Совет

Второй возможный способ — это растянуть снимок, сделанный обычным объективом, используя в Фотошопе инструмент изменения перспективы (так что он станет похож на перевёрнутый трапецоид).

Второй метод сохранил бы большее разрешение, но горизонтальное разрешение изображения в этом случае деградировало бы с увеличением высоты. В любом случае, объективы со сдвигом обычно достигают наилучшего качества.

Техническое примечание: часто спрашивают, может ли цифровое управление перспективой достичь результатов, аналогичных по качеству объективам со сдвигом.

И хотя цифровая обработка очевидно понижает разрешение, вопрос в том, действительно ли это хуже, чем размытие, вызванное использованием границы изображаемого круга для оптически некачественного объектива tilt/shift.

Мой личный опыт говорит о том, что использование объектива со сдвигом визуально лучше для объективов Canon TS-E 45 и 90 мм. Объектив Canon TS-E 24 мм выглядит более рисково; всё же, если соответственно удалить хроматические аберрации, я по-прежнему считаю, что объективы со сдвигом несколько лучше.

Использование сдвига для гладких панорам

Используя последовательность фотографий со сдвигом, можно создавать цифровые панорамы.

У этого метода есть преимущество постоянства оптического центра объектива, что означает, что можно избежать необходимости использования панорамной головки для устранения ошибки параллакса на переднем плане.

Ещё одним потенциальным выигрышем является то, что финальный составной снимок сохранит прямоугольную перспективу исходного объектива.

Обратите внимание

Объективы Canon и Nikon могут сдвигаться вплоть до 11 и 11.5 мм, соответственно, что описывает физический сдвиг относительно сенсора камеры (в каждом из направлений).

Ниже приведены несколько распространённых использований сдвига, которые должны обеспечить лучшее понимание того, что сдвиг на 11 мм в действительности означает для снимков.

Поскольку каждый объектив может вращаться вокруг своей оси, сдвиг может применяться в любом направлении:

Панорама с использованием горизонтального сдвига в альбомной ориентацииШирокий угол с использованием горизонтального сдвига в портретной ориентации
Полнокадровый сенсор 35 ммПрирост площади: 60%Соотношение сторон: 2.42:1 Сенсор с кроп-фактором 1.6Прирост площади: 100%Соотношение сторон: 3:1
Полнокадровый сенсор 35 ммПрирост площади: 90%Соотношение сторон: 1.28:1 Сенсор с кроп-фактором 1.6Прирост площади: 150%Соотношение сторон: 1.66:1

Примечание: все диаграммы показаны в масштабе для сдвига 11 мм; прирост площади округлён до 5%

Заметьте, что кроп-сенсоры выигрывают от сдвига больше, чем полнокадровые. Для панорам можно достичь весьма широкого соотношения сторон 2:1 и 3:1 для полного кадра и кропа, соответственно, со значительно большим разрешением. Многие другие комбинации из ориентации камеры, направления сдвига и размера сенсора могут быть исследованы с помощью калькулятора в следующем разделе.

Сдвиг можно также использовать в других направлениях помимо вверх-вниз и влево-вправо. Следующий пример иллюстрирует все варианты сдвига с разницей в 30° для полнокадрового сенсора 35 мм в альбомной ориентации:

Наведите курсор на снимок, чтобы увидеть рамки кадров для каждого из сдвигов.Полученный снимок содержит втрое больше мегапикселей, чем одиночное фото;

для кроп-фактора 1.6 их было бы больше в 5 раз.

Процесс склеивания полученных снимков более прост, поскольку нет необходимости исправлять перспективу и искажения объектива, и виньетирование объектива не будет неравным между изображениями. Следовательно, можно использовать Photoshop или другую программу редактирования изображений для того, чтобы расположить снимки послойно и выровнять их вручную.

Не забудьте переключиться в ручной режим или фиксированную экспозицию, поскольку виньетирование может заставить камеру экспонировать снимки со сдвигом дольше, чем без него — даже если используется малое отверстие диафрагмы.

Это происходит потому, что сквозной (TTL) экспозамер камеры основан на измерениях при полностью открытой диафрагме (наименьшая f-ступень), а не при диафрагме, используемой для экспозиции.

Иначе, можно использовать программы построения панорам для серии сдвинутых снимков для создания панорамы с управлением перспективой. Такая панорама потребовала бы от объектива сдвига вверх или вниз и сохранения такой позиции для каждого из снимков, входящих в панораму.

Калькулятор объективов tilt/shift

Калькулятор сдвига рассчитывает угол зрения, покрываемый сдвигом вверх-вниз или влево-вправо, а также другие значимые величины. Он скорее преднозначен для получения представления о возможностях сдвига, чем для использования на практике.

Тем самым, когда у вашего объектива есть маркировка про 5 и 10 мм сдвига, вы сможете лучше представить себе, как это повлияет на итоговое изображение. Диаграмма в калькуляторе (справа) динамически адаптируется для иллюстрации полученных значений.

Вывод в поле «Фокусное расстояние одного снимка» даёт представление о том, какое фокусное расстояние понадобилось бы для объектива без сдвига, чтобы охватить полный угол зрения объектива со сдвигом. Здесь мы можем заметить, что изображаемый круг объектива tilt/shift 45 мм покрывает угол зрения, сравнимый с обычным широкоугольным объективом с фокусным расстоянием 28 мм.

Доступные объективы tilt/shift Nikon и Canon

Canon поставляет на потребительский рынок четыре модели tilt/shift объективов, а Nikon три:

Объективы Canon Tilt ShiftОбъективы Nikon Tilt Shift
Canon 17 мм TS-E f/4L
Canon 24 мм TS-E f/3.5L II PC-E Nikkor 24 мм F3.5D ED
Canon 45 мм TS-E f/2.8  PC-E Nikkor 45 мм F2.8D ED
Canon 90 мм TS-E f/2.8  PC-E Nikkor 85 мм F2.8D ED

Приведенные выше расчёты и диаграммы были созданы для отображения доступного интервала сдвига для этих объективов на полнокадровом и кроп-форматах камер.

Данная статья рассматривает только сдвиг оптической оси.О повороте читайте вторую часть:

«Объективы Tilt/Shift: контроль глубины резкости»

Иначе, обзор обычных объективов представлен в статье:
«Объективы: фокусное расстояние и диафрагма»

Источник: https://www.cambridgeincolour.com/ru/tutorials-ru/tilt-shift-lenses1.htm

Тилт-шифт (Tilt Shift) объектив – что это такое?

Само название тилт шифт объектив говорит о том, что перед нами объектив, способный выполнять две функции: наклон и сдвиг относительно снимаемой плоскости. Являясь на первый взгляд простыми механическими функциями, они, тем не менее, дают возможность реализовать некоторые фотографические трюки, которых невозможно достичь никаким иным методом.

Само название тилт шифт объектив говорит о том, что перед нами объектив, способный выполнять две функции: наклон и сдвиг относительно снимаемой плоскости. Являясь на первый взгляд простыми механическими функциями, они, тем не менее, дают возможность реализовать некоторые фотографические трюки, которых невозможно достичь никаким иным методом. А вы знаете, что такое вариофокальный объектив?

Что такое сдвиг и вращение

За счёт сдвига можно изменить положение изображения, которое передаёт объектив, относительно сенсора камеры. Другими словами, центр перспективы объектива – это более не центр перспективы изображения.

Эффект, который возникает от такого “несоответствия”, напоминает трюк, который можно наблюдать при кадрировании в боковую часть фотографии, которая была получена объективом с более широким углом зрения.

Благодаря вращению плоскость фокуса более может быть не перпендикулярна оптической оси объектива. Ширин клиновидной глубины резкости, которая порождается в результате этого процесса, нарастает с удалением от камеры.

Сдвиг для управления перспективой

Если на фотографии изображено некий архитектурный объект и надо выпрямить вертикальные линии, которые стремятся к схождению, используют сдвиг. Камера, направленная горизонтально, заставляет вертикальные линии оставаться параллельными как для человека, который занимает роль наблюдателя, так и в отпечатке.

Когда появляется эффект схождения линий? Для того, чтобы он проявился в полной мере, необходимо объектив отклонить от линии горизонта. Трюк, который может показать шифт объектив, позволяет изменить перспективу путем передачи изображения, находящегося как выше, так и ниже горизонта.

Если снимать архитектурные строения со сдвинутым объективом, это сделает её гораздо более выраженной. Такое может быть полезно, когда нет возможности отойти от здания настолько далеко, чтобы получилось его снять без использования специальных эффектов.

Важно

Такого же эффекта можно было бы достигнуть если использовать обыкновенный объектив, а фотографию, получившуюся в результате, подвергнуть обработке на компьютере специализированными программами. Можно, к примеру, взять программу Photoshop и, применяя инструмент изменения перспективы, растянуть снимок, который получился в результате использования обыкновенного объектива.

Какие бы программы ни применялись, наилучшее качество будет у фотографии, сделанной с использованием тилт шифт объектива.

Сдвиг для гладких панорам

Трюк сдвига может применяться для того, чтобы создавать красивые панорамы. Если у вас имеется tilt shift объектив, то панорамы, полученные из фотографий с использованием подобного объектива, собирать проще.

Это происходит потому, что в исходных фотографиях нет необходимости исправлять перспективу.

Отсюда возникает логический вывод: для склеивания полученных фотографий в одну большую панораму можно использовать такую популярную программу, как Photoshop.

Источник: https://4rev.ru/news/824-tilt-shift-tilt-shift-obektiv-chto-eto-takoe.html

Объективы Canon Tilt/Shift. Часть 4

Объективы Canon Tilt/Shift неизменно вызывают интерес у фотолюбителей. Что обычный неискушенный фотолюбитель знает про объективы Canon Tilt/Shift? Знает, что Tilt/Shift – это технически сложно и очень круто… Сегодня профессиональный фотограф и эксперт по объективам Дмитрий Евтифеев рассказывает нам про объективы Canon Tilt/Shift. Предыдущая ЧАСТЬ 3. (От редактора)

(Фотографии при клике увеличиваются и открываются в отдельном окне)

Canon TS-E 24/3,5L — обзор тилт/шифт объектива

Сегодня у нас обзор объектива Canon TS-E 24/3,5L, как продолжающего линейку Tilt/Shift объективов Canon, и кратко про вторую версию, Canon TS-E 24/3,5L II, которым я пользовался.

– Canon TS-E 24/3.5L — первая версия

– Canon TS-E 24/3.5L II — вторая версия объектива

Итак, что хочется сказать в первую очередь про объективы. Первая версия Canon TS-E 24/3,5L обладает теми же возможностями, что и Canon TS-E 24/3,5L II, но имеет гораздо более низкое оптическое качество.

Причем центр кадра у Canon TS-E 24/3,5L (первая версия) вполне резкий, а вот края очень сильно страдают от ХА (хроматические аберрации).

С краями всё плохо и без использования функций тилт/шифт, а с использованием — они еще хуже.

– Canon TS-E 24/[email protected] без использования тилт/шифт

– кроп 100%

– Canon TS-E 24/3.5L @F11, тилт

Как видите, все «заваливающиеся» здания «расправились» и вертикальные линии стали прямыми. На такой снимок, с исправленной геометрией, смотреть гораздо приятнее.
Кто-то скажет, что тоже самое легко сделать в Adobe Camera Raw или Adobe Photoshop, и будет прав. Но какой ценой!

При исправлении геометрии в этих программах вы потеряете примерно 50% разрешения снимка! Если вы снимаете архитектуру, что немаловажным будет сохранить мелкие детали снимка, будь то лепнина или детали художественных решеток. Плюс обратите внимание, что обычные широкоугольные объективы сильно загибают вертикали по краям кадра. Т.е. не только наклоняют вертикали, но и гнут их в дугу. Вот с этим сделать что-то уже сложно.

Тилт-шифт объективы, которые я использовал, не «изгибают» вертикали по краям кадра. Линии остаются прямыми и лишь наклоняются к центру кадра. С помощью функции наклона объектива такие наклонившиеся вертикали можно выпрямить вновь.

– кроп 100% снимка с использованием функции тилт

Совет

Относительно стандартных сюжетов у функции тилт есть некоторый запас, т.е. вертикали можно наклонить и в обратную сторону, нарушив перспективу.

С эффектом исправления перспективы очень легко войти в соблазн и начать исправлять её на всех снимках. Но в данном случае важно понимать, какие снимки требуют исправления, а какие — нет. И также важно правильно составить композицию кадра, так как под некоторыми углами к зданию исправить перспективу, не затронув другие важные геометрические элементы в кадре — невозможно.

– обычный кадр, без тилт-шифт, снятый на Canon TS-E 24/3.5L

Здесь геометрия может быть исправлена с помощью Shift-эффекта. Подробнее о нём читаем в предыдущих частях этого цикла об объективах Canon Tilt/Shift.

Но заводские установки на объективе Canon TS-E 24/3.5L предполагают установку Tilt перпендикулярно Shift, а отвертки у меня с собой не было на улице. Shift-эффект — это совсем простая функция, так что побаловаться хотелось именно Tilt на широкоугольнике (обычно я использую Canon TS-E 90/2.8).

Так что ниже представлен мой художественный тилт-подход к этому зданию, а не просто исправление перспективы, которое достигается Shift’ом.

– кадр с исправленной перспективой, снятый на Canon TS-E 24/3.5L

Интересно еще пользоваться Shift совместно с tilt, тогда и перспективу можно исправить и ГРИП выбрать по желанию.

– ГРИП идёт от одной зеленой линии до другой, определяется наклоном объектива

Как это выглядит умозрительно, легко понять по рисунку.

Туда, куда указывает стрелочка, ниже камеры — начало ГРИП. Сама ГРИП представляет из себя клин, который начинается из нодальной точки и расходится вперед.

Увеличивать этот клин вы можете стандартными средствами: фокусировкой на дальнюю дистанцию, прикрытием диафрагмы и выбирая объектив с разным фокусным расстоянием.

Но в том-то и прелесть этого способа, что при нормальных обстоятельствах вы можете располагать ГРИП от своих ног и до небоскреба на горизонте при F2.8, например.

Обратите внимание

Поскольку объектив поворачивается, то вы можете повернуть клин ГРИП и влево-вправо, выхватывая только нужные детали.

– клин ГРИП повернут влево, захватывает только женщину с сумкой

Иллюстрации получились не очень красочные, т.к. в Петербурге уже 2 месяца нет солнца. Как здесь говорят: «В этом году было лето, но в тот день я болел».

Еще варианты применения бокового тилта…

– обычный снимок Canon TS-E 24/3.5L с фокусировкой на решетку при F11

Как видите, на ближнем и дальнем плане — «подзамыливание». А хочется, чтобы всё было резкое и далее диафрагму уже не закрывать, дабы снимок не страдал от дифракции.

– тилт влево, плоскость ГРИП параллельно решетке

– кусок здания между пунктирными линиями в зоне ГРИП

Итого:

Об оптическом качестве объективов

Я не могу рекомендовать Canon TS-E 24/3.5L первой версии, если вы хотите высокого качества изображения. Этот объектив имеет много проблем по краям кадра — они «замыленные» и страдают от поперечных ХА. У него есть свои плюсы: 1) он тилт-шифт 2) он не закругляет вертикали по краям кадра (важно!)

Canon TS-E 24/3.5L второй версии — очень рекомендуется к приобретению, если вы не планируете покупать карданную камеру.
Качество оптики — высочайшее. Это заметно даже на открытой диафрагме. Углы снимка тоже мало страдают от аберраций. Честь и хвала Canon’у, изготовившему этот объектив.

По конструктиву

Оба объектива по бОльшей части металлические, с резиновой накладкой кольца фокусировки. Но я не разделяю восторгов от конструктива со стороны других обозревателей. Достаточно того, то контроль тилт/шифт на всех объективах Canon сделан с точностью до 1 градуса.

Для широкоугольных объективов это много! По такому грубому контролю наклона и сдвига и маленькому экранчику камеры очень сложно точно настроить плоскость ГРИП даже в режиме LiveView 10x. Это при том, что у меня более-менее хорошее зрение. А что делать на пляже, где экран камеры почти не виден? Остаются только таблицы и грубая настройка неудобным маленьким колесиком.

Я считаю, что сам механизм фокусировки должен быть кардинально изменен. Или требуется нечто, наподобие фоллоу-фокус, как у кинематографистов.

По функциям тилт-шифт

Здесь хочется отметить, что само присутствие на рынке подобных объективов вселяет оптимизм. Но функции тилт-шифт на зеркальных камерах сильно ограничены.

Важно

Тилт на 8 градусов явно недостаточен во многих ситуациях и если вам действительно понравилось работать с тилт-шифт объективами, то, возможно, стоит подумать о карданной камере (view camera).

Там и фокусировка намного удобнее и функции тилт-шифт не так ограничены.

Автор Дмитрий Евтифеев.

По материалам Источника: Блог Дмитрия Евтифеева

Электронное СМИ «Интересный мир». 05.03.2014

Дорогие друзья и читатели! Проект «Интересный мир» нуждается в вашей помощи!

На свои личные деньги мы покупаем фото и видео аппаратуру, всю оргтехнику, оплачиваем хостинг и доступ в Интернет, организуем поездки, ночами мы пишем, обрабатываем фото и видео, верстаем статьи и т.п. Наших личные денег закономерно не хватает.

Если наш труд вам нужен, если вы хотите, чтобы проект «Интересный мир» продолжал существовать, пожалуйста, перечислите необременительную для вас сумму на карту Сбербанка: Мастеркард 5469400010332547 или на карту Райффайзен-банка Visa 4476246139320804 Ширяев Игорь Евгеньевич.

Также вы можете перечислить Яндекс Деньги в кошелек: 410015266707776 . Это отнимет у вас немного времени и денег, а журнал «Интересный мир» выживет и будет радовать вас новыми статьями, фотографиями, роликами.

Источник: http://www.interesmir.ru/obektivyi-canon-tilt-shift-chast-4/

Обзор широкоугольного тилт-шифт-объектива Canon TS-E 17mm f/4L с механизмами наклона и сдвига

Дата анонса

Тип объектива

Информация на сайте производителя

Средняя ценаРозничные предложения
февраль 2009 г.
широкоугольный тилт-шифт
canon.ru

В любом ряду объектив tilt-shift, или объектив с механизмом наклона и сдвига, будет стоять особняком.

Он будет привлекать внимание как необычным внешним видом, так и возможностями. Механизм сдвига позволяет получать снимки без перспективных искажений, а механизм наклона позволяет располагать плоскость глубины резкости не перпендикулярно оптической оси.

На примере объектива Canon TS-E 17mm f/4L мы попробуем разобраться, в каких ситуациях это будет преимуществом, а также оценим сам объектив.

Технические характеристики

Модель

Байонет

Угол поля зрения (по горизонтали, по вертикали, по диагонали)

Конструкция объектива

Число лепестков диафрагмы

Минимальная диафрагма

Минимальная дистанция фокусировки

Максимальное увеличение

Информация о расстоянии

Диаметр фильтра

Максимальные диаметр и длина

Вес

Canon TS-E 17mm f/4L
Canon EF
93°, 70° 30′, 104°
18 элементов в 12 группах
8, скругленные
F22
0,25 м
0,14×
предоставляется
не устанавливаются
∅88,9×106,9 мм
820 г

Конструкция, дизайн, управление

Оптическая схема объектива насчитывает 18 элементов в 12 группах, а из особенностей можно отметить наличие четырех сверхнизкодисперсионных линз и одной асферической линзы с покрытием SWC.

Canon TS-E 17mm f/4L обращает на себя внимание своим внешним видом, резко контрастирующим с «обычными» объективами. Объектив ощущается увесистым, его вес по паспорту — 820 г.
Элементы управления представлены в изобилии. Регулятор механизма наклона со шкалой.
Регулятор механизма сдвига со шкалой.
Есть два рычажных фиксатора, разблокирующие поворот механизмов на 90 градусов вокруг оптической оси.
На противоположных сторонах объектива находятся закручивающиеся фиксаторы положения
Сверхширокий угол обзора диктует выступающую форму передней линзы, по этой причине резьбы под светофильтры нет.
Крышка объектива нестандартная, глубокая, чтобы не задевать стекло.
Объектив в обычном положении является 17-миллиметровым широкоугольником.
Максимальный наклон влево.
Максимальный наклон вправо.
Максимальный сдвиг влево.
Максимальный сдвиг вправо.

Лабораторный тест

17 мм — действительно широкий угол на полном кадре. А здесь создатели умудрились еще и снабдить его механизмами сдвига и наклона. Посмотрим, как оптическая конструкция сказывается на измеряемых параметрах изображения.

«Сухие» цифры из лаборатории, характеризующие разрешение, рисуют не самую радужную картину. Выше 80% поднимается лишь центр изображения — и только на диафрагме 10.

Край изображения с лучшим показателем в 75% получается на том же значении относительного отверстия.

Открытые диафрагмы выдают очень средний результат: около 70% и даже ниже для края кадра, несмотря на то, что открытая диафрагма в случае данного объектива — это f/4.

РазрешениеХроматические аберрациицентр кадракрай кадрацентр кадракрай кадра
На всех скриншотах верхний ряд: f/4 — f/5,6 — f/8, нижний ряд: f/10 — f/13 — f/16

Реабилитируется объектив в вопросах хроматических аберраций — они либо отсутствуют, либо находятся на пренебрежительно низком уровне. Отметим еще волнообразные искажения на самых углах кадра.

Практическая съемка

Нестандартный объектив требует особого подхода. Поначалу наличие новых уровней контроля изображения обескураживает, поэтому первым делом я решил спокойно и обстоятельно познакомиться с самим механизмом сдвига/наклона и только затем приступил к практическим съемкам.

Начнем со «сдвига». Как известно, чтобы в снимке, скажем, высокого здания не было перспективных искажений, то есть чтобы оно не сужалось на снимке в верхней части кадра, нужно держать оптическую ось объектива строго параллельно земле.

Однако в таком случае значительная часть кадра, почти половина, будет занята второстепенным передним планом, землей, а само здание рискует просто не уместиться в кадр.

А при наличии механизма сдвига фотограф как раз получает возможность оставить в кадре меньше переднего плана, зато захватить больше самого здания без получения перспективных искажений.

Данная возможность иллюстрируется на демонстрируемой паре снимков. Левый снимок сделан так, как он выглядел бы с применением обычного широкоугольного объектива — с наклоном оптической оси вверх. Правый снимок имеет параллельную земле оптическую ось и «сдвинут» вверх.

Сама такая возможность появилась благодаря значительно большему покрытию кадра у Canon TS-E 17mm f/4L по сравнению со стандартными полнокадровыми объективами.

То есть в стандартном положении матрица фотоаппарата фиксирует только центральную часть круглой проекции объектива, а благодаря механизму сдвига может фиксировать, к примеру, верхнюю часть.

В зависимости от предпочтений фотограф может захватить больше низа или верха без нарушения перспективы у здания. Аналогичного эффекта можно добиться и при обработке, однако нужно учитывать два важных момента.

Совет

Во-первых, для получения аналогичного кадра потребуется использовать более широкоугольный объектив, так как программная коррекция перспективы «отрезает» значительную площадь изображения, пропорциональную степени завала объекта.

В результате снимаемый объект может просто не влезть в прямоугольник изображения. Во-вторых, при программной обработке часть изображения сжимается, а часть — растягивается, и в этих областях фактическое разрешение окажется значительно ниже.

Для любительских кадров в этом не будет ничего страшного, а вот для профессиональной работы такой подход не очень уместен.

Механизм сдвига дарит еще одну интересную возможность: создание панорам из снимков, сделанных с разным значением сдвига.

Благодаря тому, что оптическая ось между тремя снимками не поворачивается, снимки легко стыкуются друг с другом и прямые линии в кадре остаются прямыми. Другими словами, результирующее изображение крайне близко к тому, которое можно было бы получить с еще более широкоугольного объектива — 11-12 мм.

Благодаря этим своим особенностям широкоугольные тилт-шифт-объективы нашли широкое применение в архитектурной и интерьерной фотографии, а также в пейзажной съемке.

В случае с TS-E 17mm f/4L пользоваться этим инструментом было достаточно просто, но необходимо учитывать ряд особенностей. Во-первых, объектив неавтофокусный, но с подтверждением фокусировки, однако она работает только при незадействованном механизме сдвига.

Во-вторых, экспозамер камеры тоже работает корректно только тогда, когда механизм сдвига находится в нейтральном положении.

Обратите внимание

Так что алгоритм съемки выглядит следующим образом: фокусировка на объект, блокировка экспозиции или настройка ручного режима съемки, сдвиг, нажатие на спуск.

С механизмом наклона дела обстоят несколько сложнее. Помимо вышеперечисленных особенностей (некорректный экспозамер и отсутствие подтверждения фокусировки) у данного механизма есть еще одна: при активации сдвига фокус с объекта уползает.

При столь малом фокусном расстоянии поймать объект в фокус на глаз невозможно — приходится пользоваться режимом Live View в максимальном увеличении для точного попадания в резкость. При таком подходе штатив представляется крайне необходимым.

В каких же случаях нам вообще может потребоваться такая возможность?

Возьмем ситуацию, когда интересующие нас объекты находятся на разном расстоянии от камеры и в разных частях изображения, как в указанном примере. Даже на 17 мм мы наблюдаем видимую разницу в резкости между бутылками на диафрагме f/4.

Даже если зажать диафрагму до f/11, ситуация, конечно, улучшится, но разница в резкости все равно сохранится. Если же плоскость фокусировки наклонить, то в нее смогут попасть несколько объектов с одинаковой степенью фокуса.

Такой подход дает хорошие результаты на закрытых диафрагмах, но в случае с f/4 на данном объективе качество изображения было неидеальным.

Функция очень интересная, но требующая высокого внимания при использовании. В широкоугольном исполнении объектива она наиболее востребована в пейзажной съемке, когда хочется получить передний план в нижней части кадра и дальний план в верхней части кадра одинаково резкими.

Другой возможностью использовать данный механизм является намеренный наклон плоскости резкости таким образом, чтобы в нее попадал исключительно нужный объект, а все остальные при этом из плоскости заметно выпадали.

Важно

С этим механизмом можно добиться такой степени размытия изображения, которая недостижима на обычных широкоугольных объективах.

Это дает значительную свободу в применении художественных эффектов размытия, а также делает возможным популярный во многих кругах эффект миниатюры.

Такое использование механизма наклона гораздо легче в использовании, так как появляется возможность использовать его без штатива и режима Live View — правда, определенный опыт использования объективов с ручной фокусировкой все равно приветствуется.

Теперь, когда мы определились с возможностями объектива и сферами его применения, обратимся к качеству изображения и проведем более привычные практические тесты.

Для тилт-шифт-объектива точная геометрия, пожалуй, важнее, чем для большинства других оптических инструментов. Дело в том, что в популярных редакторах изображений профиль данного объектива отсутствует. Данное «недоразумение» вызвано тем, что информация о степени сдвига или наклона не передается объективом и не записывается в файл. Соответственно, редактор не имеет возможности вслепую применять какие-либо корректирующие значения. Конечно, остается возможность вручную исправлять те или иные виды искажений, но это не очень просто, когда задействован механизм сдвига. К счастью, у TS-E 17mm f/4L с геометрией все отлично, видимых искажений я не нашел.

Забегая вперед отмечу, что изображения с Canon TS-E 17mm f/4L характеризуются практически полным отсутствием хроматических аберраций, даже в углах и даже при задействованных механизмах наклона и сдвига.

Самая широкая диафрагма объектива — f/4 — характеризуется заметным виньетированием, которое становится исчезающе малым при закрытии на одну ступень.

Резкость изображения в центре кадра выглядит неплохо начиная с f/4, в первую очередь за счет высокого микроконтраста, что отчасти компенсирует среднюю разрешающую способность «стекла». По мере закрытия диафрагмы заметной разницы не наблюдается.

Углы изображения выглядят неплохо, но лучшую резкость показывают после f/8. Эти наблюдения справедливы для Canon TS-E 17mm f/4L, снимающего в режиме обычного широкоугольника. Изменится ли что-то при задействовании механизма сдвига?

Первое, что бросается в глаза при максимальном сдвиге вверх — мощное затемнение в верхней части кадра, которое будет не так просто побороть при обработке, поскольку его степень составляет, по разным оценкам, до 10 ступеней. Резкость в режиме сдвига также претерпевает изменения: резкость в углах выправляется на f/11 и достигает пика на f/16.

Объектив хорошо держит контровой свет, не теряет контрастности. Источники света формируют красивую восьмиконечную звезду с аккуратными одинаковыми лучами.

Единственный, но весьма заметный недостаток — большое количество «зайцев» самых разнообразных форм и размеров, причем и когда источник света находится в кадре, и когда вне его.

Этому, к сожалению, способствует крайне выпуклая форма передней линзы и отсутствие бленды.

Добавлю, что кроме механизмов наклона и сдвига в объективе есть еще и два независимых поворотных блока, что позволяет осуществлять сдвиг влево/вправо/вверх/вниз вместе с наклоном влево/вправо/вверх/вниз в любых комбинациях. Надо отметить, что так реализованы далеко не все тилт-шифт-объективы, и это стоит отнести к явным преимуществам Canon TS-E 17mm f/4L.

Совет

Во время практической съемки конструкция объектива показалась удобной. Закручивающиеся регуляторы положений у Canon большие и удобные для использования.

Скажем, у Samyang/Ronikon их регулировка в силу малого размера давалась нелегко, часто приводя к сдвигу объектива на штативе или сдвигам фокусировки.

Механизм сдвига осваивается достаточно быстро, а вот механизм наклона требует очень взвешенного подхода и подготовки при съемке — качественного результата можно добиться только со штативом и с Live View.

Выводы

Объектив Canon TS-E 17mm f/4L показал массу возможностей с хорошей реализацией и неплохим качеством изображения. Конечно, его возможности не безграничны: максимальные значения сдвига и наклона приводят к ощутимой деградации изображения.

Так что в большинстве случаев рецепт впечатляющей и качественной фотографии на Canon TS-E 17mm f/4L — прикрытая диафрагма и неэкстремальное использование механизмов сдвига и наклона.

Жанры, в которых напрашивается использование этого объектива, вполне способствуют такому подходу к съемкам — основательному, неторопливому, с большой глубиной резкости.

Что касается цены, то низкой ее не назовешь, но список уникальных возможностей, идущих в комплекте с данным объективом, ее оправдывает.

Canon TS-E 17mm f/4L отправлялся со мной в поездку по Армении вместе с тремя другими тестируемыми объективами Canon, фотографии можно посмотреть в альбоме.

Галерея

Посмотрите общую галерею фотографий. Вы можете нажать на любой понравившийся вам снимок, а потом листать фотографии стрелками.

Источник: https://www.ixbt.com/dp/canon-ts-e-17mm-f4l-review.html

Что такое объектив с функцией наклона и сдвига?

Среди категорий, в которые можно легко сгруппировать объективы, одна из наименее понятных — это категория «наклон-сдвиг». Итак, давайте углубимся в объективы с наклоном и сдвигом, чтобы увидеть, какие возможности делают их уникальными и привлекательными для фотографов.

Что такое объектив со сдвигом и наклоном?

Проще говоря, объектив с наклоном и сдвигом — это объектив, в котором оптика может наклоняться и / или смещаться по отношению к датчику изображения.Линзы с функцией наклона и сдвига также вращаются, что позволяет объективу наклоняться и / или сдвигаться в широком диапазоне направлений. Воспользуйтесь приведенными ниже ссылками при наведении указателя мыши, чтобы увидеть, как работают механизмы наклона, сдвига и поворота в объективе Canon TS-E 24mm f / 3.5L II Tilt-Shift.

Прежде чем мы исследуем, как объектив с наклоном и сдвигом может быть полезен для вашей фотографии, важно отметить, что объективы с наклоном и сдвигом не имеют автофокусировки. Разобравшись с этим, давайте посмотрим, какие преимущества могут дать нам функции наклона и сдвига.

Что делает функция наклона?

Функция наклона объектива с наклоном и сдвигом использует принцип Шаймпфлюга, который описывает ситуацию, когда плоскость объектива больше не параллельна плоскости изображения (или датчику изображения в случае зеркальных фотокамер). Хотя это может показаться пугающе сложным, важный вывод заключается в том, что функция наклона может резко изменить вашу плоскость резкого фокуса.

В обычном объективе плоскость фокуса проходит параллельно сенсору.Это означает, что если вы сфокусируетесь на объекте на расстоянии 4 фута обычным объективом с умеренно широкой диафрагмой, все слева направо будет в фокусе на вашем расстоянии фокусировки 4 фута, с постепенными участками перед и за точкой фокусировки. становится не в фокусе. Однако, наклоняя объектив влево или вправо, вы изменяете фокальную плоскость с параллельной на приближающуюся-перпендикулярную датчику изображения, в результате плоскость фокусировки проходит вертикально через рамку (если не используется функция поворота).Это означает, что все, от передней до задней части изображения, может быть в фокусе даже при использовании умеренно широкой диафрагмы, при этом области слева и справа от области фокусировки постепенно становятся не в фокусе.

В качестве альтернативы, наклоняя объектив вверх или вниз, вы можете усилить эффект ограниченной глубины резкости при заданной диафрагме. Эта техника используется для того, чтобы города выглядели как копии масштабных моделей при съемке с высоты птичьего полета.

Давайте посмотрим на несколько примеров наклона из обзора TS-E 24L II, все они были сняты при диафрагме f / 3.5. Обратите внимание на резкое изменение плоскости резкого фокуса на изображениях ниже.

Что делает функция переключения передач?

Функция сдвига объектива с наклоном и сдвигом, как следует из названия, позволяет оптике объектива смещаться относительно датчика изображения. Ключ к этой интригующей способности заключается в том, что объективы со сдвигом и наклоном предназначены для проецирования круга изображения, который намного больше, чем у традиционных объективов. Например, TS-E 24 f / 3.5 Tilt-Shift проецирует круг изображения 67,2 мм, что намного больше, чем у традиционных 43.Круг изображения объектива EF 2 мм.

Смещая объектив, вы можете имитировать фотографирование объекта с другого положения камеры. Используя функцию сдвига, вы можете создавать фотографии архитектуры без сходящихся вертикальных линий. Для этого камера должна быть ровной и направлена ​​прямо на здание. Затем линза смещается вверх, чтобы охватить верхнюю часть здания и, в некоторых случаях, значительную часть неба для оптимального кадрирования (жертвуя при этом близлежащими элементами переднего плана).Поскольку линза выровнена, вертикальные линии не сходятся. А поскольку объектив сдвинут, он имитирует вид камеры, расположенной намного выше, чем это было на самом деле.

Одно из конкретных применений функции сдвига заключается в том, чтобы учесть невозможные в противном случае углы камеры при фотографировании с зеркалами. В приведенном ниже примере вид предполагает, что камера была размещена непосредственно перед зеркалом (или, по крайней мере, в пределах отражения зеркала). Однако на самом деле камера была размещена сразу за отражением зеркала и сдвинута (в данном случае вправо), чтобы создать желаемое кадрирование.

Еще одно использование функции сдвига — помощь в создании панорамных изображений. Оставив камеру неподвижной, вы можете захватывать кадр, используя сдвиг влево, по центру и вправо — избегая ловушек параллакса — что позволяет легко сшивать панорамные изображения при постобработке.

Давайте еще раз взглянем на примеры из TS-E 24mm f / 3.5L, но на этот раз сосредоточимся на его способности переключения.

Сводка

Как видно из информации и примеров изображений выше, объектив с наклоном и сдвигом предоставляет уникальные возможности для создания творческих изображений.Объективы со сдвигом и наклоном полезны для коррекции перспективы, увеличения / уменьшения глубины резкости и панорамной фотографии, а один (или несколько) объективов со сдвигом и наклоном могут стать идеальным дополнением к вашему комплекту.

Ознакомьтесь со следующей информацией об объективах с функцией наклона и сдвига:

Больше фотографий 101 статей:

Объективы с управлением перспективой и наклоном-сдвигом

В последние годы в фотографическом сообществе наблюдается всплеск популярности манипуляции с перспективой.Будь то эксцентричность подделки миниатюр или мечтательная элегантность выборочного размытия, объективы с наклоном и сдвигом, несомненно, укрепили свое место в списках покупок многих современных фотографов. Хотя они, безусловно, знакомы серьезным архитектурным и пейзажным фотографам, они становятся все более подходящими для художественных работ в портретной живописи, натюрмортах и ​​даже в кинопроизводстве.

Благодаря постоянному присутствию среди кинематографистов они достигли большого экрана.В 2010 году фильм Дэвида Финчера « The Social Network » включал в себя прекрасно снятую сцену Королевской регаты в Хенли, где прохожие и зрители были размыты избирательной расфокусировкой. Получился эмоциональный, визуально убедительный результат, свидетельствующий о творческих силах этого типа фотографии. Независимо от того, как вы собираетесь его использовать, базовое понимание механизма наклона-сдвига перед тем, как сделать его следующей крупной покупкой, — это первый шаг к созданию этих убедительных, ярких изображений.

Tilt-shift предлагает практический подход к оптическим манипуляциям и управлению перспективой.Наклон определяет плоскость фокуса, позволяя вам направить объектив под углом, отличным от перпендикулярного плоскости изображения. Поскольку обычный объектив может фокусироваться только в одной плоскости, области резкости на фотографии будут находиться на одинаковом расстоянии от камеры. При наклоне фокальная плоскость становится податливой.

Благодаря принципу Шаймпфлюга становится возможным захватить изображение полностью в фокусе (фон и передний план), а также сузить фокальную плоскость до небольшой полосы четкости, окруженной мягким размытием.Именно с помощью манипуляции с наклоном возможна имитация миниатюр, создавая иллюзию сверхмалой глубины резкости, как если бы вы смотрели в диораму. Часто это приводит к тому, что объектив с наклоном-сдвигом несправедливо называют уловкой для одного человека менее знакомыми с ним.

С другой стороны,

Shift — это параллельное смещение линзы вверх или вниз к плоскости изображения. В результате фотограф может корректировать место объекта в композиции без необходимости перемещать саму камеру.Он также сохраняет все квадраты, устраняя схождение вертикальных линий — явление, известное как «трапецеидальное искажение», которое возникает, например, при фотографировании высоких зданий.

Для профессиональной архитектурной фотографии эти качества необходимы для сохранения прямоугольности зданий и четкости их изображения. Творческие возможности наклона также привлекают фотографов, которые хотят добавить динамизма портретной съемке, свадьбам, натюрмортам и выделить детали. Компания Nikon производит три варианта объектива со сдвигом и наклоном, обозначенных буквой «PC-E», что означает «управление перспективой.«Среди них широкоугольный PC-E Nikkor 24mm f / 3.5D ED, PC-E Nikkor 45mm f / 2.8D ED стандартной длины и средний телефото PC-E Nikkor 85mm f / 2.8D. Canon предлагает четыре механизма сдвига и наклона (TS-E) на рынке, два из которых (TS-E 17mm f / 4L и TS-E 24mm f / 3.5L II) имеют престижную красную полосу серии L. Остальные два варианта — TS-E 45 мм f / 2,8 и TS-E 90 мм f / 2,8.

Те, кто хочет вложить немного больше в объектив со сдвигом и наклоном, могут рассмотреть Schneider Optics, чья линейка профессиональных стекол совместима с камерами Canon, Nikon, Sony Alpha, Pentax и Mamiya / Phase One.Эти объективы доступны в вариантах 28 мм f / 2,8, 50 мм f / 2,8 и 90 мм f / 4,5 для зеркальных фотокамер, а также 120 мм f / 5,6 для среднеформатных камер Mamiya / Phase One. Бюджетные 24-миллиметровые широкоугольные объективы со сдвигом и наклоном также доступны от Bower, Samyang и Rokinon. Эти объективы разработаны для совместимости с камерами Canon, Nikon и Sony Alpha. Фотографы, которые плохо знакомы с тилт-сдвигом, должны иметь свои штативы наготове и ожидать кривой обучения, так как все эти объективы имеют ручную фокусировку и требуют некоторой тонкости.

Задолго до цифровой эры регулировка наклона и смещения была достигнута с помощью традиционных камер обзора путем манипулирования гибким сильфоном между двумя стандартами. Передний стандарт, в котором находится линза, можно перемещать вверх или вниз в параллельной плоскости для сдвига или наклонять по наклонной оси для наклона. Эти широкоформатные камеры до сих пор используются серьезными и профессиональными архитектурными фотографами и даже были оптимизированы для цифровых функций. Такие камеры, как цифровая полевая камера Linhof Techno, разработаны специально для коммерческой архитектурной фотографии и оснащены гибкими сильфонами, которые расширяются для фокусировки до 240 мм.

Многим фотографам, которым нравится игривая и творческая свобода наклона, не обязательно требуется корректирующий контроль за смещением. В этих случаях цена на правильный объектив с функцией наклона и сдвига может показаться экстравагантным и ненужным. К счастью, серия линз и оптики Lensbaby обеспечивает оптимальную дозу доступной настройки перспективы, чтобы добавить что-то особенное в портретную, экологическую и натюрмортную фотографии. В частности, объектив Composer Pro с оптикой Edge 80 Optic (в настоящее время доступен для камер Nikon и Canon) позволяет стрелкам наклонять плоскость фокуса и создавать области выборочного размытия.При соответствующем манипулировании это может привести к причудливому эффекту миниатюры или может просто добавить мечтательный вид портретной живописи, пейзажу и многому другому.

В качестве последнего средства также стоит отметить, что в самой последней версии Adobe Lightroom 6 есть раздел «Разработка» для корректирующего управления перспективой. На панели «Коррекция объектива» пользователи могут щелкнуть вкладку «Основные», чтобы переключиться между несколькими режимами вертикального положения («Авто», «Уровень», «Вертикаль» и «Полный»), которые корректируют незначительные трапецеидальные искажения и искажения.Хотя это не так удобно в экстремальных ситуациях, это эффективный инструмент для тех, кто хочет выровнять вертикальные линии на фотографиях зданий и пейзажей, снятых с помощью обычного объектива.

Лучшие объективы с функцией наклона и сдвига в 2021 году

Лучшие объективы со сдвигом и наклоном позволяют изменять угол оптического пути относительно датчика изображения. Они также позволяют сместить оптическую ось так, чтобы она находилась не по центру, но по-прежнему была параллельна плоскости изображения. Эти две настройки позволяют управлять плоскостью резкого фокуса и корректировать сходящиеся вертикали на архитектурных снимках.Это может показаться революционным, но на самом деле широкоформатные пленочные камеры принимали подобные вещи более века назад.

Так что же такого особенного в наклоне и сдвиге? Наклон объектива дает гораздо больший контроль над глубиной резкости, чем простая настройка диафрагмы, и без ограничений последней на выдержку. Наклоняя объектив в одном направлении, вы можете постепенно увеличивать глубину резкости, пока она не станет почти бесконечной.

Мы наблюдаем растущее количество «макро» или «микро» объективов со сдвигом наклона и наклона от Canon и Nikon соответственно, которые позволяют получить до 0.5-кратное увеличение при максимальной настройке фокусировки. Таким образом, эти объективы очень хорошо подходят для съемки с близкого расстояния, когда получение достаточной глубины резкости всегда является проблемой. Наклоните объектив в противоположном направлении, и вы сможете сделать глубину резкости очень маленькой, создав эффект «игрушечной камеры».

Наклон и сдвиг разные.

Наклон, конечно же, не единственное преимущество объективов этого типа. Функция сдвига дает вам возможность управлять эффектами перспективы.Действительно, Nikon дает своим объективам со сдвигом и наклоном приставку PC (управление перспективой). Классическое использование функции сдвига — в архитектурной фотографии. Снимайте с уровня земли с помощью обычного объектива, и будет казаться, что высокие здания наклонены внутрь к вершине. Набрав необходимое количество сдвига, вы можете противодействовать появлению сужающихся внутрь стен по мере того, как они поднимаются вверх. Еще один изящный прием применения сдвига заключается в том, что вы можете снимать прямо в зеркало и убрать себя и камеру с отражения.

Благодаря независимым механизмам поворота современные объективы Canon позволяют использовать функции наклона и сдвига по любой оси как для альбомной, так и для портретной ориентации. То же самое можно сказать и о новейшем 19-мм объективе Nikon PC. Однако старые объективы Nikon PC-E, представленные в нашем руководстве, имеют только один механизм вращения. Весь блок объектива можно повернуть, но по умолчанию оси для функций наклона и сдвига всегда остаются перпендикулярными друг другу. Вы можете изменить конфигурацию объектива PC-E в сервисном центре Nikon, чтобы его функции наклона и сдвига работали на одной оси.Эту ориентацию обычно предпочитают пейзажные фотографы.

Canon и Nikon в значительной степени доминируют в этом секторе и на данный момент, хотя они доступны только для каждой из линейки цифровых зеркальных камер компании. Нам еще предстоит увидеть, как ни один из крупных производителей выпускает объективы для беззеркальных камер с функцией наклона и сдвига. Тем не менее, у независимого производителя Samyang есть объектив для беззеркальных камер (см. Ниже), а Laowa недавно выпустила объектив 15 мм f / 4.5 со сдвигом Zero-D, который доступен для различных креплений, включая беззеркальные системы.Если вы ищете что-то более доступное, то есть ряд оптики Lensbaby, которая имитирует эффект наклона (но не движения сдвига).

Читайте подробнее о наших рекомендациях по выбору лучших объективов с наклоном и сдвигом…

Лучшие объективы со сдвигом и наклоном

Canon

(Изображение предоставлено Canon)

1. Canon TS-E 17mm f / 4L

У него самый широкий угол обзора среди всех объективов Canon TS-E.

Крепление: Canon EF | Наклон: +/- 6.5 градусов | Сдвиг: +/- 12 градусов | Вращение: +/- 90 градусов | Мин. Расстояние фокусировки: 0,25 м | Максимальный коэффициент увеличения: 0,14x | Резьба фильтра: Нет | Размеры (ШxД): 89×107 мм | Вес: 820 г

Сверхширокий угол обзора

Отличная конструкция и качество изображения

Выступающий передний элемент

Без резьбы для крепления фильтра

Сверхширокий угол обзора, обеспечиваемый этим 17-миллиметровым объективом, делает его лучшим выбором для съемки небоскребы с близлежащих городских улиц, где физически невозможно отойти от здания так далеко, как хотелось бы.То же самое и при съемке архитектурных интерьеров, где пространство может быть еще более ограниченным.

Типичный для большинства объективов Canon серии L, он имеет прочную, профессиональную конструкцию, которая включает в себя всесторонние погодные уплотнения. Высококачественный оптический тракт включает в себя большой стеклянный элемент прецизионной формовки и четыре элемента UD (сверхнизкой дисперсии) для повышения резкости и контрастности, сохраняя при этом жесткий контроль над хроматическими аберрациями. Объектив может фокусироваться до 0,25 м, поэтому вам нужно быть осторожным, чтобы не ударить выпуклый, выступающий передний элемент в объекты при съемке крупным планом.

(Изображение предоставлено Canon)

2. Canon TS-E 24mm f / 3.5L II

Идеально подходит для архитектурной фотографии

Крепление: Canon EF | Наклон: +/- 8,5 градусов | Сдвиг: +/- 12 градусов | Вращение: +/- 90 градусов | Мин. Расстояние фокусировки: 0,21 м | Максимальный коэффициент увеличения: 0,34x | Резьба фильтра: 82 мм | Размеры (ШxД): 89×107 мм | Вес: 780 г

Резкость по углам

Резьба кожуха и фильтра

Не хватает 0.5x макрообъектив

Довольно большая резьба фильтра 82 мм

Фокусное расстояние 24 мм этого объектива хорошо подходит для большинства архитектурных фотографий. Угол обзора менее экстремальный, чем у родственника TS-E 17 мм, но должен оказаться достаточным даже для съемки больших зданий с довольно близкого расстояния. Возможный сдвиг должен быть достаточным для корректировки перспективы, а диапазон наклона немного больше больше, чем в 17-миллиметровом объективе. Дополнительным бонусом является то, что у этого объектива есть крепежная резьба для легкой установки фильтров, хотя и с довольно большим диаметром 82 мм, и вы можете снимать с установленной блендой, что хорошо для физической защиты переднего элемента, а также для уменьшения ореолов и бликов. .Версия объектива Mark II обеспечивает улучшенное качество изображения с большей резкостью по краям и углам кадра. Как и в случае с 17-миллиметровым объективом, он включает в себя большой точно отформованный асферический элемент и четыре UD-элемента, а также высокотехнологичное покрытие SWC (Sub Wavelength Coating).

(Изображение предоставлено Canon)

3. Canon TS-E 50mm f / 2.8L Macro

«Стандартное» фокусное расстояние с нестандартными преимуществами

Крепление: Canon EF | Наклон: +/- 8.5 градусов | Сдвиг: +/- 12 градусов | Вращение: +/- 90 градусов | Мин. Расстояние фокусировки: 0,27 м | Максимальный коэффициент увеличения: 0,5x | Резьба фильтра: 77 мм | Размеры (ШxД): 87×115 мм | Вес: 945 г

Естественная перспектива

Макроувеличение 0,5x

Довольно близкое рабочее расстояние для макросъемки

Обычно дорого

Canon утверждает, что это идеальный объектив для пейзажной и архитектурной фотографии, хотя многие могут предпочесть более широкий угол обзора калибра TS-E 24мм.С другой стороны, фокусное расстояние 50 мм действительно дает очень естественную перспективу просмотра, что может быть предпочтительнее, если вам мало места.

Этот объектив также добавляет 0,5-кратное макроувеличение при съемке с минимальным фокусным расстоянием 0,27 м, хотя это может показаться немного коротким, если вы пытаетесь снимать робких насекомых и тому подобное. В оптическом тракте присутствуют два UD-элемента, а также двойное высокотехнологичное покрытие Air Sphere и Subwavelength для предотвращения ореолов и бликов.

Подробнее: Как создать панорамную фотографию с помощью объектива с наклоном и сдвигом

(Изображение предоставлено Canon)

4. Canon TS-E 90mm f / 2.8L Macro

Классическое макро-фокусное расстояние с усовершенствования наклона и сдвига

Крепление: Canon EF | Наклон: +/- 10 градусов | Сдвиг: +/- 12 градусов | Вращение: +/- 90 градусов | Мин. Расстояние фокусировки: 0,39 м | Максимальный коэффициент увеличения: 0,5x | Резьба фильтра: 77 мм | Размеры (ШxД): 87×117 мм | Вес: 915 г

Естественное рабочее расстояние для макросъемки

Превосходное качество сборки

Ограниченный диапазон фокусировки

Незначительное виньетирование

Фокусное расстояние от 90 до 100 мм обычно идеально подходит для макросъемки, поскольку обеспечивает естественное рабочее расстояние примерно 30 см между фокальной плоскостью и объектом.В данном случае это расстояние увеличивается до 39 см, так как объектив обеспечивает максимальное увеличение 0,5x вместо полного 1,0x при самой близкой настройке фокуса. Даже в этом случае это позволяет значительно увеличивать крошечные объекты при съемке крупным планом.

Canon подчеркивает, что этот объектив предназначен не только для макросъемки, но и рекламирует его пригодность для портретной съемки и съемки продуктов. Мы не совсем уверены в его достоинствах для портретной съемки, но управление перспективой и глубиной резкости может быть очень полезным в фотографии продукта.

(Изображение предоставлено Canon)

5. Canon TS-E 135mm f / 4L Macro

Самый «телеобъектив» в арсенале Canon

Крепление: Canon EF | Наклон: +/- 10 градусов | Сдвиг: +/- 12 градусов | Вращение: +/- 90 градусов | Мин. Расстояние фокусировки: 0,47 м | Максимальный коэффициент увеличения: 0,5x | Резьба фильтра: 82 мм | Размеры (ШxД): 89×139 мм | Вес: 1,110 г

Полезное фокусное расстояние телефото

0.Функция 5-кратного макросъемки

Тяжелая, более 1 кг

Скромная максимальная диафрагма

Типичная для объективов Canon серии L с наклоном и сдвигом объектив 135 мм имеет красивую конструкцию и предлагает очень плавное и точное управление всем, от фокусировки до регулировки наклона, сдвига и поворота . Действительно, объективы TS-E очень практичны, поскольку у них нет автофокуса, и все нужно настраивать вручную.

Вы также обнаружите, что вам нужно установить компенсацию экспозиции при использовании функций наклона и сдвига.Фокусное расстояние 135 мм, вероятно, будет наименее популярным вариантом, не говоря уже о том, что любые объективы со сдвигом и наклоном действительно являются предметом массового потребления. Canon заявляет, что этот объектив больше ориентирован на студийное использование, и возможность макросъемки 0,5x, безусловно, может пригодиться.

Nikon

(Изображение предоставлено Nikon)

6. Nikon PC 19mm f / 4E ED

Объектив Nikon PC, который открывает новые горизонты

Крепление: Nikon F (FX) | Наклон: +/- 7,5 градусов | Сдвиг: +/- 12 градусов | Вращение: +/- 90 градусов | Мин. Расстояние фокусировки: 0.25м | Максимальный коэффициент увеличения: 0,18x | Резьба фильтра: Нет | Размеры (ШxД): 89×124 мм | Вес: 885 г

Механизмы двойного вращения

Большой угол обзора

Очень дорого

Незащищенный передний элемент

Сверхширокоугольный объектив Nikon 19 мм — своего рода революция в линейке объективов компании Perspective Control. У старых объективов PC-E есть только один механизм вращения, а у этого — два.Что особенно важно, это позволяет вам изменять ось функции наклона относительно функции сдвига на лету, без необходимости отправлять объектив в сервисный центр Nikon для перенастройки. В этом отношении новый объектив PC более сопоставим с объективами Canon TS-E. Фокусное расстояние 19 мм позволяет снимать даже высокие здания с довольно близкого расстояния, а также идеально подходит для тесных архитектурных интерьеров, где ваша спина может буквально упираться в стену.

Оптическое украшение включает два асферических элемента, три элемента ED (со сверхнизкой дисперсией) и нанокристаллическое покрытие.Механическое управление функциями фокусировки и наклона-сдвига / поворота безупречно во всем. Это очень дорого, даже для объектива для ПК, но вы получаете то, за что платите.

(Изображение предоставлено Nikon)

7. Nikon PC-E 24mm f / 3.5D ED

Идеально подходит для архитектурной фотографии

Крепление: Nikon F (FX) | Наклон: +/- 8,5 градусов | Сдвиг: +/- 11,5 градусов | Вращение: +/- 90 градусов | Мин. Расстояние фокусировки: 0.21м | Максимальный коэффициент увеличения: 0,37x | Резьба фильтра: 77 мм | Размеры (ШxД): 83×108 мм | Вес: 730 г

Универсальная широкоугольная перспектива

Хорошая цена по сравнению с ПК 19 мм

Отсутствуют механизмы двойного вращения

Края рамки могут быть более резкими

Угол обзора широкоугольного объектива 24 мм идеально подходит для архитектурных фотографировать с естественного расстояния, а функция сдвига этого объектива позволяет корректировать перспективу и предотвращать отклонение вертикальных краев изображения внутрь.В отличие от нового 19-миллиметрового объектива PC, у этого есть только обычный механизм одинарного вращения, поэтому вы можете применять наклон или сдвиг только в перпендикулярных плоскостях друг к другу, что менее полезно для пейзажных фотографов.

С другой стороны, и в отличие от объектива PC 19 мм, передний элемент может быть защищен блендой во время съемки, а также имеется крепежная резьба для легкого добавления фильтров. Превосходное качество изображения благодаря стеклу ED и нанокристаллическому покрытию.

(Изображение предоставлено Nikon)

8.Nikon PC-E Micro 45mm f / 2.8D ED

Подходит как для макросъемки, так и для обычной съемки

Крепление: Nikon F (FX) | Наклон: +/- 8,5 градусов | Сдвиг: +/- 11,5 градусов | Вращение: +/- 90 градусов | Мин. Расстояние фокусировки: 0,25 м | Максимальный коэффициент увеличения: 0,5x | Резьба фильтра: 77 мм | Размеры (ШxД): 83×112 мм | Вес: 740 г

Естественная перспектива

0.Максимальный 5-кратный коэффициент увеличения

Очень точное управление

Ограниченный наклон и сдвиг на некоторых зеркальных фотокамерах

Вы не сможете втиснуть в кадр изображения очень большие здания, по крайней мере, на городских улицах, но фокусное расстояние 45 мм этот объектив обеспечивает очень естественную перспективу при обычной съемке.

Естественно, вы все еще можете исправлять ошибки перспективы с помощью функции сдвига объектива, а также контролировать глубину резкости с помощью опции наклона.Как обычно с объективами PC-E, а не с более новым PC 19mm Nikkor, функции наклона и сдвига заблокированы по перпендикулярным осям, независимо от того, поворачивается ли объектив для съемки в альбомной или портретной ориентации. И, как и в случае с другими объективами PC-E, общий диапазон движений наклона и сдвига может быть ограничен при использовании некоторых корпусов камер (в основном корпусов DX) из-за непосредственной близости нижнего переднего края кожуха видоискателя.

(Изображение предоставлено Nikon)

9. Nikon PC-E Micro 85mm f / 2.8D

Хороший выбор для макросъемки

Крепление: Nikon F (FX) | Наклон: +/- 8.5 градусов | Сдвиг: +/- 11,5 градусов | Вращение: +/- 90 градусов | Мин. Расстояние фокусировки: 0,39 м | Максимальный коэффициент увеличения: 0,5x | Резьба фильтра: 77 мм | Размеры (ШxД): 84×107 мм | Вес: 635 г

Популярное фокусное расстояние 85 мм

Макроувеличение 0,5x

Усовершенствованные элементы управления

Уже давно

Этот объектив дает коэффициент увеличения 0,5x при съемке с минимальным фокусным расстоянием 39 см, воспроизводя небольшие объекты на половинного размера на датчике изображения.Это делает его идеальным для фотографирования жуков и других мелких предметов с удобного рабочего расстояния, при этом используя функцию наклона для увеличения глубины резкости.

Объектив также является хорошим выбором для фотографии продуктов, где функция сдвига может быть одинаково полезна для коррекции любых перспективных эффектов. Это наименее дорогой из линейки объективов Nikon с управлением перспективой, но все же довольно дорогой.

Laowa

(Изображение предоставлено Laowa / B & H)

10.Laowa 15mm f / 4.5 Zero-D Shift Lens

Самый широкоугольный сдвигающий объектив, доступный от любого производителя

Крепление: Canon EF, Canon RF, Sony E, Nikon F, Nikon Z | Наклон: Нет | Сдвиг: +/- 11 мм | Вращение: 360 ° | Мин. Расстояние фокусировки: 0,2 м | Резьба фильтра: Н / Д | Размеры: 79×103 мм | Вес: 597 г

Чрезвычайно широкоугольный объектив

Возможно, самый резкий на рынке

Склонен к внутренним отражениям

Выступающий передний элемент — без фильтров

Это самый широкоугольный объектив на рынке с полем обзора вид, с которым не может сравниться ни один другой сдвигающий объективОднако, в отличие от других объективов из этого списка, сдвигающий объектив Laowa 15 мм не предлагает никаких функций наклона. У него также самая маленькая максимальная диафрагма, хотя для многих людей, снимающих с такими объективами, это может не быть проблемой. Помимо самого широкого поля зрения, еще одним важным преимуществом этого объектива является то, что он предлагает одно из лучших качеств изображения. Вполне возможно, что это самый резкий объектив в списке, детали которого кажутся четкими и четкими по всему кадру и даже по краям.Самым большим недостатком этого объектива является то, что в суровых условиях освещения объектив действительно страдает от множества внутренних отражений, которые могут значительно снизить качество изображения.

Обзор Laowa 15mm f / 4.5 Zero-D Shift

Samyang / Rokinon

(Изображение предоставлено Samyang)

11. Samyang / Rokinon Tilt-Shift 24mm f / 3.5 ED AS UMC

Это — отличный объектив с функцией наклона и сдвига, если у вас ограниченный бюджет.

Крепление: C-EF, CM, NF, PK, SA, SE, Sam-NX, FX | Наклон: +/- 8.5 градусов | Сдвиг: +/- 12 градусов | Вращение: +/- 90 градусов | Мин. Расстояние фокусировки: 0,2 м | Максимальный коэффициент увеличения: 0,45x | Резьба фильтра: 82 мм | Размеры (ШxД): 86×107-139 мм | Вес: 646-749 г

Сравнительно недорого купить

Широкий выбор вариантов крепления

Ручное управление диафрагмой

Пластиковый корпус

В отличие от объективов Canon и Nikon с наклоном и сдвигом собственного бренда, этот Samyang 24 мм доступен в формате широкий выбор вариантов крепления, включая Canon EF, Canon EF-M, Nikon F (FX), Pentax K, Sony A, Sony E, Samyang NX и Fujifilm X.

Он стоит всего от четверти до половины цены объективов Canon и Nikon с наклоном и сдвигом, но все же продуман и продуман до мелочей. Качественное стекло включает в себя два асферических элемента и два элемента ED, а многослойное покрытие нанесено на все 16 элементов на оптическом пути. Полный блок наклона-сдвига объектива можно поворачивать на угол до 90 градусов вправо, в то время как секция наклона может независимо поворачиваться на угол до 90 градусов влево. Качество изображения действительно очень хорошее, что делает Samyang разумной покупкой по такой цене.

Подробнее:
• Лучшая камера для пейзажной фотографии
• Лучшие макрообъективы 2020 года: станьте ближе к объектам, чем когда-либо прежде!
• Это лучшие беззеркальные камеры, которые вы можете получить прямо сейчас
• Хотите стать профессионалом? Мы проверяем лучшие камеры для профессионалов

Дополнительные руководства по покупке объективов:
Лучшие фильтры для макросъемки
• Лучшие объективы 50 мм
• Лучшие объективы 70-200 мм
• Лучшие бюджетные телеобъективы
• Лучшие линзы 150–600 мм
• Лучшие линзы типа «рыбий глаз»

Обзор лучших предложений сегодняшнего дня

Что такое объектив с функцией наклона и сдвига? Объяснение эффекта сдвига наклона

Объектив сдвига наклона

Обзор объектива сдвига наклона

Для визуальных художников каждый новый метод или инструмент, который они находят, становится возможностью исследовать творческую территорию.А объектив с наклоном и сдвигом может делать довольно удивительные вещи. Эффекты, обеспечиваемые этим объективом, могут быть тонкими или экстремальными, невидимыми или видимыми.

В настоящее время вы можете просто добавить фильтр, чтобы получить тот же эффект, что и объектив со сдвигом наклона, но как это сделать вручную? И какое оборудование необходимо для получения этих невероятных и уникальных перспективных снимков? Начнем с быстрого определения.

ЛИНЗЫ НАКЛОНА СДВИГАТЕЛЯ ОПРЕДЕЛЕНИЕ

Что такое линза сдвига наклона?

Линза со сдвигом наклона — это линза, которая изменяет ориентацию и положение механизма линзы по отношению к датчику изображения.Обычно линза и датчик параллельны друг другу в одной плоскости. С помощью этого объектива возможность наклонять и / или сдвигать объектив в разных направлениях изменяет всю плоскость фокуса, что также известно как принцип Шаймпфлюга.

Изменяя угол наклона плоскости между объективом и сенсором камеры, можно изменять масштаб фокуса и глубину резкости. Изменение масштаба может сделать ваши изображения миниатюрными. А смещение или наклон также могут минимизировать или максимизировать размытие позади вашего объекта.

ДЛЯ ЧТО ТАКОЕ ОБЪЕКТИВ С НАКЛОННЫМ СДВИГОМ:

  • Исправление вертикальных сходящихся линий
  • Панорамные снимки
  • Размытие отдельных участков
  • Изменение масштаба — создание эффекта «миниатюры»

Прежде, чем мы перейдем к плюсам и минусам объективов со сдвигом наклона, потратьте минуту, чтобы загрузить нашу БЕСПЛАТНУЮ электронную книгу — Объяснение объективов для фотоаппаратов Vol. 1 — где мы расскажем все, что вам нужно знать о различных типах объективов камеры, их уникальных визуальных характеристиках и способах их использования.

Бонус для бесплатной загрузки

Бесплатная загрузка

Объяснение по линзам

Каждый тип объектива камеры обладает особыми качествами и визуальными характеристиками, которые должен понимать каждый создатель изображений. Загрузите нашу БЕСПЛАТНУЮ электронную книгу, чтобы получить подробные объяснения по основным и зум-объективам, анаморфным и сферическим объективам, широкоугольным, стандартным, телеобъективам и даже специальным объективам, которые рассказывают немного разные истории.

Одно дело описать эффект сдвига наклона, но его бывает трудно визуализировать.В качестве быстрого примера того, что может сделать объектив со сдвигом наклона, приведем вступительную сцену «Позднее шоу со Стивеном Колбертом» , в которой превосходно используется фотография со сдвигом наклона.

Эффект сдвига наклона, описанный во вступлении к The Late Show

Вот краткий обзор того, почему вы можете попробовать использовать объектив с наклоном и сдвигом для своего следующего творческого проекта. Том Бак дает несколько отличных приемов использования этого объектива для фото и видео . Вы сами убедитесь, что овладение фотографией с наклоном и сдвигом возможно.

Что такое объектив со сдвигом наклона? • Объяснение фотографии со сдвигом наклона

Объектив со сдвигом наклона может создавать изображения с широким спектром эффектов, от едва заметных до экстремальных. В любом случае включение этого инструмента в ваш репертуар улучшит ваши навыки захвата изображений. Теперь, когда мы знаем основы, давайте посмотрим, как использовать объектив со сдвигом наклона.

ФОТО СДВИГ НАКЛОНА

Как использовать линзу сдвига наклона

Линза сдвига наклона служит инструментом перспективы.Будь то обман аудитории, заставивший ее увидеть что-то меньшее, чем она есть, или управление перспективой путем «фиксации» наклонных линий на зданиях — этот объектив может многое.

Давайте посмотрим на другой видеоурок, который предлагает некоторые творческие идеи о том, как использовать объектив с наклоном и сдвигом для пейзажной фотографии и фотографии природы.

Эффект сдвига наклона в действии

Сдвиг: управление перспективой

Сдвиг объектива вверх или вниз может уменьшить угол захвата камеры.Фотография со сдвигом наклона может выпрямить сходящиеся линии и по этой причине часто используется для архитектурных фотографий.

Объективы со сдвигом наклона могут фиксировать сходящиеся линии

Сдвиг: панорама

Сдвиг объектива слева направо делает его идеальным для съемки панорамных снимков, не перемещая камеру. Удерживая камеру неподвижно, можно сделать серию фотографий, регулируя только положение объектива, создавая великолепные панорамные фотографии.

Наклон: максимизация или минимизация глубины резкости

Поскольку обычный объектив фокусируется только на одной плоскости, области резкости находятся на одинаковом расстоянии от камеры.Но возможность наклонять объектив делает фокальную плоскость податливой.

Теперь можно сделать снимок в фокусе, а также сузить область размытия, чтобы фон стал мягким. Это подводит нас к следующему пункту.

Фотография со сдвигом наклона, см. Источник

Наклон: влияние на масштаб фокуса

Это наиболее распространенное использование снимка со сдвигом наклона, при котором изображение кажется миниатюрным.

Фотография со сдвигом наклона, см. Источник

Иллюзия сверхмалой глубины резкости делает изображение похожим на диораму.Эффект наклона и сдвига на этом изображении весьма заметен и очень интересным образом искажает реальность.

Фотография со сдвигом наклона в пленке

В фильме Дэвида Финчера
Социальная сеть , эпизод Королевской регаты в Хенли, снят с использованием великолепных фотографий со сдвигом наклона. Наблюдайте за сценой и спросите себя, какие качества или значение простой выбор использования объектива со сдвигом наклона добавляет к сцене.

Эффект сдвига наклона в социальной сети

Как мы видели, использование объектива сдвига наклона может придать вашим изображениям ряд интересных аспектов.От простого «исправления» угла наклона дерева или здания до создания более экстремальных визуальных эффектов, таких как миниатюрный стадион. Нет конца творческому использованию эффекта сдвига наклона.

Как можно творчески использовать объектив со сдвигом наклона?

Бонус для бесплатной загрузки

Бесплатная загрузка

Объяснение по линзам

Каждый тип объектива камеры обладает особыми качествами и визуальными характеристиками, которые должен понимать каждый создатель изображений. Загрузите нашу БЕСПЛАТНУЮ электронную книгу, чтобы получить подробные объяснения о Prime vs.зум-объективы, анаморфные и сферические объективы, широкоугольные, стандартные, телеобъективы и даже специальные объективы, которые рассказывают немного другую историю.

Объективы камеры

Изучите объективы камеры

Изучите различные типы объективов и узнайте, как их использовать с размером кадра, углами и движением камеры для воздействия.

Основные типы линз

Фокусные расстояния линз

Специальные линзы

UP NEXT

Различные типы линз 9000ilt shift Мы освоили

сдвига линз и следующий шаг — расширить возможности создания изображений с помощью различных типов объективов.В этом посте мы рассмотрим определения зум-линз, парфокальных линз, линз типа «рыбий глаз» и т. Д. Знание того, как работает каждый из этих объективов, откроет возможности для типов изображений, которые вы можете захватывать.

Наверх Следующее: Типы линз →

Что такое объектив со сдвигом наклона и в чем его особенность?

Хотя камера немного отличается от человеческого глаза, когда дело доходит до перспективы, традиционный объектив очень близок к тому, чтобы запечатлеть то, что мы видим так, как мы это видим.Например, если вы стоите посреди дороги, кажется, что дорога сжимается по мере удаления от вас. Сделайте снимок той же дороги, и вы получите такой же вид. Это то, что помогает нам воспринимать глубину двухмерного изображения.

Но это с традиционным объективом. Добавьте объектив с наклоном и сдвигом к передней части камеры, и вы откроете возможности для изменения этой перспективы. Итак, что же такое объектив с наклоном и сдвигом? И как лучше всего использовать его?

Во-первых, краткое описание того, как работает традиционный объектив камеры.Объектив захватывает круглое изображение, но, поскольку оно проецируется на прямоугольный датчик, он отображает прямоугольную фотографию. Обычно круг изображения объектива фиксируется по отношению к положению датчика камеры.

Так что же такое объектив со сдвигом наклона? Объектив с наклоном и сдвигом позволяет фотографу изменять положение круга изображения. Наклоняя объектив, вы изменяете центр этого круга изображения, что может выпрямить линии, которые кажутся сходящимися на расстоянии. Корпус камеры остается в том же положении, но сдвиг наклона регулирует перспективу объектива.Это делает объективы с наклоном и сдвигом большим подспорьем для архитектурной фотографии. Прямые стены могут на самом деле выглядеть кривыми из-за перспективы объектива; Линзы с наклоном и сдвигом могут изменить эту перспективу, снова сделав стены прямыми.

В курсе CreativeLive «Фотография природы и ландшафта» Джон Гринго мастерски демонстрирует эту разницу:

Большинство объективов захватывают круг, достаточно большой, чтобы покрыть датчик, но объектив со сдвигом наклона создает круг гораздо большего размера.Это необходимо, чтобы вы по-прежнему получали изображение при наклоне объектива. Однако у него есть еще одно преимущество. Там, где у большинства объективов качество изображения ухудшается по краям, объектив со сдвигом наклона, даже когда направлен прямо вперед, имеет тенденцию давать более однородное качество изображения.

Возможность изменять положение круга изображения имеет более одного применения. В архитектуре это означает выпрямление линий, которые кажутся кривыми из-за перспективы. Объектив с наклоном и сдвигом также сделает здание более внушительным, выпрямляя эту перспективу.Часто невозможно отойти достаточно далеко от здания в многолюдном городе, чтобы сфотографировать его, не направив камеру вверх. Регулировка угла наклона и сдвига объектива может уменьшить ощущение, что вы смотрите на это здание.

Хотя архитектура — наиболее очевидное применение объектива со сдвигом наклона, многие другие объекты могут извлечь выгоду из того, что может предложить сдвиг наклона. При съемке последовательности изображений для объединения панорамы объектив со сдвигом наклона предотвращает ошибку параллакса, когда кажется, что горизонт изгибается.

Объективы

с функцией наклона и сдвига также позволяют лучше контролировать глубину резкости изображения. Традиционно все, что находится на том же расстоянии от камеры, что и объект, оказывается в фокусе — это потому, что эти объекты лежат в одной фокальной плоскости. У обычного объектива фокальная плоскость параллельна камере. Наклоните объектив, и фокальная плоскость также наклонится, превратившись в диагональную линию, а не в линию, параллельную камере. Это создает впечатление гораздо большей глубины резкости, чем при съемке традиционным объективом с той же диафрагмой.С фокальной плоскостью в качестве диагонали также возможно иметь два объекта, которые параллельны друг другу, причем один из них находится в фокусе, а другой — нет.

Линзы

Tilt shift также стали популярными для создания эффекта «игрушечного городка» или для придания реальных объектов виду как поддельные миниатюрные копии. Игрушечные городки часто создаются с камерой, направленной вниз, а объективом вверх, часто с высокой точки обзора.

Конечно, регулировка положения объектива имеет и несколько более простых применений.Если вы не можете получить правильную перспективу, чтобы вырезать объект за пределы кадра, например, забор или перила, наклоните объектив, чтобы получить эту перспективу, даже не двигая ногами. Такое же управление перспективой можно применить к съемке отражающего объекта без отражения себя на фотографии.

В некоторой степени в Photoshop можно выпрямить линии и имитировать эффекты игрушечного городка. Но многие снимки, сделанные с помощью объектива со сдвигом наклона, невозможны с использованием обычного объектива и программного обеспечения для редактирования.Как правило, возможны незначительные корректировки перспективы (хотя на это требуется больше времени), но экстремальные корректировки перспективы невозможно воссоздать при постобработке.

Объективы

со сдвигом наклона — популярное дополнение к фотокамерам, особенно для фотографов, которые снимают архитектуру или просто хотят больше контролировать глубину резкости. Объективы Canon со сдвигом наклона обозначаются в названии буквой TS-E, а Nikon маркирует свои объективы с наклоном как PC-E. Schneider также делает несколько высококлассных переключателей наклона, а Lens Baby предлагает несколько доступных вариантов, ориентированных больше на энтузиастов, чем на серьезных профессионалов.

Объективы

с функцией наклона и сдвига позволяют фотографам регулировать перспективу объектива, не перемещая камеру. Они необходимы для профессиональных архитектурных изображений и забавны для экспериментов фотографам-любителям.

Что такое объектив с функцией наклона и сдвига? (Как и зачем его использовать!)

Использование объективов с функцией наклона и сдвига — это тенденция, позволяющая создавать привлекательные изображения. Практика проявляется в архитектурной, интерьерной, портретной и макросъемке.

В этой статье мы объясняем, что такое объективы со сдвигом и наклоном и как их использовать.

Что такое объектив с наклоном и сдвигом?

У объектива с наклоном и сдвигом есть оптика, которую можно наклонять и сдвигать. Новые линзы также вращаются, позволяя линзам покрывать более широкую область.

Несмотря на то, что они не предлагают встроенную стабилизацию и автофокусировку, эти объективы являются специализированным фотооборудованием. Вот почему объективы с функцией наклона и сдвига имеют сложную конструкцию и довольно дороги.

Основная цель объектива с функцией наклона-сдвига — добиться равномерного параллелизма и большей глубины резкости.

Фотограф наклоняется и перемещается в разные стороны, чтобы преодолеть трудности с управлением перспективой.

Что такое наклон?

Функция наклона использует принцип Шаймпфлюга. Здесь плоскость линзы и плоскость изображения / сенсор не параллельны. Это изменит вашу плоскость резкого фокуса.

В нормальном объективе фокальная плоскость и плоскости сенсора параллельны.Наклоняя линзу влево или вправо, вы меняете способ взаимодействия двух плоскостей.

Плоскость фокусировки проходит через рамку вертикально. Таким образом, все, от передней до задней части кадра, будет в фокусе.

Это также верно при использовании широкой диафрагмы, когда области слева и справа будут не в фокусе.

Что такое Shift?

Функция сдвига позволяет смещать оптику объектива по сравнению с датчиком изображения. Проекция этих линз создает круги изображения гораздо большего размера, чем у обычных линз.

Например, Canon TS-E 24 f / 3.5 Tilt-Shift проецирует круг изображения 67,2 мм. Это намного больше, чем у объективов EF со стандартным кругом изображения 43,2 мм.

Эта функция, например, позволяет фотографировать архитектуру без сходящихся вертикалей. Чтобы это работало, камеру необходимо выровнять и направить прямо в сторону здания. Затем линза смещается вверх, чтобы охватить самую верхнюю часть здания.

Как пользоваться объективом с функцией наклона и сдвига?

Все объективы Tilt-Shift имеют ручную фокусировку.

Вы также можете использовать его без функции наклона-сдвига. Это поможет свести количество вашего снаряжения к минимуму.

Преимущество этих линз в том, что вы можете видеть изменение линзы при наклоне или сдвиге. Линза наклона-сдвига будет двигаться, показывая вам действующие эффекты.

Как использовать Shift

Слева и справа от объектива сдвига и наклона есть две регулируемые винтовые ручки. Это позволяет вам «сдвигать» линзу в любом направлении.

Смещая линзу влево, вы размещаете фокальную линию справа.Эта область теперь находится ближе всего к сенсорной плоскости.

Как только вы разместите фокальную линию справа, все слева будет не в фокусе.

Верно и обратное. Смещая объектив вправо, вы размещаете фокусную область слева от кадра.

Со сменой в вашем распоряжении до 12 мм. Вы можете получить значительную глубину резкости с широкой диафрагмой, например, f / 3.5.

Как использовать наклон

Чтобы наклонить объектив, используйте две винтовые ручки сверху и снизу объектива.Наклон объектива создает впечатление, что ваша камера находится намного выше.

Чтобы исправить сходящиеся вертикали, вам нужно наклонить объектив вверх при съемке снизу конструкции. Если вы снимаете сверху вниз, вам нужно наклонить объектив вниз.

Как еще можно использовать Tilt-Shift?

Поскольку функции наклона и смещения независимы друг от друга, каждая из них может поворачиваться на 90 градусов. Это означает, что вместо того, чтобы использовать сдвиг для получения области фокусировки слева или справа, вы можете разместить их вверху или внизу.

Это также верно для наклона, что позволяет использовать его вбок, а не сверху вниз. Обычно они используются при изменении ориентации камеры с альбомной на портретную.

Когда вы используете объектив с функцией наклона и сдвига?

Когда вы используете стандартный объектив, ваша фокальная плоскость и глубина резкости зависят от расстояния. Куда бы вы ни направили фокус, на вашем изображении будет линия, на которой все находится в фокусе. Это работает только на расстоянии и будет зависеть от диафрагмы.

С помощью объектива с наклоном-сдвигом вы можете получить фокусное расстояние, проходящее через множество различных расстояний, без размытия других частей сцены. Этот эффект отлично подходит для портретов.

Создание невозможных углов камеры

Одна из лучших особенностей смещения — это то, что он позволяет использовать невозможные ракурсы камеры.

Например, можно фотографировать в зеркало без отражения камеры.

Создание панорамных изображений

Еще одна особенность объектива с наклоном и сдвигом — создание панорамных изображений.Оставляя камеру неподвижной, вы снимаете кадр с помощью сдвига влево, по центру и затем вправо.

Это позволяет избежать ошибки параллакса, одновременно обеспечивая простую панорамную строчку во время пост-обработки.

Наши рекомендации по объективам с наклоном и сдвигом

Вот наш выбор лучших объективов с функцией наклона и сдвига.

Заключение

Объектив с наклоном и сдвигом — полезный инструмент для фотографирования для различных целей. Это помогает фотографировать параллельные линии и придает вашим фотографиям творческий вид.

Объектив со сдвигом названия можно использовать во многих ситуациях, в том числе для создания невозможных ракурсов камеры.

Воспользуйтесь нашим Руководством по творческой фотографии, чтобы получить еще больше советов по созданию собственных впечатляющих изображений.

Как использовать объектив с наклоном и сдвигом творчески и для управления перспективой

Когда вы слышите фотографию с объективом с наклоном-сдвигом или съемку с наклоном-сдвигом, есть вероятность, что вам в голову пришло изображение, похожее на миниатюрную модель. Это потому, что с годами объективы со сдвигом и наклоном стали синонимом этого стиля.Миниатюрный вид называют эффектом наклона-сдвига, и вы даже можете воссоздать его при постобработке. Однако у этих линз есть ряд других сильных сторон, которые стоит учесть.

Миниатюрный вид, который ассоциируется с объективами с функцией наклона и сдвига.

Так зачем использовать объектив с наклоном и сдвигом?

Простой ответ здесь для управления перспективой. Если вы сравните свои обычные объективы с объективом со сдвигом и наклоном, вы заметите, что они построены по-другому. Последние предназначены для физического перемещения (наклона, сдвига и поворота) независимо от камеры и друг от друга.Эта особенность дизайна дает вам отличный контроль над перспективой и глубиной резкости. Фактически, линза наклона-сдвига также известна как линза управления перспективой.

Слева: снимок с камерой, направленной вверх, чтобы запечатлеть всю сцену. Справа: объектив сдвинут для минимизации искажений.

Наклон против сдвига

Функция наклона позволяет удерживать различные элементы в фокусе на разных плоскостях. Таким образом, вы можете снимать два объекта на двух разных расстояниях. С обычным объективом, если вы хотите снимать с широкой диафрагмой, вам обычно приходится выбирать фокусировку между передним или задним планом.Объектив с функцией наклона и сдвига позволяет сфокусировать оба объекта съемки.

Функция сдвига позволяет минимизировать искажение (обычное при использовании широкоугольных объективов) при съемке с высокого или низкого угла. Это также помогает исправить схождение вертикальных линий (наклон зданий).

Tilt-Shift Lens использует

Архитектура

При фотографировании архитектуры функция сдвига помогает сохранить правильную перспективу. Обычно, когда вы хотите, чтобы в кадре было целое здание, вы наклоняете камеру вверх.Если вы когда-либо пробовали это сделать, вам будут знакомы изображения, на которых здания кажутся наклоненными назад.

Черч снят на 24 мм со стандартным объективом.

Этот перекос вызван тем, что плоскость сенсора камеры названа по отношению к зданию. В идеале датчик должен быть перпендикулярен земле и направлен прямо вперед / по центру. С объективом с наклоном-сдвигом вместо того, чтобы наклонять камеру вверх, вы «сдвигаете» объектив. Поскольку камера остается на месте и физически перемещается только объектив, ваше здание будет прямым.Этот прием очень помогает при съемке интерьеров с высокими потолками.

Черч, снятый на 24 мм с помощью объектива с наклоном и сдвигом.

Пейзажи

В пейзажной фотографии одно из основных применений объектива с наклоном и сдвигом — минимизация искажений широкоугольного объектива. Еще один отличный способ использовать этот объектив — для панорамных снимков. Обычная проблема с панорамами заключается в том, что после того, как снимки сшиты вместе, все еще есть некоторые искажения, которые нужно исправить. Когда это искажение будет исправлено в процессе пост-обработки, вы можете потерять часть сцены.Используя функцию сдвига объектива, вы можете создавать панорамы высокого разрешения без искажений с незначительной постобработкой.

Творческое использование объективов с функцией наклона и сдвига

Миниатюры

Функция наклона объектива обеспечивает тот миниатюрный вид, с которым вы, вероятно, знакомы. Эффект миниатюры — это когда вы берете сцену в натуральную величину и заставляете ее выглядеть так, как будто она находится в миниатюрном масштабе. Объектив здесь используется для добавления размытия к фотографии, имитирующего малую глубину резкости.Это имитирует вид, который вы получаете, когда используете макрообъектив для съемки миниатюрной модели.

Размытие сверху и снизу создает впечатление, что ваша камера находится всего в нескольких дюймах от сцены.

Чтобы создать такой образ, вам нужно подняться на высоту не менее 10 футов / 3 метра (рекомендуется, если возможно, выше). Высота дает вам такую ​​же перспективу, как если бы вы смотрели вниз на миниатюрную модель. Таким образом, помимо объекта, для этих типов фотографий ключевым моментом является высокая точка обзора.

Функция наклона позволяет творчески добавить размытие (на этом изображении размытие справа).

Примечание. При более широкой съемке вы лучше чувствуете место.

Портреты

Съемка портретов с помощью объектива с наклоном и сдвигом может быть довольно творческой. На самом базовом уровне теперь вы можете сфокусировать два объекта (или группу), даже если они могут находиться на разном расстоянии от объектива.

Еще одно творческое применение — запечатлеть кого-то, кто идет к вам или от вас.Как известно, движущийся человек может быстро оказаться не в фокусе. Но с объективом с наклоном и сдвигом у вас есть возможность расширить плоскость фокуса на переднюю и заднюю часть вашего идущего объекта, чтобы они оставались резкими даже на разных расстояниях.

Бонус: принцип Шаймпфлюга

Принцип Шаймпфлюга — это когда большая часть вашей предметной плоскости находится в фокусе (от ближнего до дальнего) и относится к тому, что выглядит как почти бесконечная глубина резкости. Чтобы добиться такой большой «глубины резкости», вы наклоняете плоскость фокуса в том же направлении, что и плоскость объекта, что позволяет сфокусировать изображение в различных точках на плоскости объекта.

Автор Фил Хантер в английской Википедии — перенесено из en.wikipedia в Commons Якопо Вертером., Общественное достояние

Например, если вы снимаете поле цветов, уходящих вдаль, и хотите, чтобы все цветы были в фокусе. Съемка с малой диафрагмой подойдет, но может (в зависимости от освещения) увеличить выдержку, что снижает вероятность получения резких цветов. Изменяя плоскость фокусировки, ваш объектив с наклоном и сдвигом позволяет снимать с более широкой диафрагмой, сохраняя при этом фокусировку всех цветов.

Заключение

Управление перспективой, которое предлагают объективы с наклоном и сдвигом, сэкономит вам много времени при постобработке, а также является отличным способом корректировки ограничений глубины резкости большинства объективов.

Добавить комментарий

Ваш адрес email не будет опубликован.
